2021.05.26
テーマ： 光ファイバー！(191)
カテゴリ： カテゴリ未分類
光ファイバは、シングルモードファイバやマルチモード光ファイバなど、特性に応じてさまざまな方法で分類できます。屈折率で割ったもの：ジャンパーファイバーとグレーデッドファイバー。その中で、ITU規格によれば、光ファイバーはG651、G652、G653、G654、G655、G656、G657の7つのタイプに分類され、その中でG652とG657が一般的に使用されています。
まず第一に、ITU標準とは何ですか？
ITU標準は、国際電気通信連合（略してITU）でもあります。 ITU-Tの中国名は、電気通信に関連する国際標準の策定を専門とする国際電気通信連合の管理下にある組織であるITU電気通信標準化セクターです。

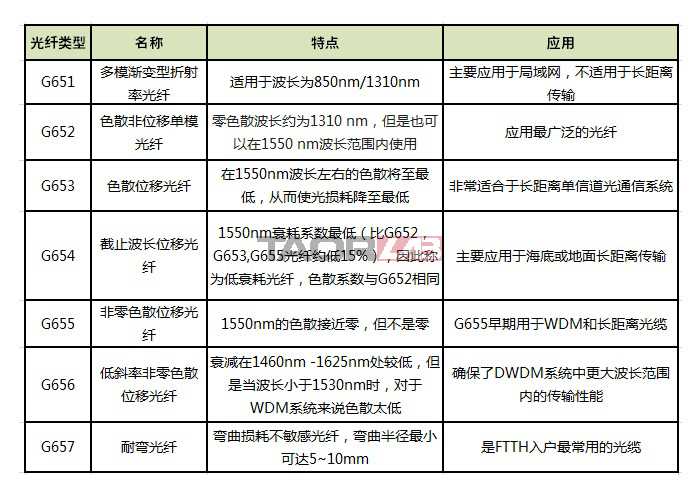

光ファイバを統一された国際規格にするために、ITU-Tは統一された光ファイバ規格（G規格）を策定しました。光ファイバに関するITU-T勧告によれば、光ファイバのタイプは7つのカテゴリに分類されます。各カテゴリにはいくつかのサブカテゴリがあります。
マルチモードファイバー
G. 651ファイバー（マルチモードグレーデッドインデックスファイバー）
シングルモードファイバー
G.652（分散ノンシフトシングルモードファイバ）
G.653（分散シフトファイバー）
G.655（非ゼロ分散シフトファイバー）
G.656（低勾配非ゼロ分散シフトファイバー）
G.657（曲げに強い繊維）
非ゼロ分散シフトファイバー（NZDF）とは何ですか？
この種のファイバは、1550nmの波長で非ゼロ分散を持っているため、非ゼロ分散シフトファイバと呼ばれます。 1550nmの波長領域で適度な低分散を持ち、分散補償なしで10Gbit / sの長距離伝送をサポートするのに十分であり、分散値はゼロ以外の特性を維持して、4光波混合などの非線形効果の影響を抑制します。クロスフェーズ変調。この種の光ファイバは、主に高密度波長分割多重伝送方式を採用しています。
G. 651ファイバー（マルチモードグレーデッドインデックスファイバー）
G651ファイバーはマルチモードファイバーです。 50 /125μm、マルチモードグレーデッドインデックスファイバー、850nm / 1310nmの波長の短距離伝送に適しています。主にローカルエリアネットワークで使用され、長距離伝送には適していませんが、短距離300-500伝送ネットワークでは、G651は低コストのマルチモード伝送ファイバーです。主にマルチテナント、住宅、FTTHネットワークのエンタープライズネットワークで使用されます。曲げ半径はG652ファイバーの半分（約15mm）です。利点は主にここに反映されます。屋内設置に適しており、一般的にFTTH環境で使用されます。
G. 652（分散ノンシフトシングルモードファイバ）
従来のシングルモードファイバも最も広く使用されているファイバであり、今日世界で最も使用されているファイバです（ファイバ体積の約70％）。カットオフ波長は最短で、1550nmと1310nmの両方に使用できますが、最適な動作波長は1310nm領域です。特徴は、波長が1310nm付近で分散がゼロ、減衰が0.3〜0.4dB / km、分散係数が0〜3.5ps / nmであるということです。 km;損失は波長が1550nm、減衰が0.19〜0.25dB / km、分散係数が15〜18ps / nmのときに最小になります。 kmですが、分散係数は1550nm帯域で大きく17ps /（nm？km）であり、2.5 Gb / sを超える長距離アプリケーションには適していません。

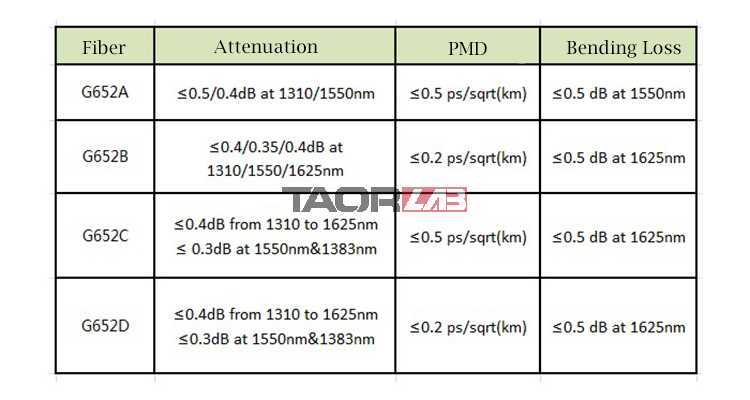

G652ファイバはG652A、G652B、G652C、G652Dに分けることができます。主な違いは、PMD偏波モード分散（偏波モード分散）にあります。 A / Bは基本的なシングルモードファイバであり、C / Dは低水ピークシングルモードファイバです。その中で、G652Dが最も一般的に使用されています。 1300nmの動作波長でのファイバ分散が低いため、システムの伝送距離は損失によってのみ制限されます。
これらの4つのタイプの違い：
G652B光ファイバーは、10 Gbit / sシステムで3000kmの伝送距離をサポートし、40 Gbit / sシステムで80kmの伝送距離をサポートします。
G652Cファイバーの特性と適用範囲は、G652Aファイバーと同様です。ただし、1550nmの波長でのG652Cファイバの減衰は比較的小さいです。 1360〜1530 nmの範囲の拡張帯域（Eバンド）と短帯域（Sバンド）で使用できます。 1310nmと1550nmの波長領域に加えて、アプリケーションの波長範囲も1360nmから1530nmに拡張されています。
G652Dファイバーは、G652BファイバーとG652Cファイバーの利点を兼ね備えています。 G652CはG652Aに類似しており、1550nmの波長でより優れた性能を発揮します。したがって、G652DはG652A、G652B、およびG652Cをほぼカバーします。現在、G652ファイバーに関しては、ほとんどの場合G652Dを指します。 G652Dファイバーは、多くのアプリケーションで広く使用されています。
G. 653（分散シフトファイバー）
1550nmの波長での波長分散が最小限に抑えられるため、光損失が最小限に抑えられます。これは、長距離シングルチャネル光通信システムに非常に適しています。現在、G。653ファイバーはほとんど展開されておらず、Gによって使用されています。 G653ファイバで約1550nmに割り当てられたチャネルは、ノイズによる非線形効果によるノイズの影響を大きく受けるため、WDMアプリケーションでは655ファイバに置き換えられています。
1550nmは減衰係数が最も低いため（G652、G653、およびG655ファイバーよりも約15％低い）、低減衰ファイバーと呼ばれます。分散係数はG652と同じで、実際に使用されていないファイバーです。これは主に、トランスポンダのない400 kmのルートなど、海中または地上での長距離伝送に使用されます。これには、G。654。A、G。654。B、G。654。C、G。654.DおよびG.654.G654の5つのリビジョンが含まれています。 A、G。654。B、G。654。CおよびG。654。Dファイバーは、長距離の潜水艦用途に適しています。そしてG654。 Eファイバーは、高速および長距離の地上光ネットワーク用に特別に設計されています。
G. 655（非ゼロ分散シフトファイバー）
主な特徴は、1550nmの分散がゼロに近いが、ゼロではないことです。これは、四光波混合を抑制するために改良された分散シフトファイバです。 G655は、初期にはWDMおよび長距離光ケーブルで使用されていましたが、現在ではG652でさらに使用されています。 Dファイバーに置き換えられました。
G. 656（低勾配の非ゼロ分散シフトファイバー）
分散速度に厳しい要件があり、DWDMシステムのより広い波長範囲での伝送性能を保証する非ゼロ分散シフトファイバの一種。 G.655ファイバーの減衰は1460nm〜1625 nmで低いですが、波長が1530 nm未満の場合、分散はWDMシステムには低すぎます。したがって、G。656ファイバーは1460nmから1530nmまでのアプリケーションには適していません。
G. 657（曲げに強い繊維）

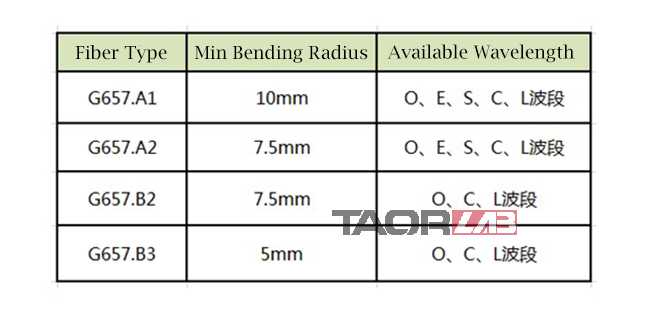

G657は、曲げ損失の影響を受けない光ファイバーで、最小曲げ半径は5〜10mmです。これは、FTTHホームアクセスに最も一般的に使用される光ケーブルです。性能が優れているため広く使用されていますが、G652Dよりもコストが高くなります。 ITU-T標準は、G657を2つのサブカテゴリAとBに分割し、サブカテゴリはさらに4つのサブカテゴリA1、A2、B2、およびB3に分割されます。クラスAの使用可能な波長はO、E、S、C、およびLバンドであり、クラスBの使用可能な波長はO、C、およびLバンドです。
TaorLab は、プロのオプトエレクトロニクスデバイスOEM / ODMおよびソリューションプロバイダーです。 効率的な製造、高品質の製品、および綿密な研究開発を顧客に提供することに重点を置きます。 当社の製品は、家庭用ファイバー、4G / 5Gモバイル通信、インターネットデータセンター、国防通信などの分野で広く使用されています。
