2015.03.15
テーマ： 電子工作(542)
カテゴリ： 電子工作、オーディオ自作
DS1302は電池つきで、なんと１４５円と嘘みたいな値段でした。
Arduino AVR、ARM、PIC SMD用 RTC DS1302 リアル タイム クロック モジュール
このモジュールを動かすためには「ＤＳ１３０２」のライブラリが必要です。
先ず、Arudinoのツールにライブラリのインストールのやり方が説明されたサイトがありますので、こちらを参考にすると良いと思います。
Arduinoに各種ライブラリをインストールする方法
http://www.dm9records.com/index.php/tips/arduino/arduino/
Arduinoにライブラリをインストールする
http://mathrax.com/lab/contents/page375
ＤＳ１３０２ Ａｒｕｄｉｎｏライブラリ
http://www.rinkydinkelectronics.com/library.php?id=5
ライブラリのダウンロード先
http://www.rinkydinkelectronics.com/download.php?f=DS1302.zip
そのほかに、こちらのライブラリも必要になります。
http://playground.arduino.cc/code/time
ライブラリのダウンロード先
http://www.pjrc.com/teensy/arduino_libraries/Time.zip
今回、動作を試したサンプル（プログラムソース）はこちらです。
http://playground.arduino.cc/Main/DS1302
ダウンロード先
http://playground.arduino.cc/Main/DS1302?action=sourceblock&num=1
ここに示されたサンプルは、ソースコードに書かれた年月日時間に設定後、RTCの時間を呼び出すものです。Arudino UNOで、そのまま動きませんので、デジタルI/Oの割付を変えています。

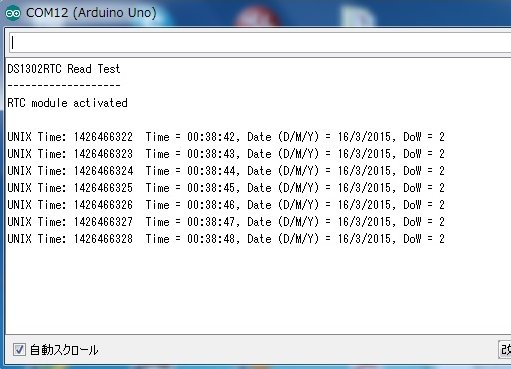

又、ライブラリー内のサンプルプログラムでも、動作を確認することができました｡ こんな感じ．．．
後日、プログラムを整理してダウンロードできるようにしたいと考えています。
