ついに最終章？になります。
始めにお断りします。
あまりうまくいっていません。
でも、書きます。
まず、RaspberryPiにOpenCvをインストールする必要があります。
いろんなところでインストール方法が紹介されていますが、おっさんは最終的に、 ココ を参考にしてインストールしました。
OpenCvのインストールが完了したら、前回のコードに以下のように追記します。
始めにお断りします。
あまりうまくいっていません。
でも、書きます。
まず、RaspberryPiにOpenCvをインストールする必要があります。
いろんなところでインストール方法が紹介されていますが、おっさんは最終的に、 ココ を参考にしてインストールしました。
OpenCvのインストールが完了したら、前回のコードに以下のように追記します。
import RPi.GPIO as GPIO
import cv2
import numpy as np
import picamera
from time import sleep
LED1_GPIO = 21
LED2_GPIO = 27
LED3_GPIO = 4
TACT_GPIO = 17
GPIO.setmode(GPIO.BCM)
GPIO.setup(LED1_GPIO, GPIO.OUT)
GPIO.setup(LED2_GPIO, GPIO.OUT)
GPIO.setup(LED3_GPIO, GPIO.OUT)
GPIO.setup(TACT_GPIO, GPIO.IN)
try:
while True:
if GPIO.input(TACT_GPIO) == GPIO.HIGH:
GPIO.output(LED3_GPIO, GPIO.LOW)
sleep(0.01)
break
else:
GPIO.output(LED3_GPIO, GPIO.HIGH)
GPIO.output(LED1_GPIO, GPIO.LOW)
GPIO.output(LED2_GPIO, GPIO.LOW)
with picamera.PiCamera() as camera:
camera.resolution=(640,480)
camera.capture("area.jpg")
aruco=cv2.aruco
p_dict=aruco.getPredefinedDictionary(aruco.DICT_4X4_50)
img = cv2.imread('area.jpg')
corners, ids, rejectedImgPoints = aruco.detectMarkers(img, p_dict)
img_marked = aruco.drawDetectedMarkers(img.copy(), corners, ids)
img_marked_rgb=cv2.cvtColor(img_marked,cv2.COLOR_BGR2RGB)
corners2 = [np.empty((1,4,2))]*4
for i,c in zip(ids.ravel(), corners):
corners2[i] = c.copy()
m = np.empty((4,2))
m[0] = corners2[0][0][2]
m[1] = corners2[1][0][3]
m[2] = corners2[2][0][0]
m[3] = corners2[3][0][1]
marker_coordinates = np.float32(m)
np.float32(m)
h1=((corners2[0][0][2][0]-corners2[3][0][1][0])**2+(corners2[0][0][2][1]-corners2[3][0][1][1])**2)**0.5
h2=((corners2[2][0][0][0]-corners2[1][0][3][0])**2+(corners2[2][0][0][1]-corners2[1][0][3][1])**2)**0.5
hhh=(h1+h2)/2
w1=((corners2[0][0][2][0]-corners2[1][0][3][0])**2+(corners2[0][0][2][1]-corners2[1][0][3][1])**2)**0.5
w2=((corners2[2][0][0][0]-corners2[3][0][1][0])**2+(corners2[2][0][0][1]-corners2[3][0][1][1])**2)**0.5
www=(w1+w2)/2
width, height = (int(www),int(hhh))
true_coordinates = np.float32([[0,0],[width,0],[width,height],[0,height]])
trans_mat = cv2.getPerspectiveTransform(marker_coordinates,true_coordinates)
img_trans = cv2.warpPerspective(img,trans_mat,(width, height))
img_trans_rgb=cv2.cvtColor(img_trans,cv2.COLOR_BGR2RGB)
img_trans_gray=cv2.cvtColor(img_trans,cv2.COLOR_BGR2GRAY)
img_trans_gray_rgb=cv2.cvtColor(img_trans_gray,cv2.COLOR_GRAY2RGB)
_,p_binary=cv2.threshold(img_trans_gray,70,255,cv2.THRESH_BINARY)
p_binary_rgb=cv2.cvtColor(p_binary,cv2.COLOR_GRAY2RGB)
p_binary=cv2.bitwise_not(p_binary)
p_contours,_=cv2.findContours(p_binary,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)
p_and_contours=np.copy(img_trans)
min_p_area=60
large_contours=[cnt for cnt in p_contours if cv2.contourArea(cnt)>min_p_area]
draw_p=cv2.drawContours(p_and_contours,large_contours,-1,(0,255,0))
sarea=0
for i, cnts in enumerate(large_contours):
area = cv2.contourArea(cnts)
sarea=sarea+area
pm_area=sarea*(4.4*7)/(www*hhh)
if pm_area >=20:
GPIO.output(LED1_GPIO, GPIO.HIGH)
GPIO.output(LED2_GPIO, GPIO.LOW)
sleep(1)
else:
GPIO.output(LED1_GPIO, GPIO.LOW)
GPIO.output(LED2_GPIO, GPIO.HIGH)
sleep(1)
except KeyboardInterrupt:
pass
finally:
GPIO.cleanup()
内容としては、物体の面積を計測し、20cm以上なら赤のLEDを光らせ、それ以下ならば緑のLEDが光るようにしています。
点灯時間はとりあえず1秒にしてそれをボタンを押すまで繰り返すようにしています。
実際に、Thonnyを開き実行してみました。

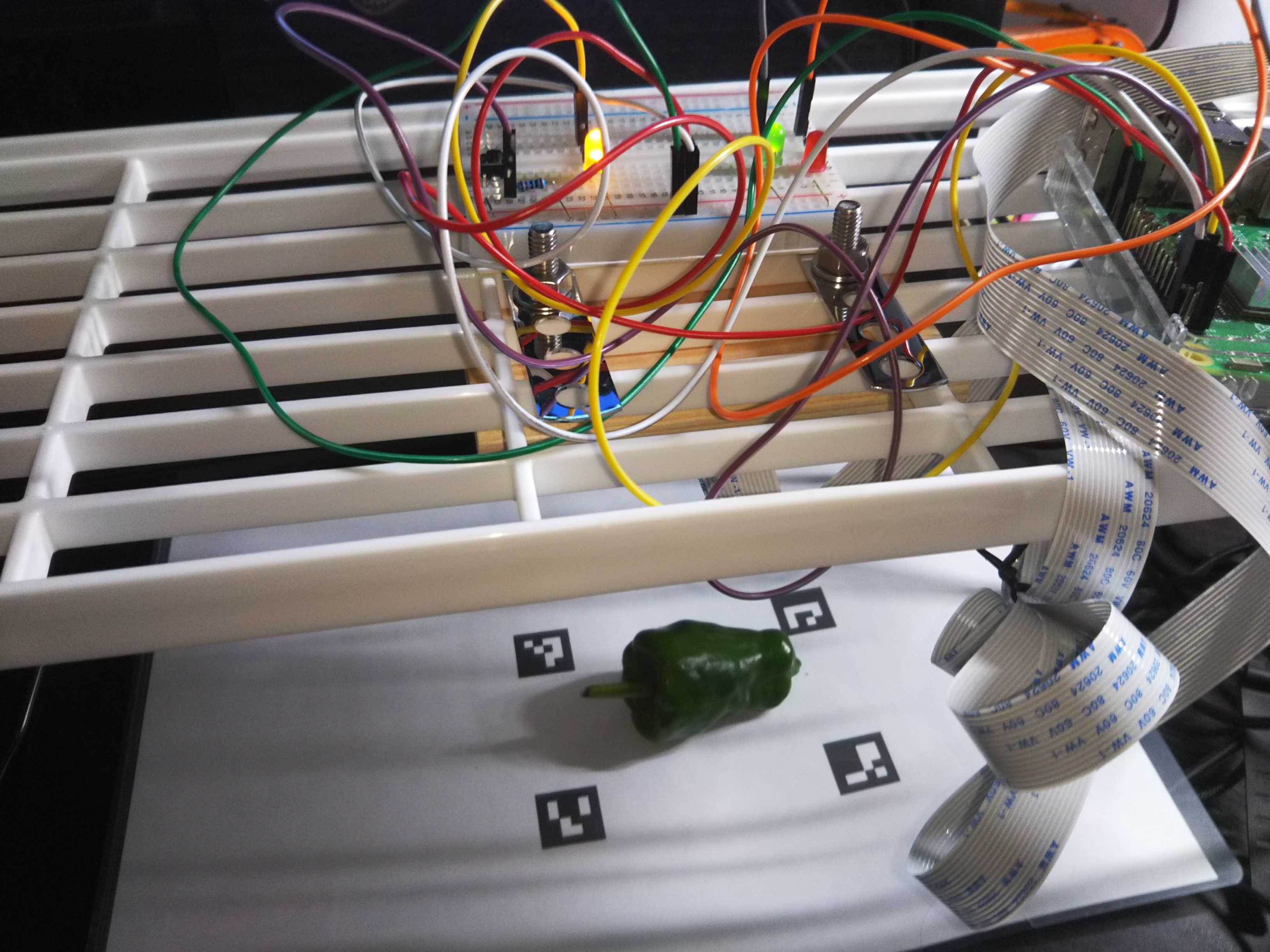

大きなピーマンを載せたら赤のLEDが光りました。
小さなピーマンを載せたら緑のLEDが光りました。（見えづらくてすみません。）
うまく判断しているのですが、ここで四隅のマークがない、もしくは隠れるとエラーになります。
また、RaspberryPi起動時に自動実行するとこれもうまく動作しませんでした。
う~ん。もう少しなんだが・・・・・
内容としては、物体の面積を計測し、20cm以上なら赤のLEDを光らせ、それ以下ならば緑のLEDが光るようにしています。
点灯時間はとりあえず1秒にしてそれをボタンを押すまで繰り返すようにしています。
実際に、Thonnyを開き実行してみました。
大きなピーマンを載せたら赤のLEDが光りました。
小さなピーマンを載せたら緑のLEDが光りました。（見えづらくてすみません。）
うまく判断しているのですが、ここで四隅のマークがない、もしくは隠れるとエラーになります。
また、RaspberryPi起動時に自動実行するとこれもうまく動作しませんでした。
う~ん。もう少しなんだが・・・・・
