2018年06月17日
カテゴリ： DIY
日立のHTW-4SF、調べると2004年製
かなり前から左ヒータ部のスイッチの設定を高くする→ボタンが機能しません。
（高い設定を押してから下げる←方法で使っています）
ずっと買い替えを検討していましたが、思わぬ出費がかさんだので、
もうしばらく延命してもらうことにしました。
せめて、スイッチだけ何とかならないかと思い、

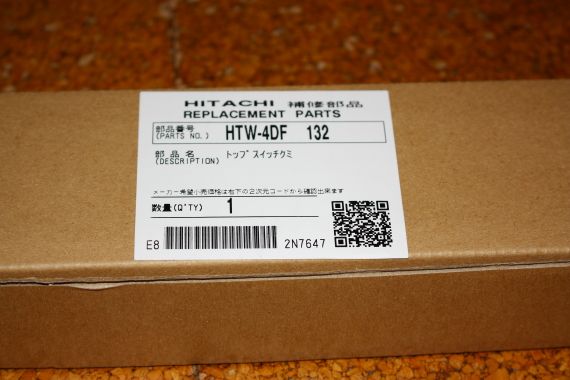

近くのお店で取り寄せてもらったのがこちら。（税込み2592円）
中身は
操作部のシール
左スイッチ基板とフラットケーブル、左のスイッチ用ボタン
右スイッチ基板とフラットケーブル、右のスイッチ用ボタン
説明書には、これらをすべて交換しろとなっています。
トップカバー（天板）を外す方法を調べても、判りません。

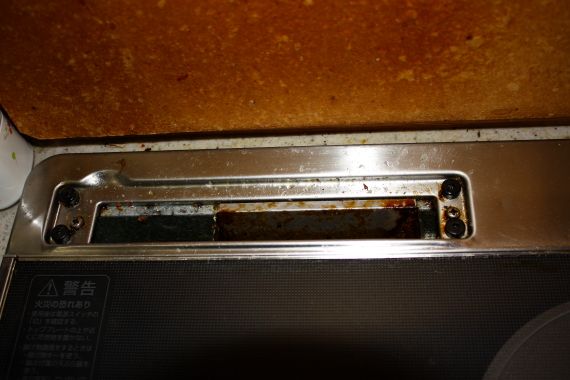

排気カバーのネジを外すと、トップカバーも取れるようですが…
（き、汚い！）
ネジを外すとトップカバーは浮きますが、設置状態では取れそうにありません。
仕方がないので、まずは本体を引き抜くことに。
ネジを外したままだと、トップカバーだけが浮き上がるのでもう一度ネジ締め。
ネットによると、IH本体を抜くには固定しているネジがあるはずなのですが…ありません。
ネット情報通り、奥から引き揚げ、取り出しました。
さきほどの、左右の排気カバーのネジを2本づつ、計4本はずして、

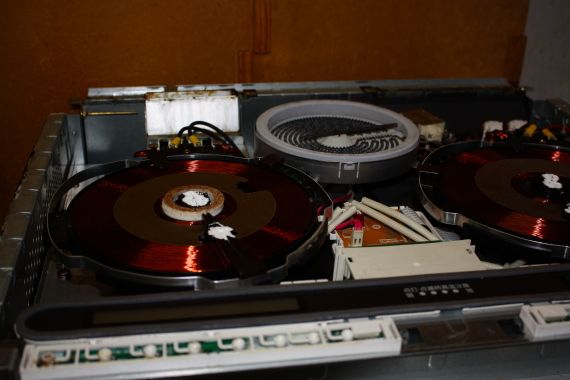

トップカバーを軽く持ち上げ、引っかかっている部分を抜いて取り外し成功です

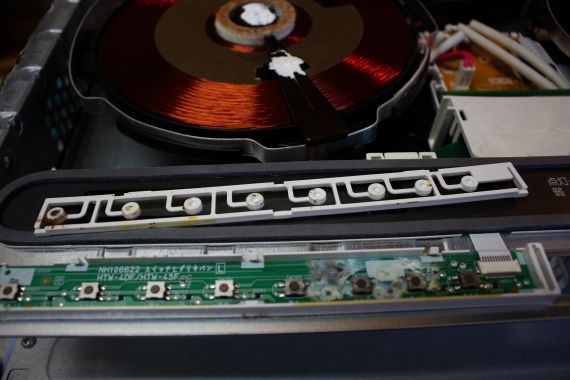

問題のスイッチ部

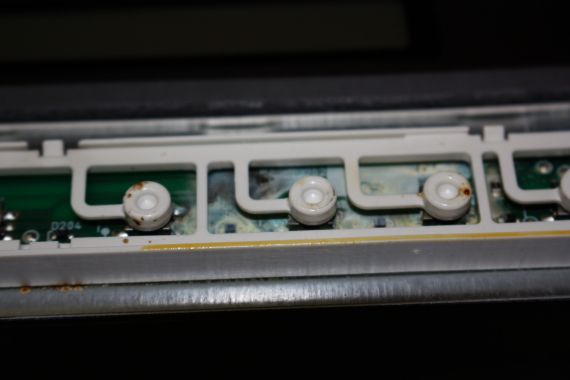

上のチップ抵抗部分で

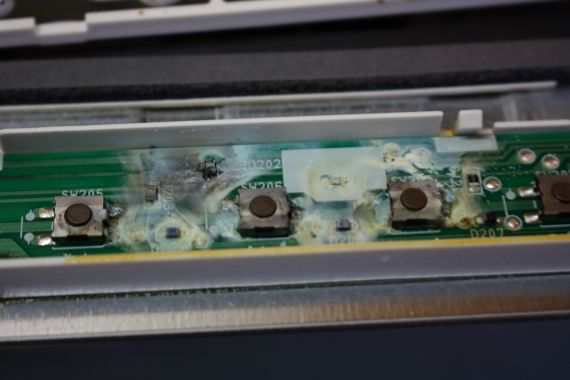

他の箇所も
調理場の商品にもかかわらず、基板には耐湿などのコーティング処理が…
いいのかこんな設計で？？

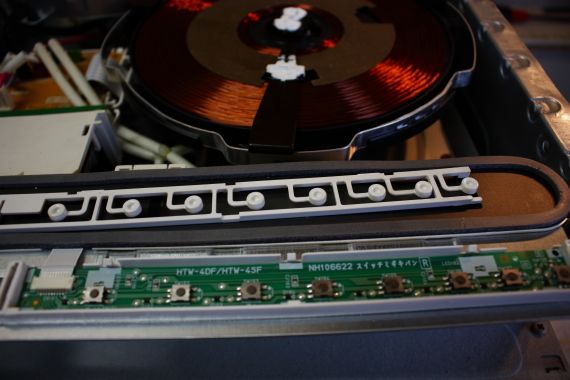

問題のない、右側はきれいなまま（一応替えますが、交換したくないですね）
どうやったら交換できるのか、色々見渡して、なんとかスイッチ部分の取り外しに成功。
（ネジを5,6本ほど外して、本体基板とのフラットケーブルを抜いたら取れました）

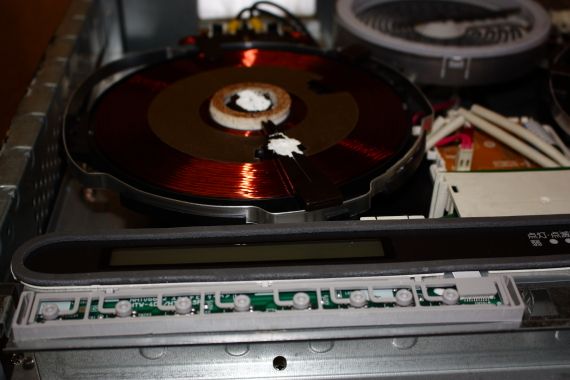

これはなんとか左側の交換が終わった状態（右は外したまま）
フラットケーブルを隙間から抜き差しするのが結構大変でした。
おそらく、表示部分の接着を剥がせば、ネジが出てきて簡単に作業ができるのでしょうが、
表示部がボロボロになりそうなので、隙間を通すしかなさそうです。
左右の交換が無事完了し、本体に取り付け（本体部とのフラットケーブルも忘れず挿入）
さて、操作パネル部分の交換ですが、左側部分はすでに油分で剥がれていましたが、
真ん中から右はしっかり接着されたまま。
表示を剥がすと、当然粘着部分がべったり残っています。
シール剥がしは臭いので、外に出して作業開始。
100均のシール剥がしでやってみると、左側は簡単にきれいになりましたが、
右側は殆どきれいになりません。
やっぱりだめか
ということで、アセトン登場
■商品名： ガレージ・ゼロ アセトン 2L＊送料無料[但し、北海道・沖縄・離島は除く]/純アセトン/除光液/リムーバー/洗浄剤/
■レビュアー： GINPP
※投稿時
■レビュー内容
ベランダの防水処理の塗装が痛んできていたので、
DIYで補修することに。
元の塗装をサンダで削って、こちらのアセトンで
脱脂・塗装の荒らし作業を実施。 もっと詳しく見る
以前、ベランダの補修で使ったものです。
たっぷりあるので、惜しみなく使って、何度も拭いてなんとかきれいになりました
表示部を貼って・・・・・難しいーー
そういえば、液晶画面の保護シート貼るのも苦手でした
替えがないと思うと余計に・・・・・・ちょっと失敗しました
最終段階
本体引き抜き時に判って、困っていたこと。
それは、トップカバーの下側全周にはシール材が貼ってありました。
水などの侵入防止でしょう。
しかし、長年の油分でぼろぼろになっていて、再利用など絶対に無理な状態。
すでにシール材買いに行く気力ない。（ＨＣ遠いし）
仕方がないので、余っているコーキング剤をトップカバー下の全周に塗って
しばらく乾かしました。
軽く乾燥した状態で、トップカバーを本体に取り付けて、
本体を戻して作業完了。
本体の重みで、コーキング剤が密着するはず（多分）
（次のIH交換時にコーキング剤を剥がすのが大変そうです）
何もわからず作業しましたが、無事スイッチも動くようになりました。
もうしばらくこのＩＨクッキングヒーターに頑張ってもらいます。
（これだけ頑張ってすぐに壊れたらショック大きすぎますから）
かなり前から左ヒータ部のスイッチの設定を高くする→ボタンが機能しません。
（高い設定を押してから下げる←方法で使っています）
ずっと買い替えを検討していましたが、思わぬ出費がかさんだので、
もうしばらく延命してもらうことにしました。
せめて、スイッチだけ何とかならないかと思い、
近くのお店で取り寄せてもらったのがこちら。（税込み2592円）
中身は
操作部のシール
左スイッチ基板とフラットケーブル、左のスイッチ用ボタン
右スイッチ基板とフラットケーブル、右のスイッチ用ボタン
説明書には、これらをすべて交換しろとなっています。
トップカバー（天板）を外す方法を調べても、判りません。
排気カバーのネジを外すと、トップカバーも取れるようですが…
（き、汚い！）
ネジを外すとトップカバーは浮きますが、設置状態では取れそうにありません。
仕方がないので、まずは本体を引き抜くことに。
ネジを外したままだと、トップカバーだけが浮き上がるのでもう一度ネジ締め。
ネットによると、IH本体を抜くには固定しているネジがあるはずなのですが…ありません。
ネット情報通り、奥から引き揚げ、取り出しました。
さきほどの、左右の排気カバーのネジを2本づつ、計4本はずして、
トップカバーを軽く持ち上げ、引っかかっている部分を抜いて取り外し成功です
問題のスイッチ部
上のチップ抵抗部分で
他の箇所も
調理場の商品にもかかわらず、基板には耐湿などのコーティング処理が…
いいのかこんな設計で？？
問題のない、右側はきれいなまま（一応替えますが、交換したくないですね）
どうやったら交換できるのか、色々見渡して、なんとかスイッチ部分の取り外しに成功。
（ネジを5,6本ほど外して、本体基板とのフラットケーブルを抜いたら取れました）
これはなんとか左側の交換が終わった状態（右は外したまま）
フラットケーブルを隙間から抜き差しするのが結構大変でした。
おそらく、表示部分の接着を剥がせば、ネジが出てきて簡単に作業ができるのでしょうが、
表示部がボロボロになりそうなので、隙間を通すしかなさそうです。
左右の交換が無事完了し、本体に取り付け（本体部とのフラットケーブルも忘れず挿入）
さて、操作パネル部分の交換ですが、左側部分はすでに油分で剥がれていましたが、
真ん中から右はしっかり接着されたまま。
表示を剥がすと、当然粘着部分がべったり残っています。
シール剥がしは臭いので、外に出して作業開始。
100均のシール剥がしでやってみると、左側は簡単にきれいになりましたが、
右側は殆どきれいになりません。
やっぱりだめか
ということで、アセトン登場
■商品名： ガレージ・ゼロ アセトン 2L＊送料無料[但し、北海道・沖縄・離島は除く]/純アセトン/除光液/リムーバー/洗浄剤/
■レビュアー： GINPP
※投稿時
■レビュー内容
ベランダの防水処理の塗装が痛んできていたので、
DIYで補修することに。
元の塗装をサンダで削って、こちらのアセトンで
脱脂・塗装の荒らし作業を実施。 もっと詳しく見る
以前、ベランダの補修で使ったものです。
たっぷりあるので、惜しみなく使って、何度も拭いてなんとかきれいになりました
表示部を貼って・・・・・難しいーー
そういえば、液晶画面の保護シート貼るのも苦手でした
替えがないと思うと余計に・・・・・・ちょっと失敗しました
最終段階
本体引き抜き時に判って、困っていたこと。
それは、トップカバーの下側全周にはシール材が貼ってありました。
水などの侵入防止でしょう。
しかし、長年の油分でぼろぼろになっていて、再利用など絶対に無理な状態。
すでにシール材買いに行く気力ない。（ＨＣ遠いし）
仕方がないので、余っているコーキング剤をトップカバー下の全周に塗って
しばらく乾かしました。
軽く乾燥した状態で、トップカバーを本体に取り付けて、
本体を戻して作業完了。
本体の重みで、コーキング剤が密着するはず（多分）
（次のIH交換時にコーキング剤を剥がすのが大変そうです）
何もわからず作業しましたが、無事スイッチも動くようになりました。
もうしばらくこのＩＨクッキングヒーターに頑張ってもらいます。
（これだけ頑張ってすぐに壊れたらショック大きすぎますから）
