2020年09月20日

DIY用の集塵機とサイクロン式

テーマ：みんなのレビュー(171795)

カテゴリ： DIY

現在のWRCのウッドデッキを作って10年が経過。

毎年、キシラデコールを塗っていますが、品質の悪いWRCの板が腐ってきました。

板材を大量に買うと、中には使い物にならない品質の物があります。
で、ギリギリ使えるかなぁというのは使うのですが、どうしても傷みやすいです。

ということで、近々ウッドデッキを作り直す予定ですが、その前に粉塵対策。

まずは、集じん機を購入。

[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

リョービ集じん機 683402A VC-1150(1個)【リョービ(RYOBI)】
価格：13200円（税込、送料別) (2020/9/20時点)

楽天で購入

色々しらべて、吸い上げる力が強いこれにしました。

で、粉塵はすぐにフィルターの目詰まりを起こすので、洗えるタイプのフィルタも購入。

リョービ集じん機用カートリッジフィルター 3070317(1個)【リョービ(RYOBI)】
価格：4081円（税込、送料別) (2020/9/20時点)

楽天で購入

これだけでは集塵機がすぐにゴミだらけになるらしいので、

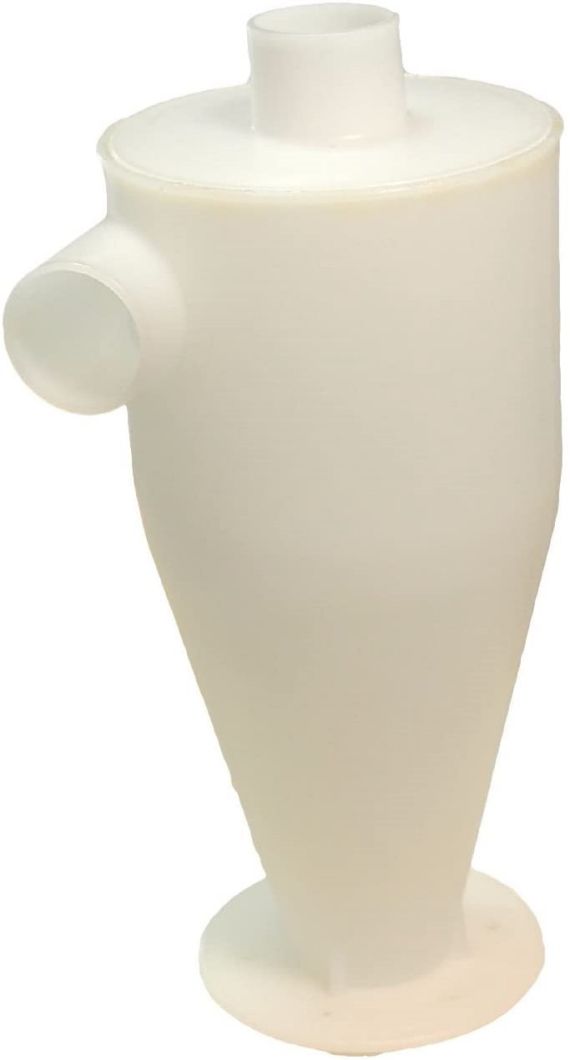

amazonで売っている、サイクロン用のパーツを購入。

これをペール缶に取り付けるとサイクロン式の分別器になるという

丸ノコの別売りパーツがモノタロウでしか取り扱ってなかったので、それを買うために

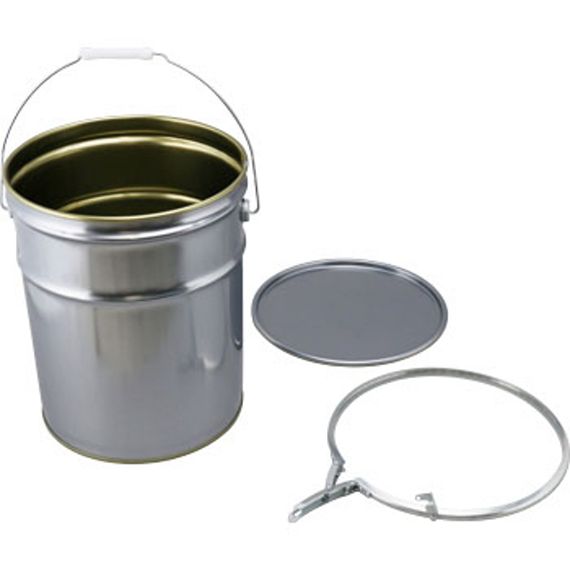

ペール缶もモノタロウで購入。

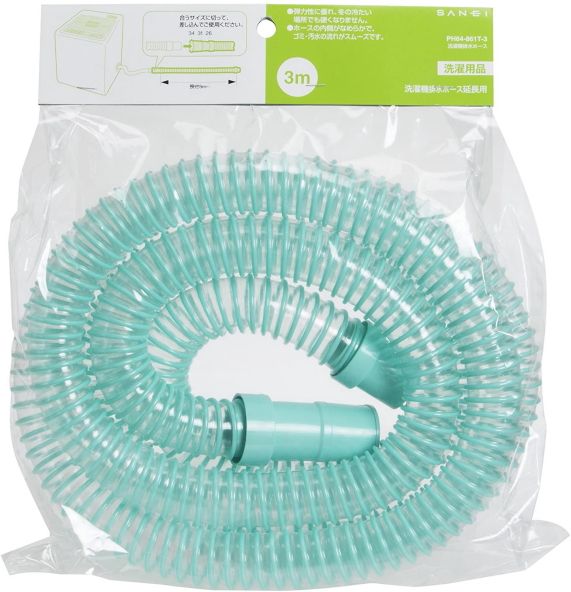

サイクロンと電動工具の間のホースは、amazonでこちらを購入。

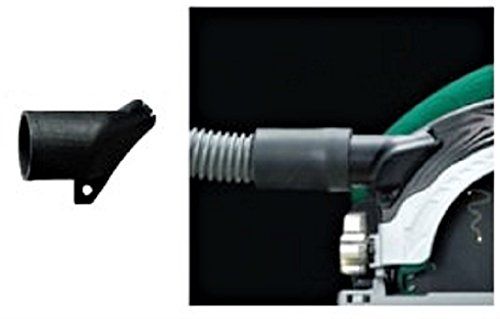

丸ノコの集塵アダプタは高いけどamazonで

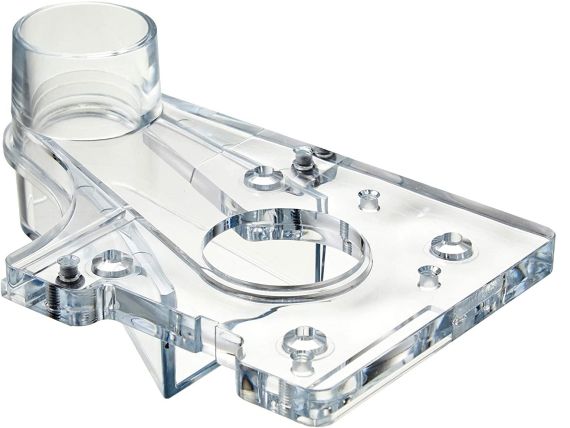

リョービのトリマー用の集塵プレートはモノタロウで

上の画像の白いサイクロンパーツの上部（掃除機側）、サイド部（工具側）の口径
測ってみると、外径がともに50mmで、内径は43と45mm

ネット見ると、塩ビ管の接続パーツで作っているようなのですが、
素人にはサイズがよく分かりません。

買てきたのが、エルボ　TSL-25と言うパーツ
HCで外径を測ると40mmで、内径が32mmくらい　
ノギス持ってきてよかったーと本気で思いました。

どうやら、呼び径（内径）25mmの塩ビ管の外径が32mmなので、
接続パーツ名の25は、内径は32mmと言うことなのかなぁと

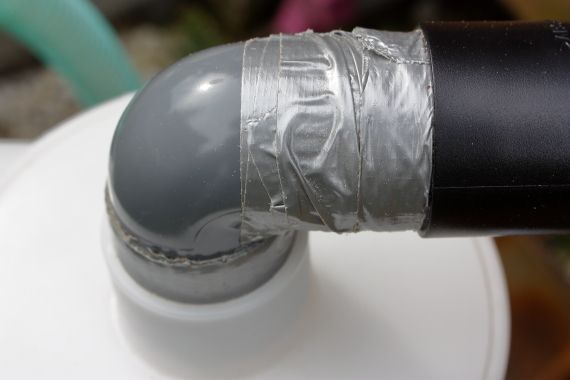

テープぐるぐる巻きで太さを調整し、画像のように押し込みました。

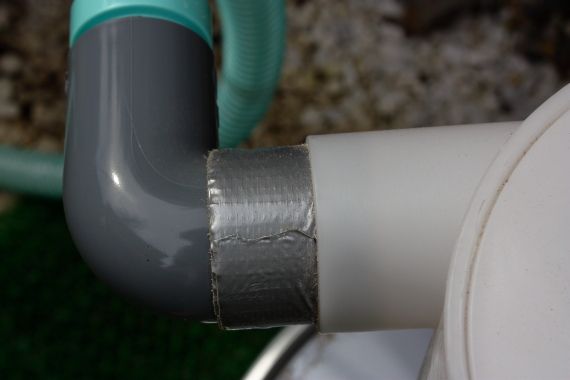

電動工具側は、サイクロンパーツ部は同じくテープぐるぐる巻きですが、

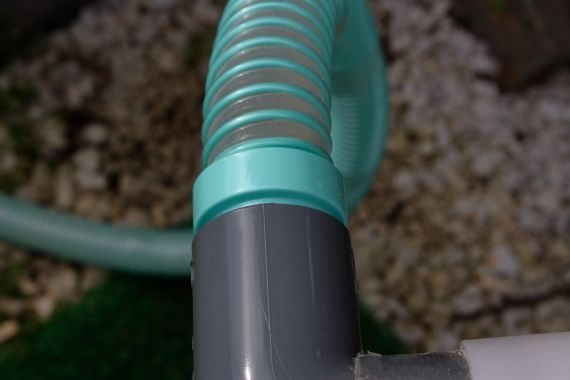

緑色のホースは外径32mmなのでピッタリです。

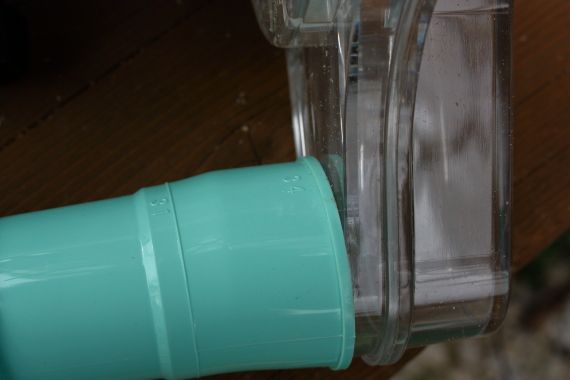

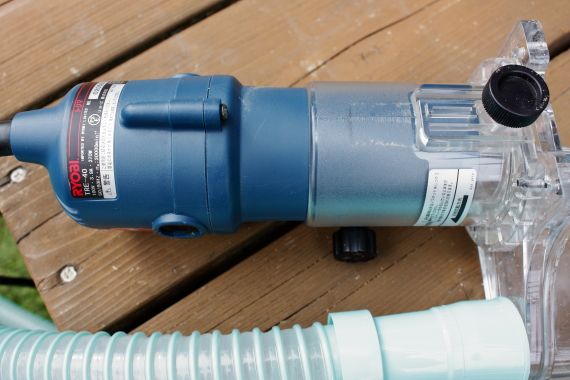

で、トリマー側はこのようにピタリ（！？）

トリマーはTRE-40

丸ノコの集塵アダプタはゆるゆるだったので、そちらもテープぐるぐる巻きで対応。

サイクロンの試運転を兼ねて作業してみました。

24mm厚のさぶろくの針葉樹合板を22.5mm幅に丸ノコで分割。
分割した板の、片側両面と両サイドをトリマーで面取りしてみました。

結果がこちら

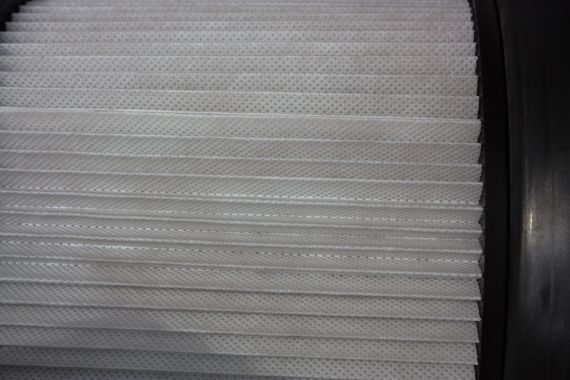

掃除機の内部フィルター

少し汚れています。

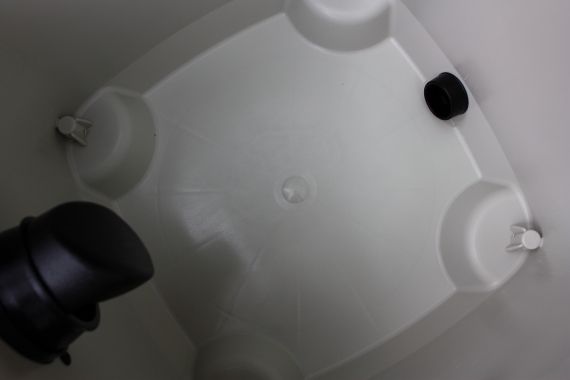

掃除機内部

ごみ無し

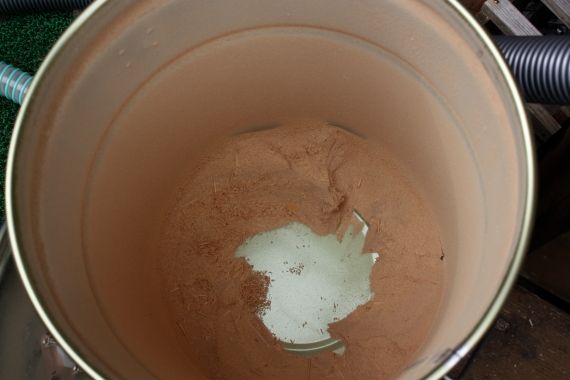

ペール缶内部

かなりの量の粉塵が溜まっています。

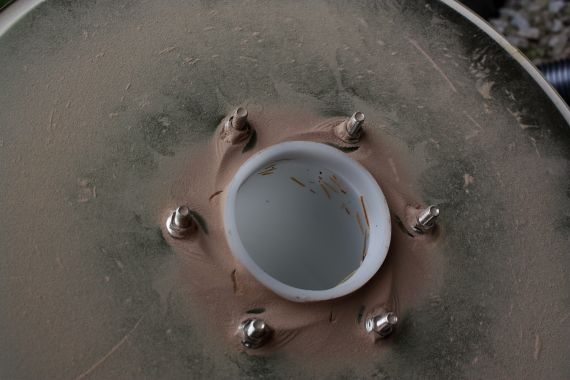

フタ側のサイクロンパーツ取り付け部

取付ボルトに渦の様子が判るように粉塵が付着。

ネットの噂と通り、サイクロン式の分別器、なかなかに優秀な結果となりました。

丸ノコは…
構造的にも機構的にもすべてを吸い取るのは無理があるのでしょう。
ただ、付けないよりは、はるかに粉塵は少ないと思います。

ちなみに、トリマーを使ったのはいつ以来でしょうか。
粉塵があまりにひどいので、ずっと使ってなかったのですが、
集塵プレート付けたら、ほぼ粉塵が外に出てないと思います。

これで、トリマーを使う加工への抵抗が一気に減りました。
（音の問題は解決できませんが）
