2019年09月21日

シエンタ(DAA-NHP170G)にドラレコ付けました

テーマ：ドライブレコーダー(13)

カテゴリ： DIY：車関係

自分のエスハイの駐車監視実現の前に、おばあちゃんの車にドラレコ付けました。
機種はネットで評価の高い無難な コムテック ZDR-015

【ランキング1位】ドライブレコーダー前後2カメラコムテック ZDR-015 ノイズ対策済フルHD高画質常時衝撃録画 GPS搭載駐車監視対応 2.8インチ液晶

前後カメラの2カメラ式で、2017年発売にもかかわらず、結構人気が高いので購入しました。
購入価格は￥21,300です。

まずはリアカメラから。
ハイマウントストップランプBOXを取り外し、そこから配線を入れることにしました。
ランプBOXは二面幅10mmのロングソケットレンチが必要です。普段、ソケットレンチは
使用しないので、ホームセンターで購入してきました。

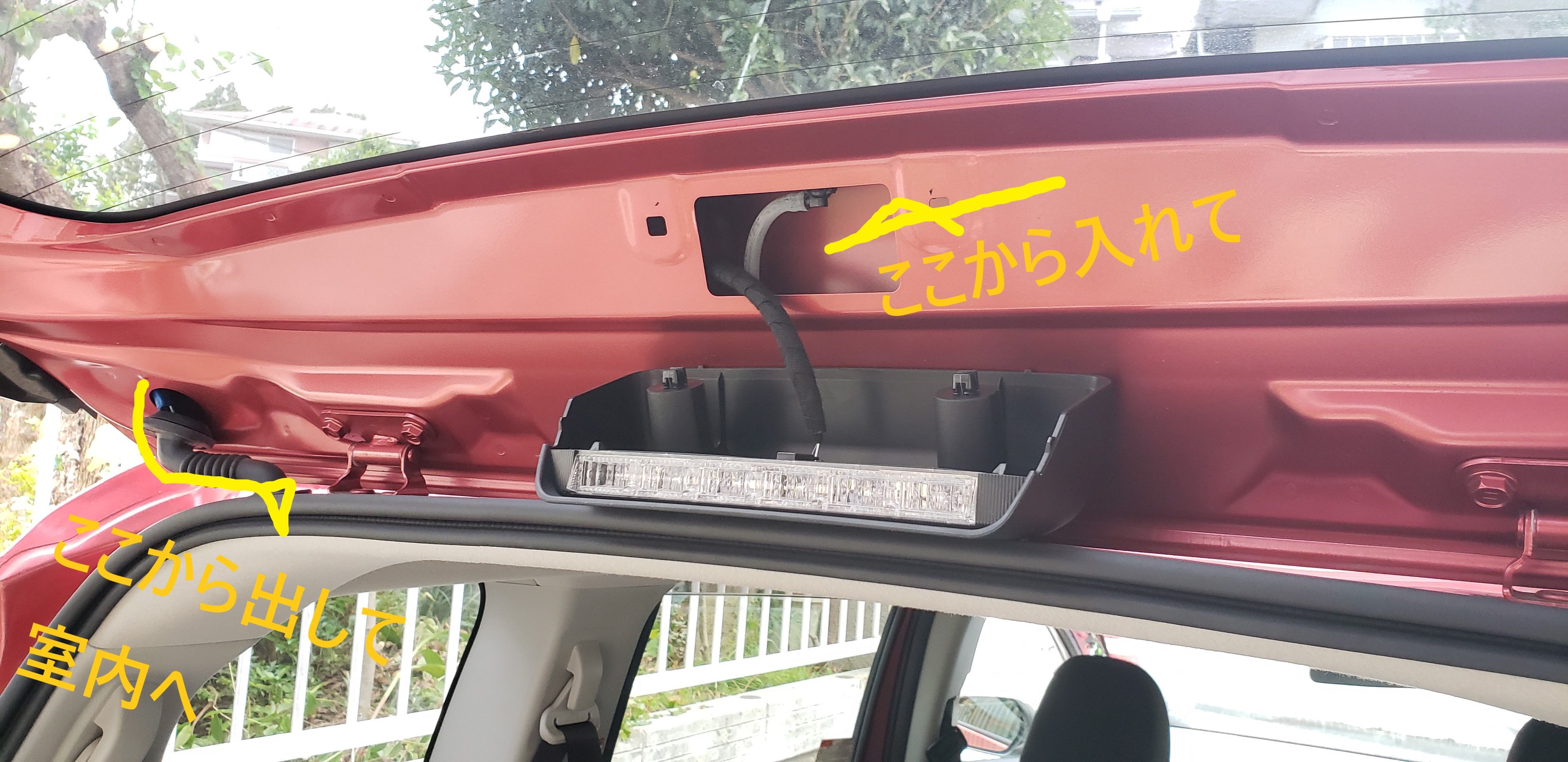

＜ランプBOX取り外した写真＞

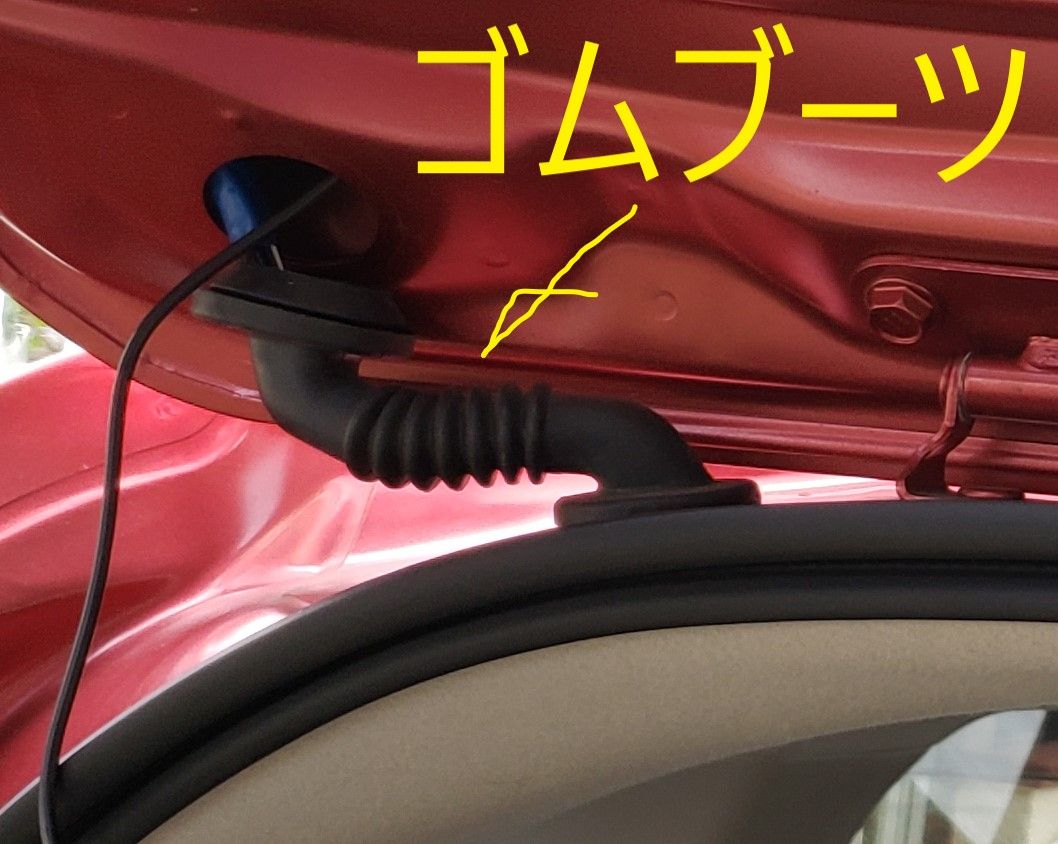

＜ゴムブーツ＞
このゴムブーツの中をカメラ配線がなかなか通らず、、、、ある決断をしました！

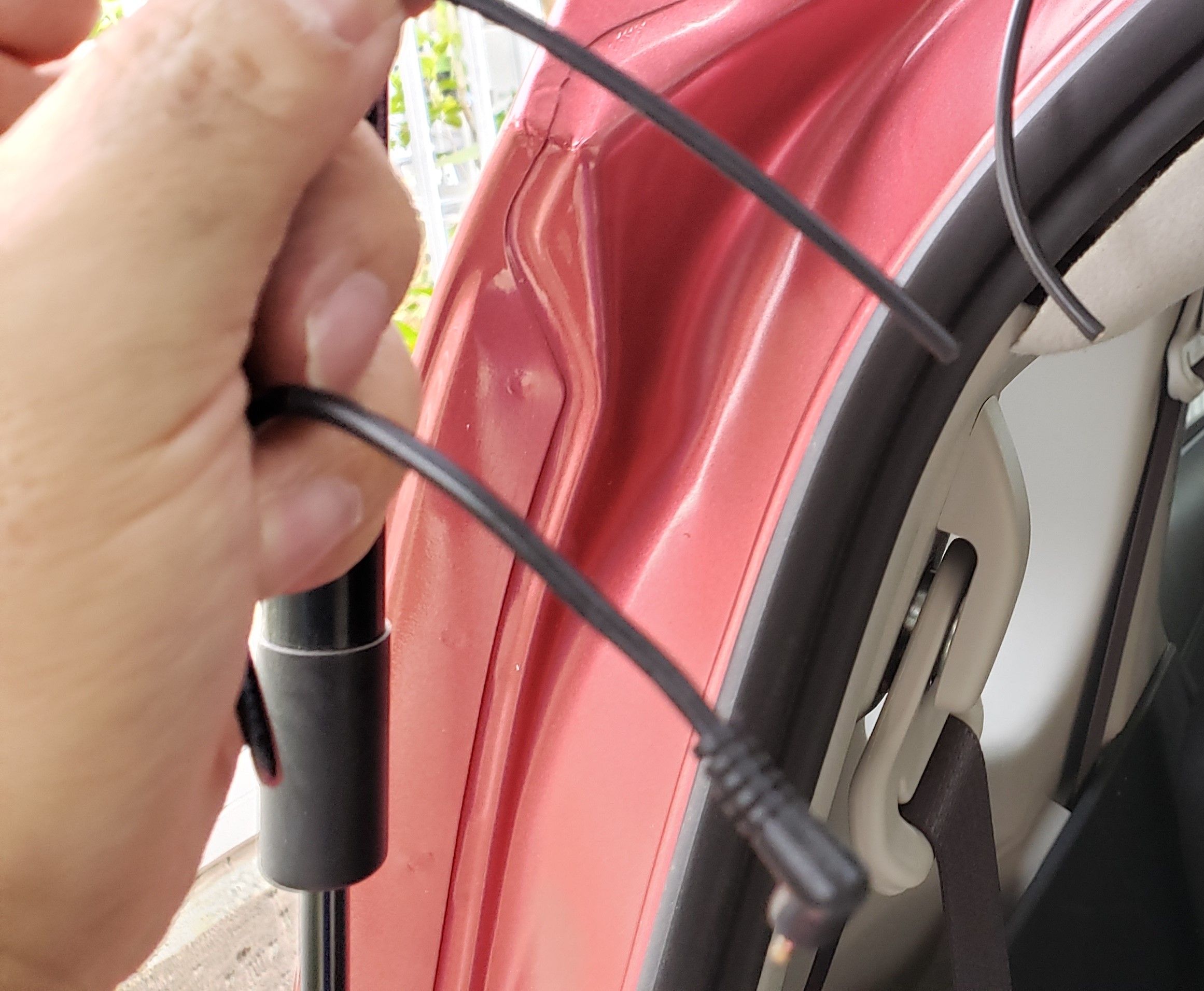

＜リアカメラ配線の切断＞
リアカメラ配線の先端は L字型のジャック になっており、どうやってもゴムブーツを
通すことが出来ず、配線切っちゃいました。 後で半田付けすればいいや 、という考えで。
ノイズが乗ったり、映らなくなったらどうしよう・・・という不安を抱えながら。

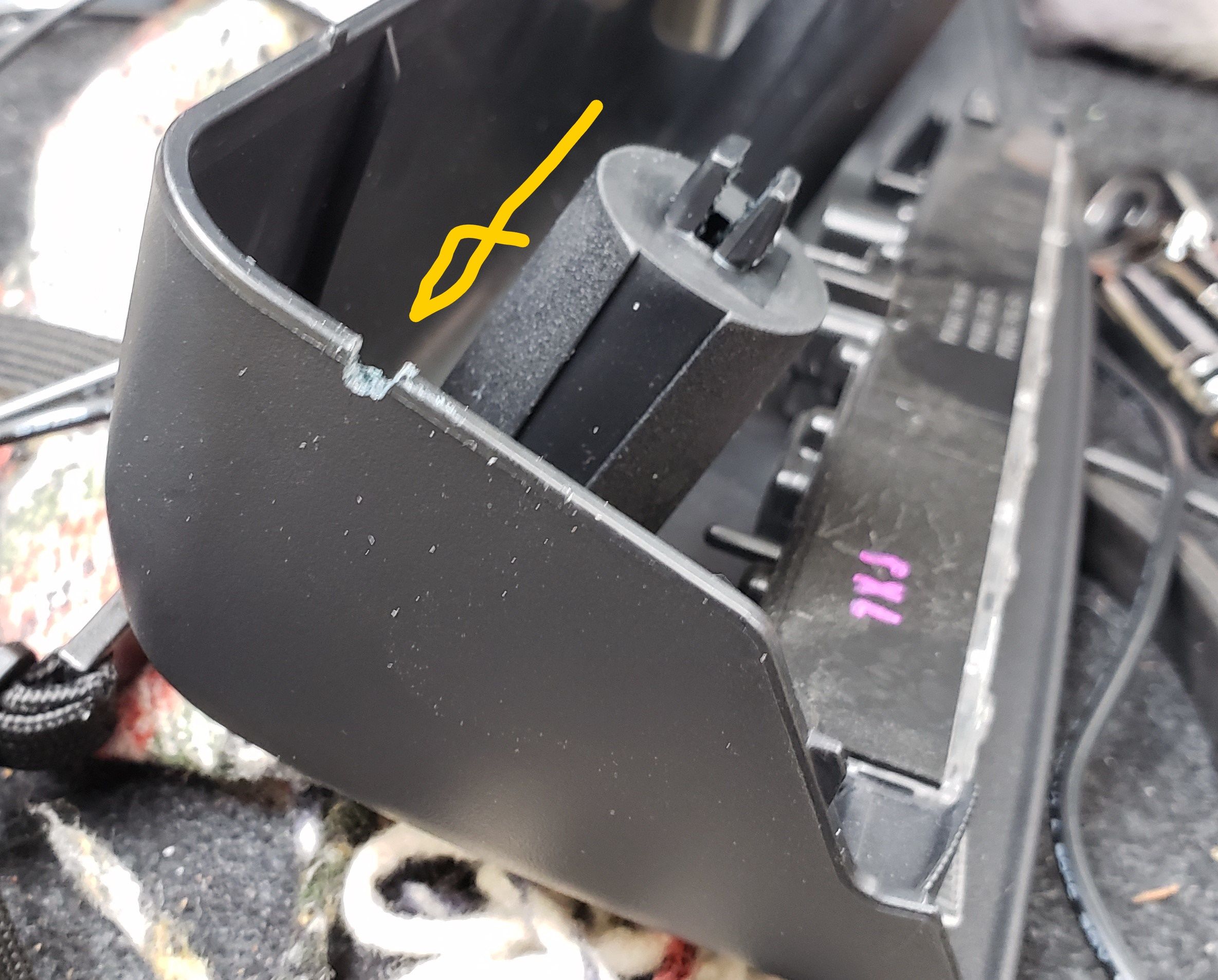

＜ランプBOXの一部をヤスリで切欠く＞
リアカメラの配線を通すため、わずかに切り欠きをつけました。

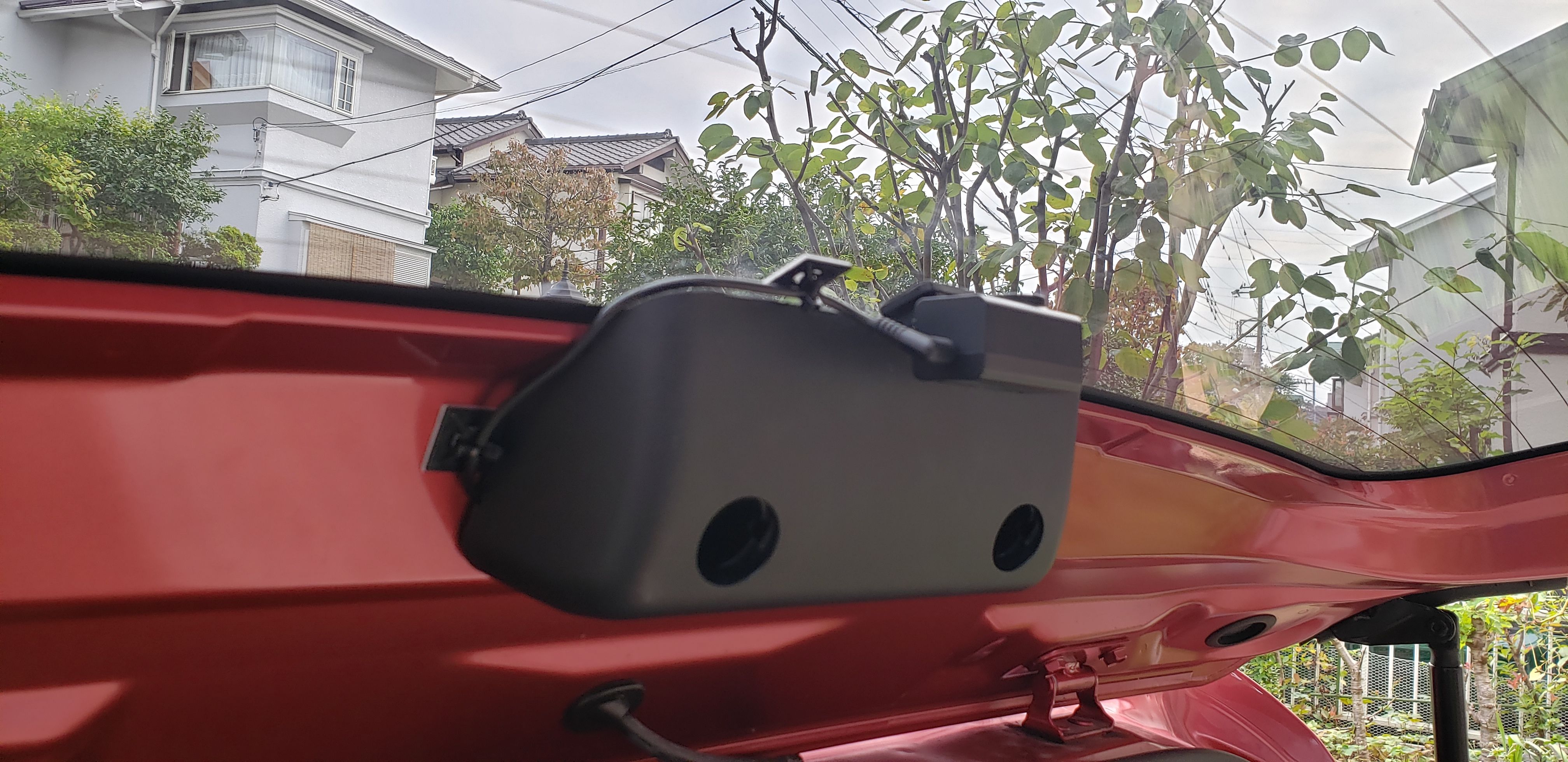

＜リアカメラ取付完了＞
リアガラスにマウントベース付けたのは失敗かな・・・まぁ、綺麗にまとまったと
思います。

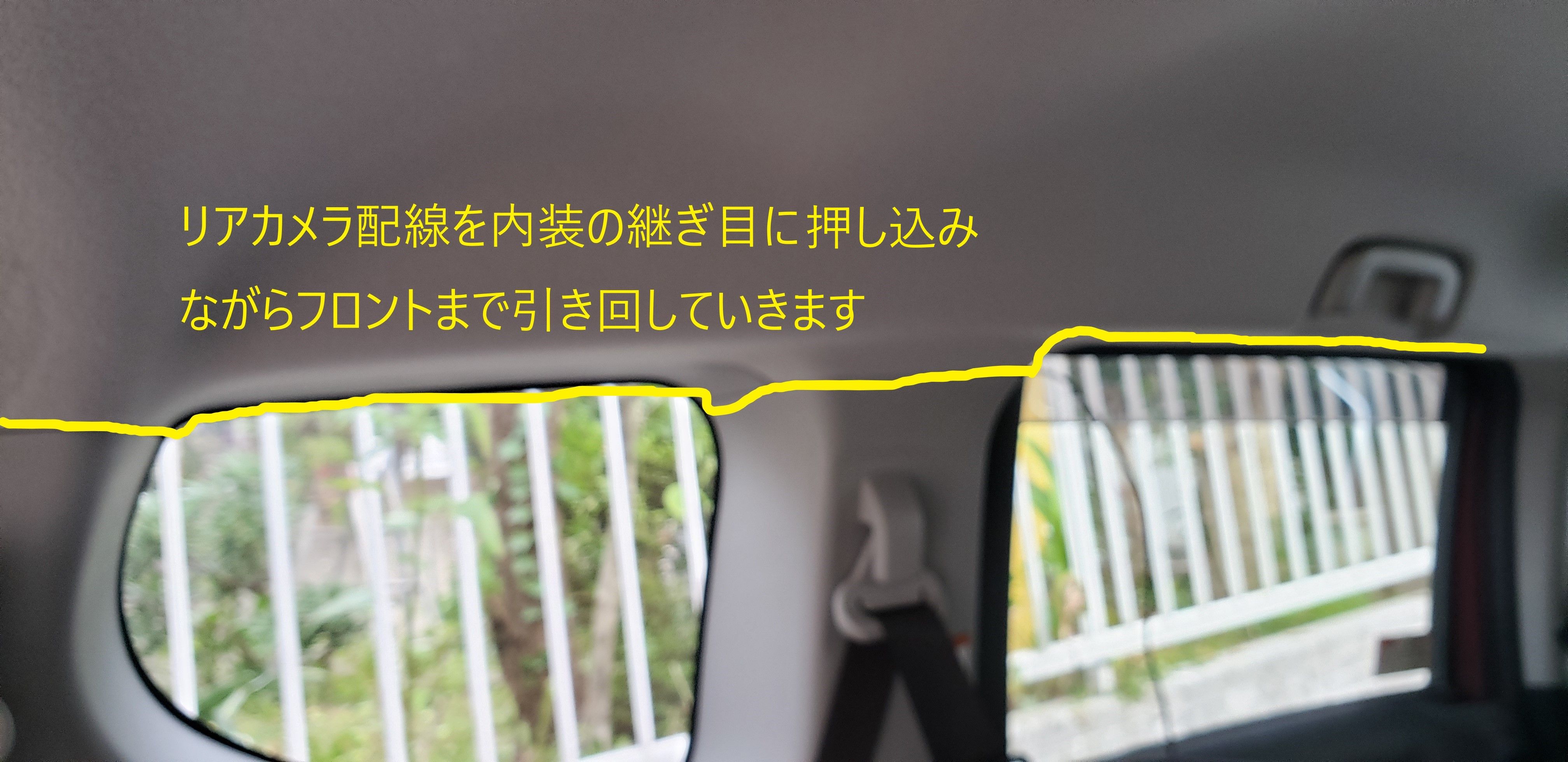

＜リアカメラ配線車内引き回し＞
内装は剥がさず、継ぎ目(黄色線)に押し込むようにしてフロントまで持っていきます。

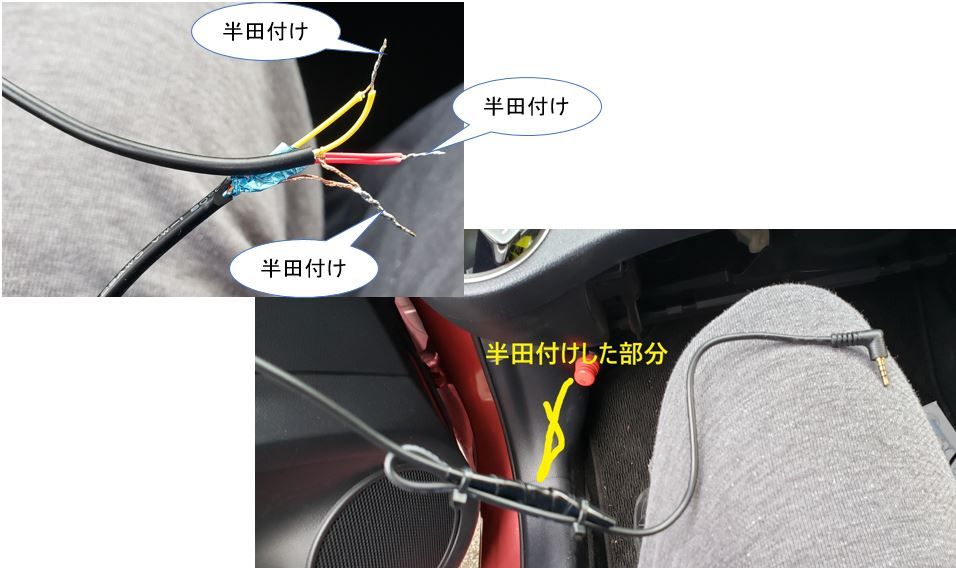

＜リアカメラ配線の接合(半田付け)＞
このやり方がいいのかどうか(多分、批判があるような・・・)分かりませんが、半田付け
しちゃいました。ビニールテープで絶縁して完了です。

＜ここから先は・・・＞
写真撮り忘れてしまった・・・。
フロントカメラの取り付けは諸先輩方のブログを参考にしました。

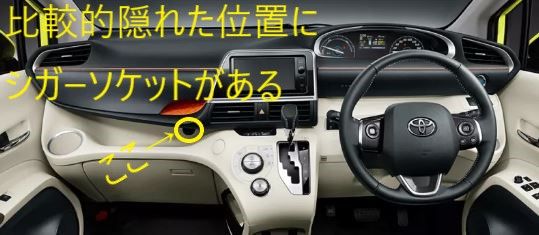

シエンタのシガーソケットは結構隠れた位置にあるので、

そのままカメラ側のシガープラグを
差してしまおうかと思いましたが、配線が外に出てしまうため、助手席下のヒューズBOXから
電源を取り出しました。↓

エーモン工業 1542 電源ソケットヒューズ電源タイプ【定形外郵便】【送料込】

ヒューズの＋側を確認するために、検電テスターも購入しました。
ヒューズBOXのP/OUTLET のヒューズ15Aを外し、どちらが＋か確認し、＋側に配線が
出るようにしてヒューズBOXに差し込みました。

取寄 A49 検電テスター A49 エーモン工業 1セット

＜取付結果＞
リアカメラだけが心配でしたが、取り越し苦労でした。
全く問題なく、良い映りです。作業時間は買い出し抜いて4時間くらいでした。

フロントカメラは取付位置について結構悩みました。
Toyota Safty SenseのBOXが結構幅をきかせていて、保安基準にひっかかりそうな高さに
設置しないと、BOXの映り込みが回避できません。
最終的には助手席側のちょっとBOXが映り込む位置に貼り付けました。
