電装いろいろ 「サブバ」 インバータ取付

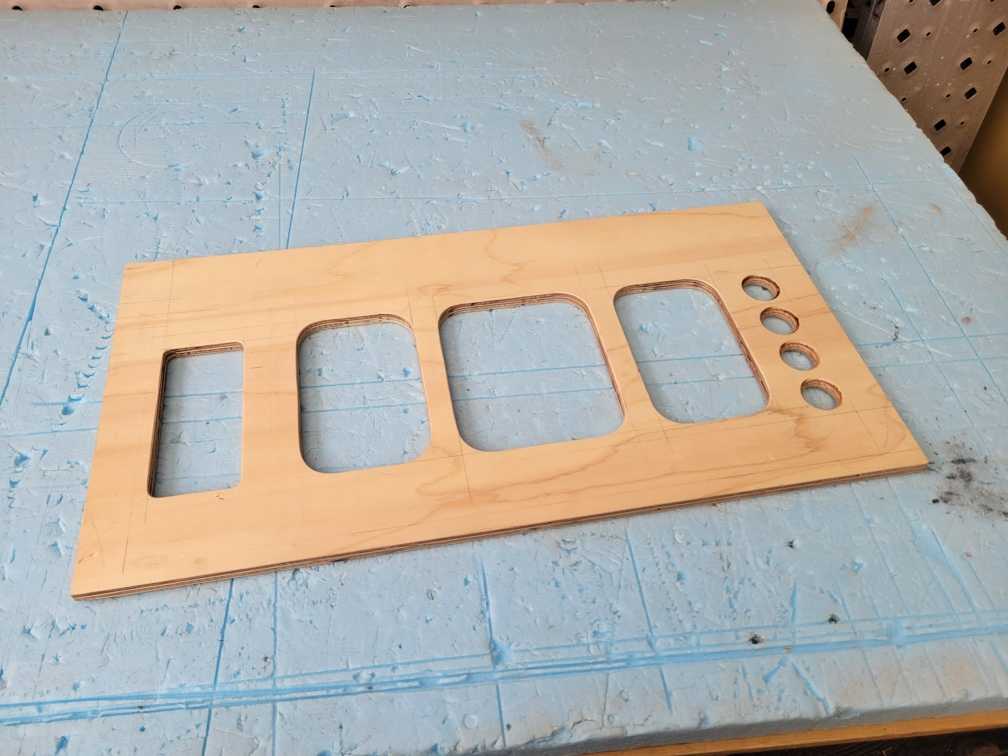

サブバッテリー運用開始に向けた作業の記事ようやくインバータ本体に取り掛かりますしかしでっかいなぁ使うつもりのプラグを付けてケーブルの逃げを考えて板を切り出し入線孔開けて取り付けギリギリだべ~あと板一面だと放熱どうかなぁって思い立ちＩＮＶ本体裏をそっくり開口つまりこーゆうことだが・・・よくよくみたらＩＮＶには換気口が一部にしか無かったｗｗｗまバッテリー側からの熱が逃がせればＯＫか昨年末までのDIY目次は→こちらから （内容別に気になる記事をどうぞ）初めから時系列で読みたい方は→こちらから（新しい記事ボタンで順に現在へ向かってどうぞ）
2024.06.25
コメント(0)
-
快適化いろいろ センターコンソールボックス（仮）

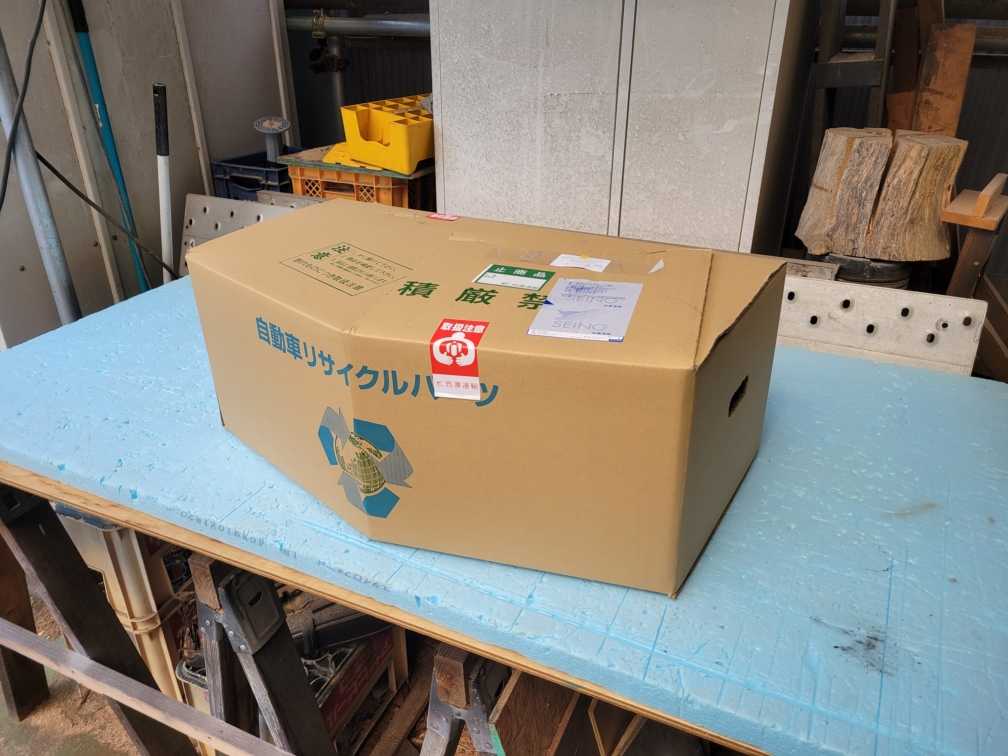

色々作業中ですが運転席回りでちょっと物置きが欲しくてオクで 1英世だったので ポチリブツのサイズ良く見ないでポチったので・・・とんでもなくデカイ箱で来てビビるｗ開けたらまあ、想像通りのサイズで一安心見てわかるとおり、底がいびつで素直に座らない低い方に板かませて上げるか高い方をぶった切るか。とりあえず車内へ横幅的には良い感じ~高さは低い方にそろえた方が良さげなのでぶった切ったで置いてみた置いただけなのにいい感じｗｗｗセンターは開いたりするのではからずも物入も装備~将来的には、ちゃんとコンソール作ろうと思っていましたが、これで十分じゃないか？と思い始めてますｗｗｗ座りが悪いようなら、下にそれっぽい土台付けて誤魔化すって感じでｗま、とりあえず使ってみるとします。備忘部品データ 三菱デリカＤ５ 2007/10年式 DBA-CV5W トリム：グレー/14T昨年末までのDIY目次は→こちらから （内容別に気になる記事をどうぞ）初めから時系列で読みたい方は→こちらから（新しい記事ボタンで順に現在へ向かってどうぞ）
2024.06.20
コメント(0)
-
電装いろいろ 「サブバ」 ターミナル配線＆区隔板加工
ご神体（バッテリー）と長大引き出しとの区画板在庫のsusパンチングで、と考えていましたが・・・こんなのを見つけましたホムセンの農業館で発見ペット危険防止？ 小動物よけか？メッシュも細かいし樹脂製！なので切って裏からタッカーで固定あっちゅーまに完成！前回候補のパンチングより軽いし電気を通さないぜ車に戻した図うん。いいね。奥にちらりと見える大型バッテリーがよりカッコよく見えるで本来の今日の作業だ配線作業曲げと、端子の向き考えながら少しずつ。でとりあえず、完成の図配線は+側 バッテリ→メインＳＷ→ヒューズ→ターミナル－側 ターミナル→シャント→バッテリー基本KIV22□で構成想定電流に合わせて2条と1条で構成ターミナルからの負荷側は メインバッテリーや充電器へは14□ 電気機器類は5.5□とするつもり。ちなみにもっとも電気を喰らうインバータはターミナルを経由させず +側はヒューズから －側はシャントから 2条で配線予定ってことで次の作業は、やっとインバータす。昨年末までのDIY目次は→こちらから （内容別に気になる記事をどうぞ）初めから時系列で読みたい方は→こちらから（新しい記事ボタンで順に現在へ向かってどうぞ）
2024.06.15
コメント(0)
-
電装いろいろ 「サブバ」 ターミナル配置完了

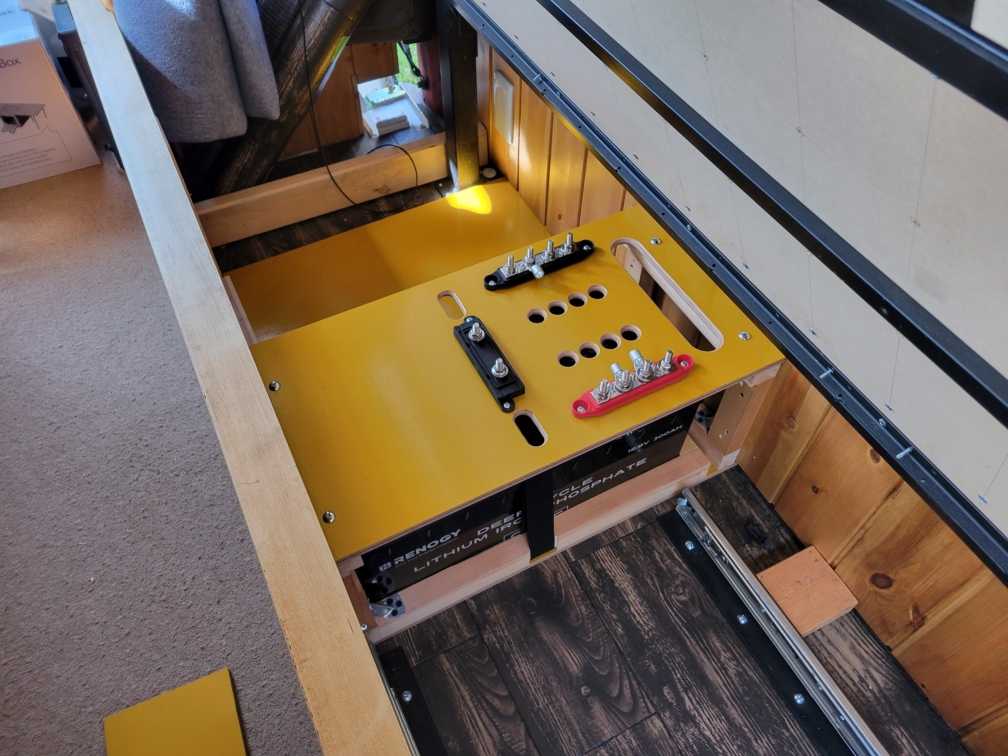

サブバー搭載記事のつづき今朝の様子今日はまずこの加工穴あけこの穴はバッテリー出力ターミナルの真上に穿孔穴開けとかないと配線するとき面倒臭そうってのと緩み点検用す。±ともいい場所に開けられたわ。塞ぐのもなんか考えないとねで確認が終わったので即、保護す直流怖い怖いで前回間違えて買ってたスイッチ・・・本来のを改めて注文してそれが無事に届きましたやっぱし端子の配置が違ってましたわ板に穴開けなくてよかったぁ~あ、あとこれシャント抵抗バッテリーメーター用の奴。・・・ホントは違うこと考えてたんだけどやむなくｗｗｗ （これもそもそも 他の注文ミスが始まり・・ (-_-;)ボケかなぁ？）ま、使えるからおっけ~！先に進めるぜ！部品配置はこんなもんか。加工を終わらせて車に戻してみたら・・・ちょっと穴開けすぎた感ありｗ 現段階では全くタワまないし換気も出来るしいいか！って思ってたけど今後の配線で太物のテンションが掛かるので長期的にちょっとだけ不安になったので両サイドに補強真ん中に兼隔離壁を配置今度は頑丈すぎたｗで車に戻した図ま、ターミナルに変なもん入ってこないプロテクトにもなったね。より安全サイドってこと ヨシ！で、次引き出しとの区画板を戻した図作った段階では気になんなかったけどご神体が座った今これじゃ密閉だね。換気を取れるようにします~って穴開けまくったのがこれ強度要らんからねスカスカすｗｗｗでもね実はこれ2枚目ｗ・・・一枚目は加工失敗さｗ刃が暴れちゃってグサグサ勿体無かった・・・ざんねん。で区画板戻した図いい感じ。段々仕上がってきたただ・・・スカスカ過ぎて区画板として役にたたなそうｗｗｗなんかで塞ぐべく出してきた在庫で長年眠ってたやつ。susのパンチング・・・でもちょっと大げさ金属ってのも若干抵抗あり・・・ま、今日も日も傾いてきたしここまでってことだべね昨年末までのDIY目次は→こちらから （内容別に気になる記事をどうぞ）初めから時系列で読みたい方は→こちらから（新しい記事ボタンで順に現在へ向かってどうぞ）
2024.06.05
コメント(0)
