2019.02.16
XML
​​​ ​​ ​​ ​​ ​​ ​​​​今回の修理は 8ミリビデオデッキ WV-H6です。

​8ミリテープ排出時  出口でテープが引っ掛かる  という依頼のもので、、、​
​テープ入排出させている カセットコンパートメント(通称カセコン) が原因!​

機種はWV-H6ですが 他の機種の場合の解説や写真も入れており
​​​​ 8ミリデッキオーナー自己修理者 必見です!​​​

修理難易度  ☆☆☆   Lv3初中級​

​​電気製品、機械類の組み立てや修理経験の無い方にはおすすめできません。​​​

​



​カセコンとは?​
カセットを引き込んでテープ再生できる位置にセットしてあげているのが
​ カセットコンパートメント と言う部品で、カセットをコンバートするので​
通称カセコンと呼ばれています。

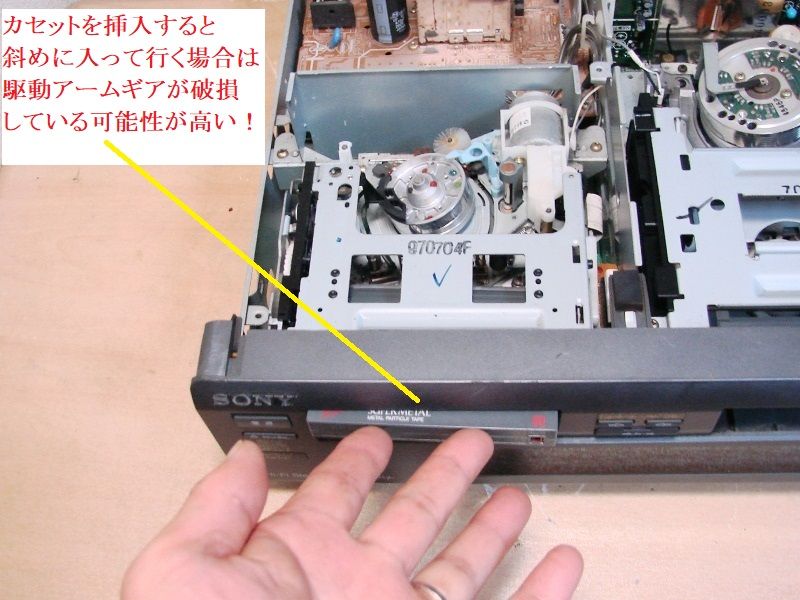

​カセットを挿入するときに左右斜めに入っていく場合​ は
カセコンの駆動アームギァの破損が考えられます

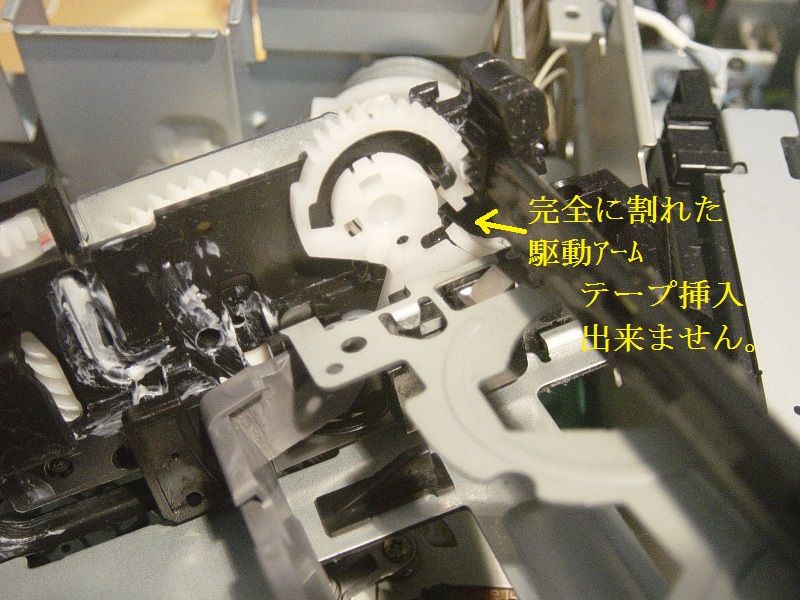

​​カセコンの 駆動アームギァ が壊れて不具合を起こしてた!​​

別機種の写真での説明ですが、、


大切なビデオテープをダメにしてしまいます。すぐに修理しましょう!




(知識として)

​ カセコン とは​?
ビデオテープをメカユニットで操作出来る状態にセットしてあげる部品で、
カセットが挿入されるとカセットインスイッチによってカセットを
引き込んで
メカユニットの高さまで下げてコンバートされて、
テープを引き出して回転ヘッドで読み取れる状態に
​している部品です。
カセットをコンバートするので通称カセコン と呼ばれます。​

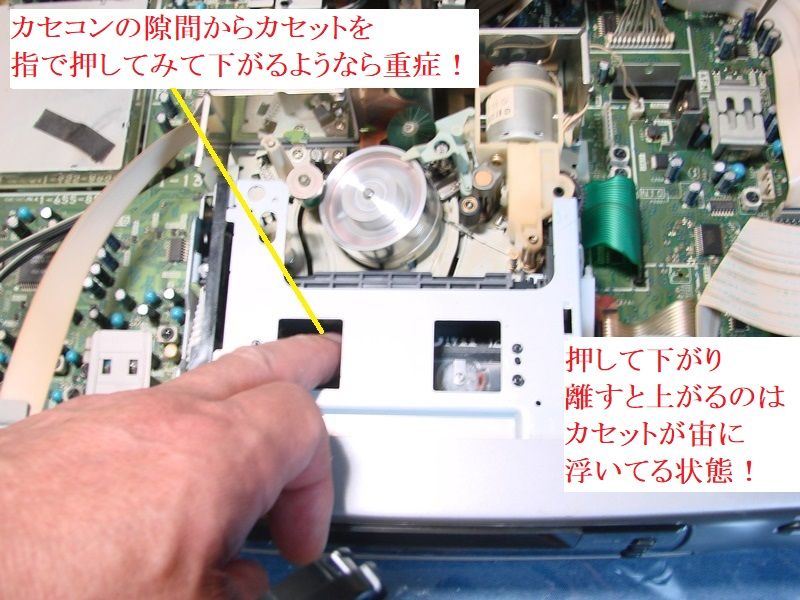

このカセコンの不具合は 直さずに放置したままですとテープを挿入する時に、
まっすぐに押し込んで
も入らなくなって、 ビデオテープの左側を押し込むと
引き込んでくれるという症状が出たりもします。

​ 駆動アームの割れによっては ビデオカセットをメカユニットにしっかりコンバート
出来ないので ​
ビデオテープが変に引き出されたり、トレースが悪くて テープが
わかめのようにヨレヨレになったり
時には切れたりして 大切なテープをダメに
してしまいます。

テープの引き込みがおかしい テープの排出がおかしい テープ再生でノイズが
多くなったり、
テープがからんだり、という事になったらテープを入れずに
修理をおすすめします。



という事で、 ​ カセコンのばらし方 組み立て方​ ​​​​​ を解説いたします。

まずは本体左右2本づつのネジを取って上フタを開けます、、
見た目は問題なさそうに見えますが、、、


テープ排出時に扉に引っ掛ってテープが出て来ないのは
このカセコンの不具合が原因でテープが排出できていないのでした。


さっそくカセコンを取り出してみましょう。
まずはフロントパネルを外してカセコンを取り出しやすくします。


別機種の写真ですが フロントパネルはこれで止まっています。
(底面も外しましょう)

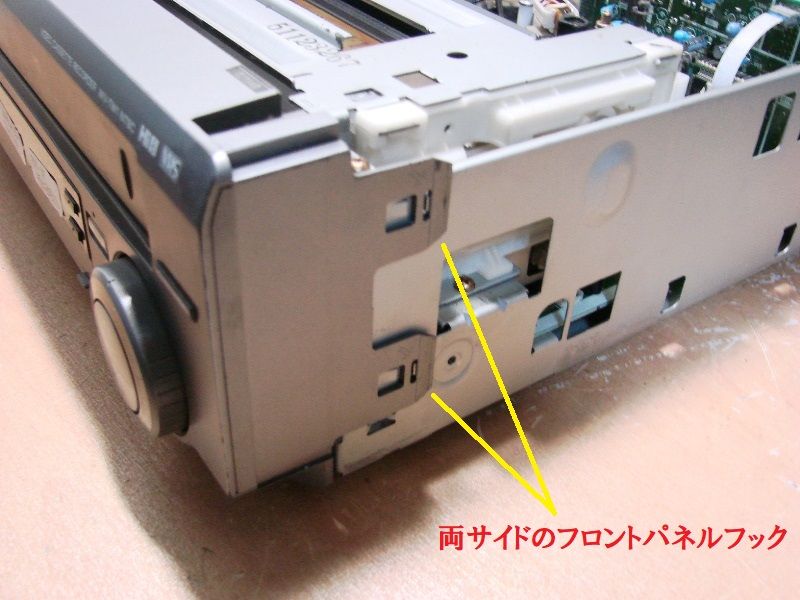

WV-SW1  WV-BW1の場合は 両サイドがネジ止めされています

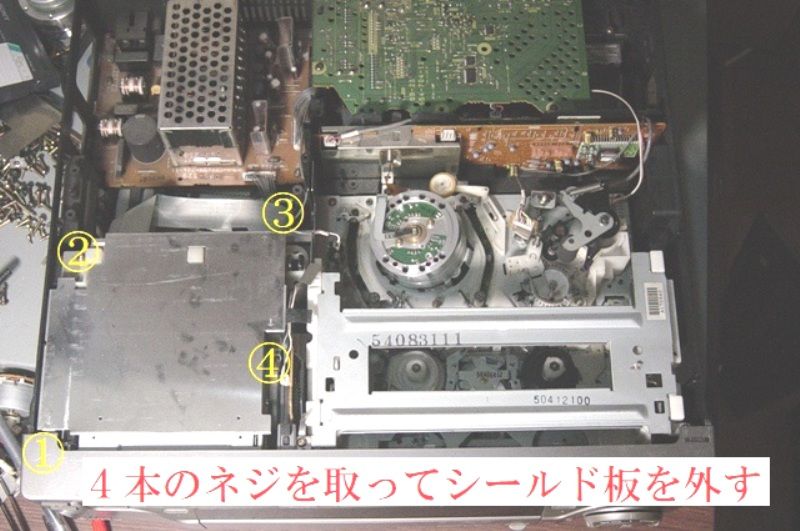

WV-BS2   WV-H2の場合は
8ミリメカユニットの上にシールド板が取り付けられています

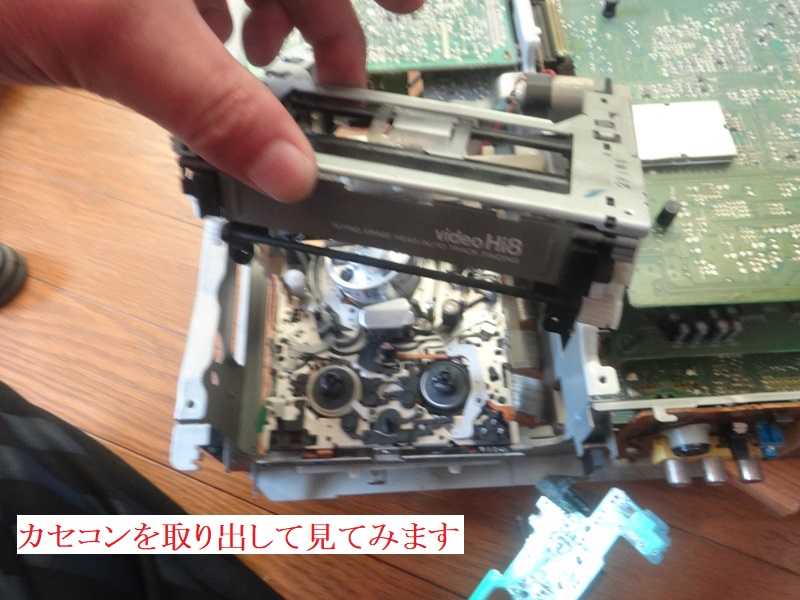

フロントパネルが外れたら、、今度はカセコンの取り出しです。

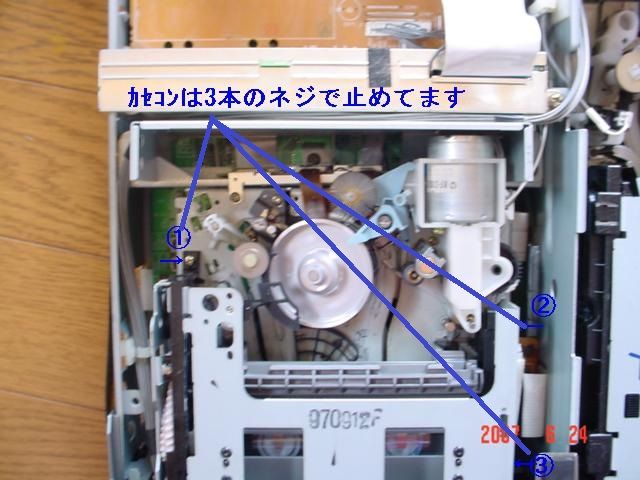

カセコンを止めている3本のネジを外したら、     ​ここがポイント!​
カセコンの奥側を持ち上げるようにして、
奥側に少しスライドさせながら持ち上げれば取り出せます。
​WV-BS2  WV-H2の場合はシールド板を外す時にカセコンを止めているネジ1本を
すでに取っています​ので残り2本で止まっています

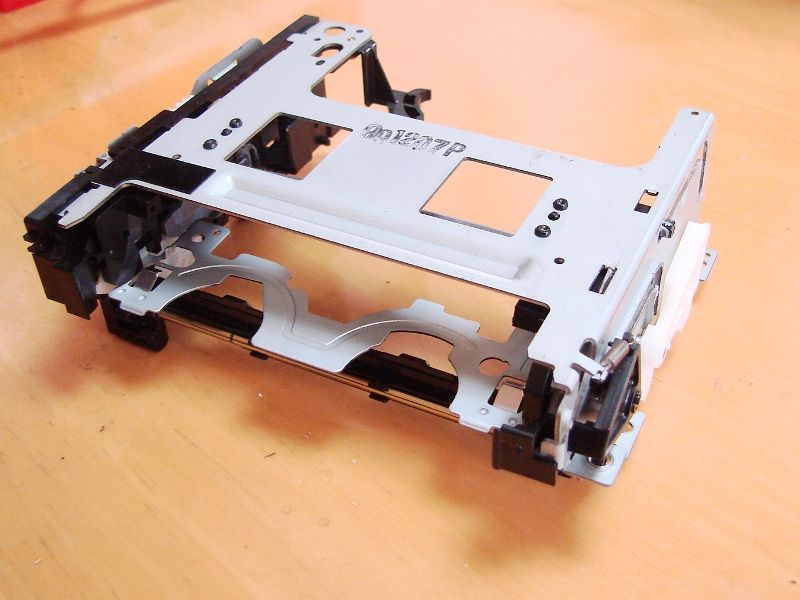

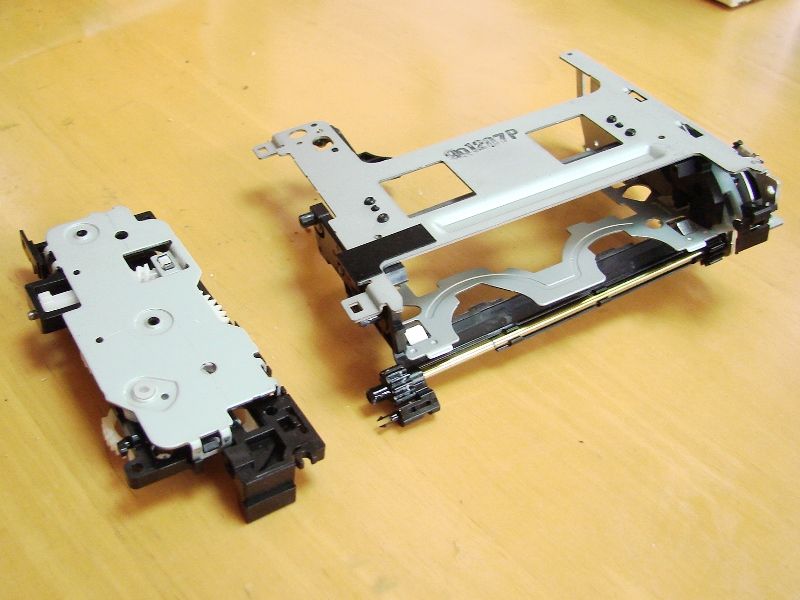

次に、取り外したカセコンをバラします。
まずはウォームギァとウォームホイールの金属とギア部分を外します。

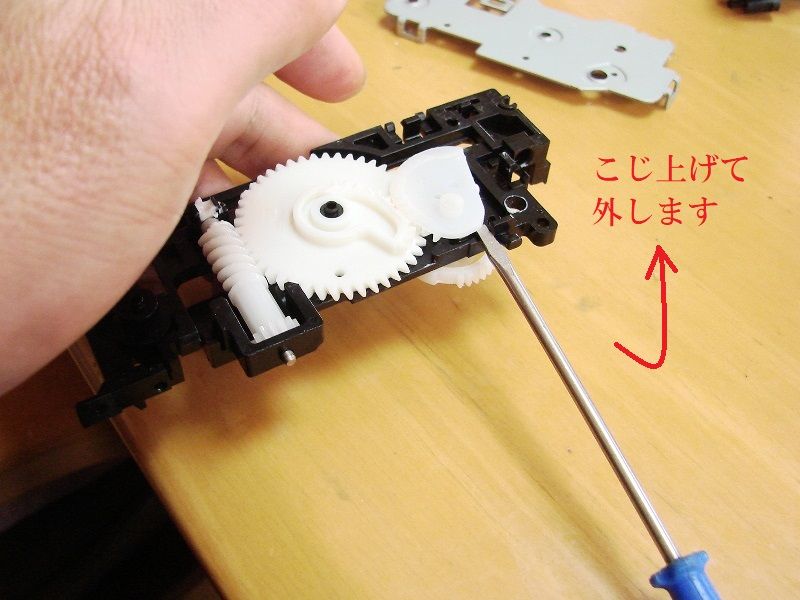

小さいドライバーなどで左右のツメを押しながら引き出して外します。


外れるとこんな感じです。

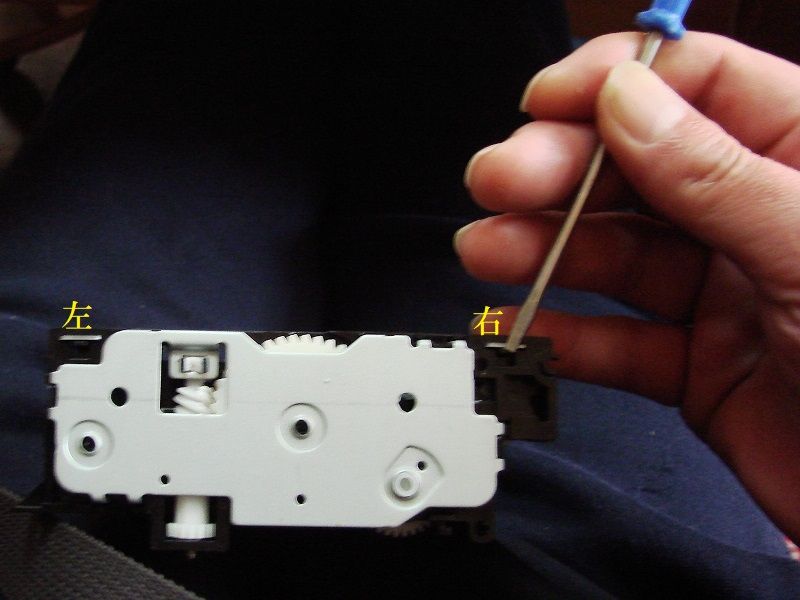

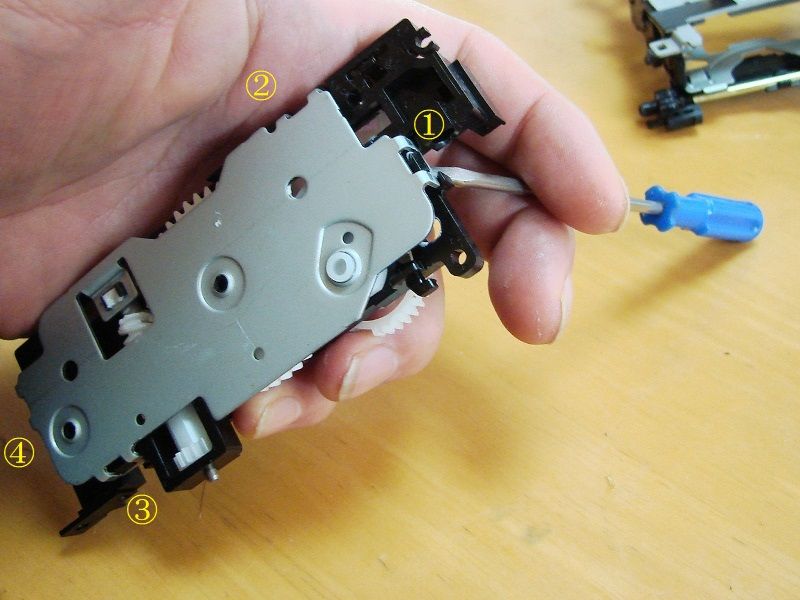

また小さいドライバーなどで ボッチを押し込みながらスチールカバーをとります。
後ろとか横とかから外さずに①②の順番で外すしていくと簡単に外れます。

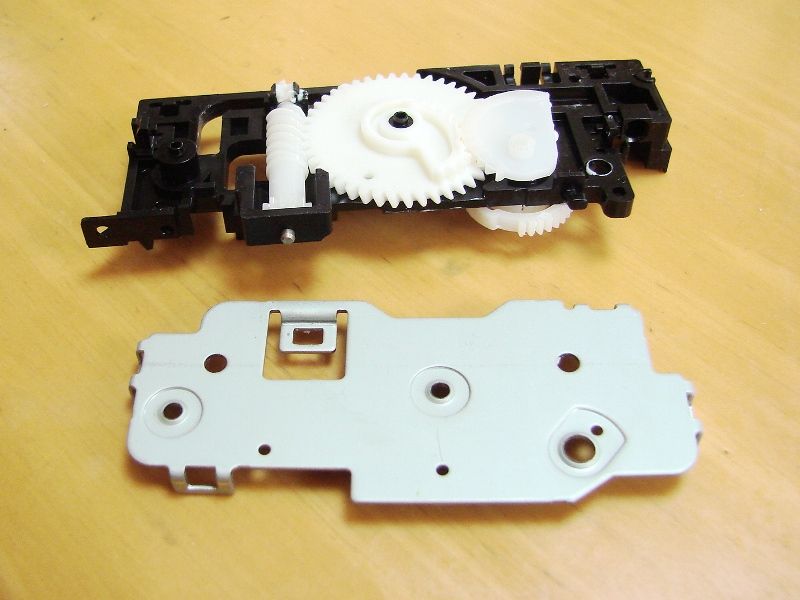

するとこんな感じ、、

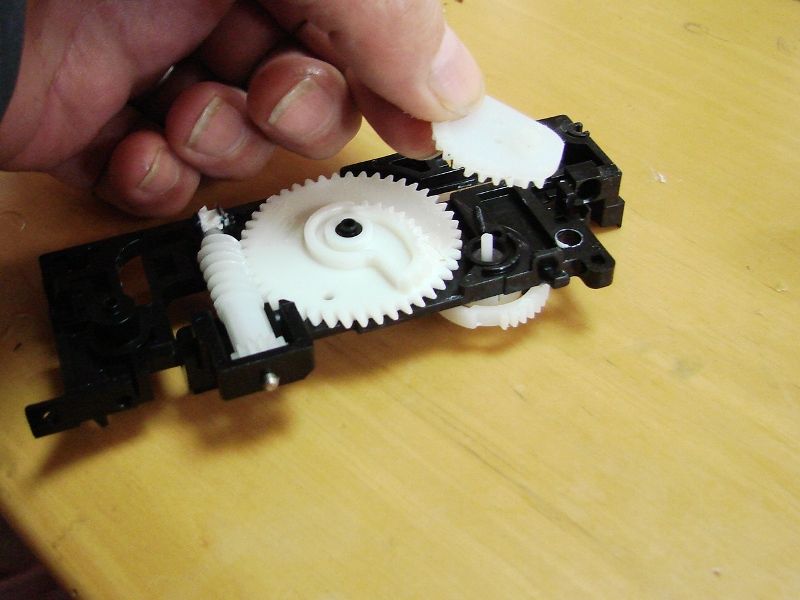

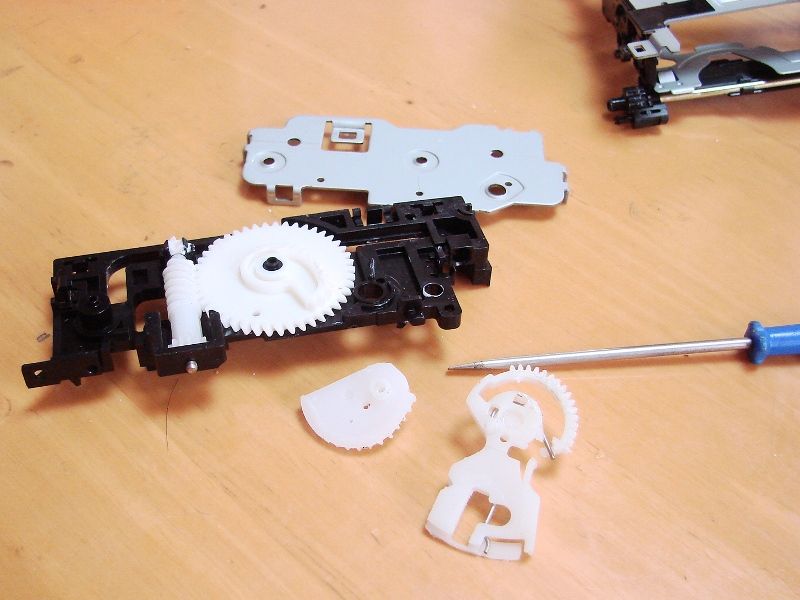

大きなウォームホィールの脇にある変形ギァを下にある駆動ギァから離します。


​すると、ドライバーの下にある 駆動ギァが変に割れていました 。​
​これでは  テープ排出時には真っ直ぐに排出できず、出口で引っ掛かったり します。​
なにより、8ミリテープが入っていったとしても正常なローディング位置にテープを
​セット出来ずにテープを痛めたり、 テープがくねくねワカメ状態 になったりします。​

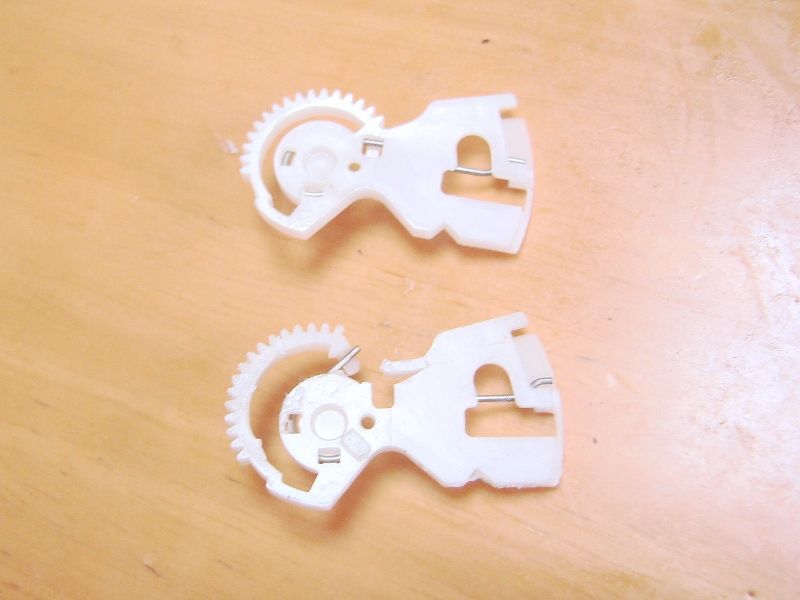

下が割れたギァ、、上が交換するギァ、、


交換する駆動ギァをセットしたら、変形ギァをはめ込んで組み立てます、、、が、、
駆動ギァはハメてから外側に目いっぱい回転させておかないと
変形ギァが差し込めません。

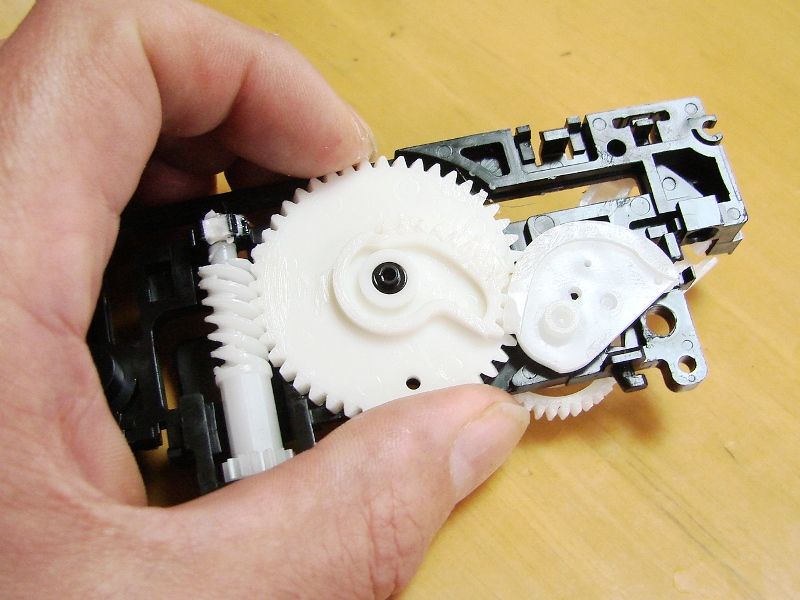

​ギァの端と端が嚙み合うようにしてから組みます。写真はギァがずれてて 悪い例 。​


​こちらが 良い組み方 で、ギァの端と端が嚙み合うようになっています。​

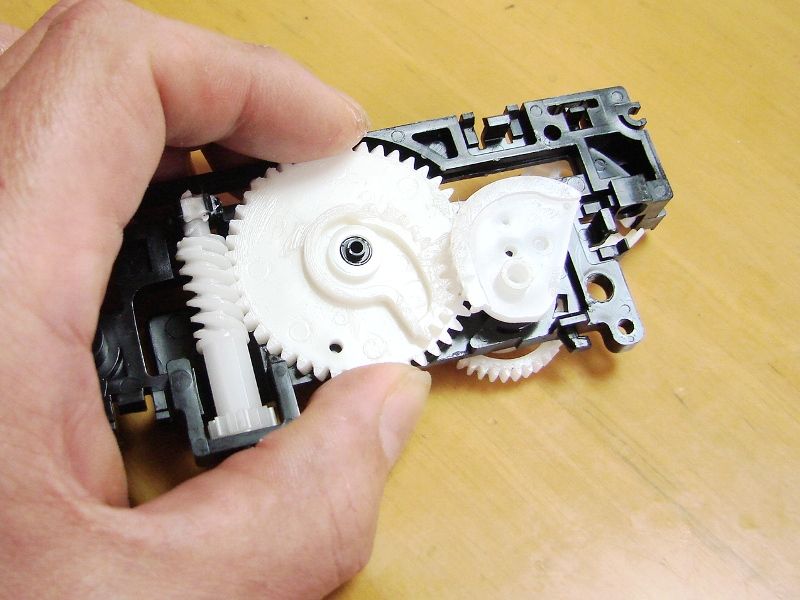

変形ギァと駆動ギァは指で挟んで、押し込んで パチッ とはめ込みます。
​ ここがポイント!
​

はまりにくい時は駆動ギアをほんの少しだけ 左右に回転させてみてください。
スポッと入るはず。

抜けにくくなってはいますが駆動ギァとはぎっちりと押し込んではめてくださいね。

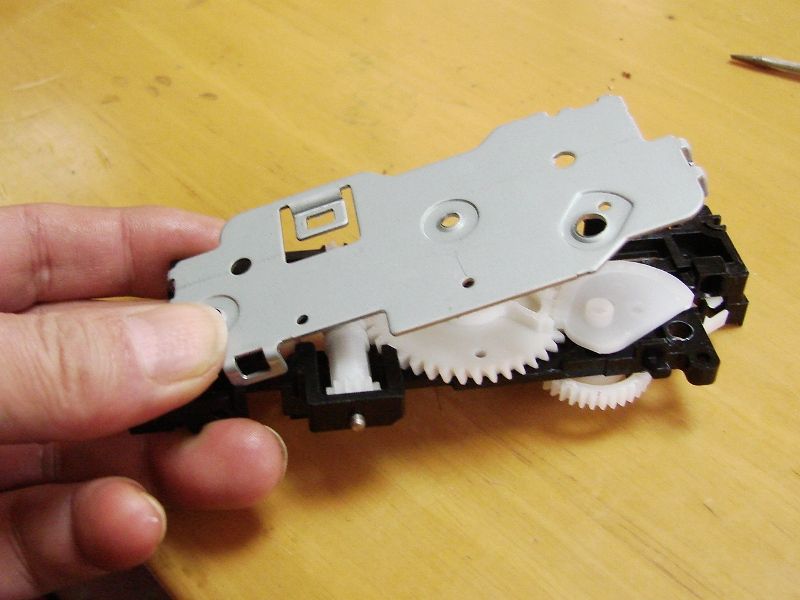

​ 部品交換が終わったので、組み立てていきます 。
スチールのカバーは下側(画面左側)から上側に向かって、
順番にこれも パチッ とはめ込みます。​



組みあがったらカセコン本体へ取り付けていきます。

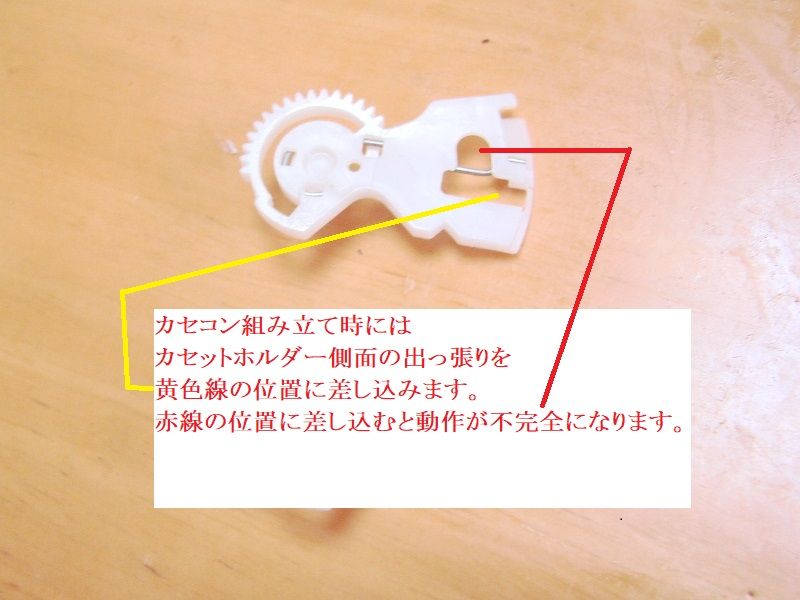

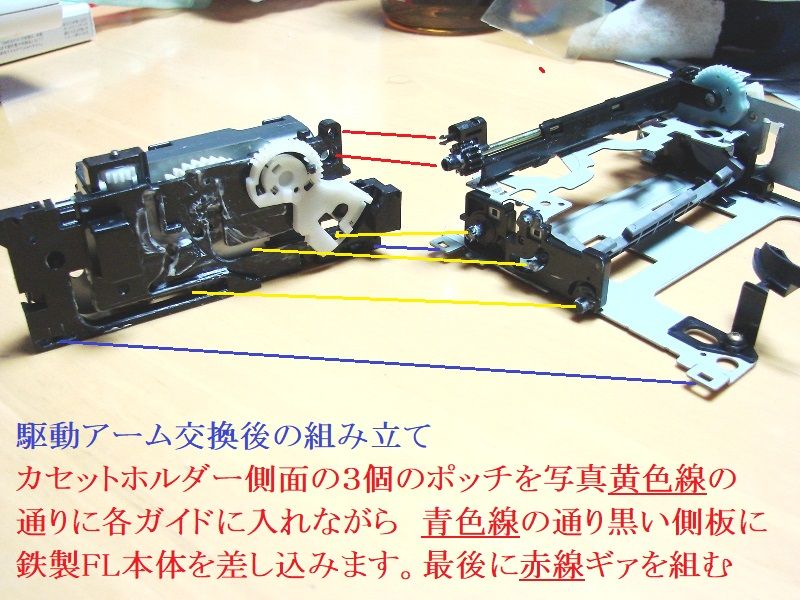

組み上げる時にピン(ポッチ)をどこに入れればいいのか? 写真を追加しました。

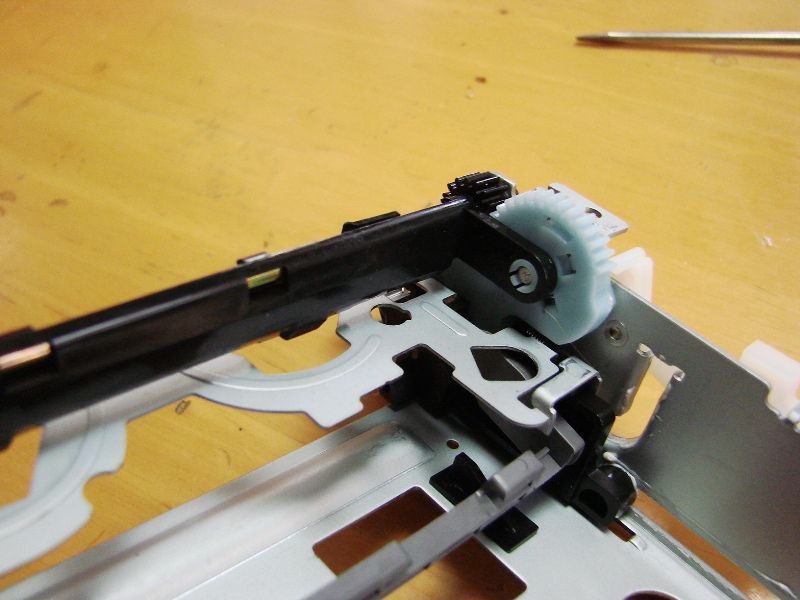

側板に 金属製のFL本体を差し込みます
​​​​ ​駆動アームギアの可動部 は 必ず グリスアップ をしましょう。(大事です) ​​​​​
​ ​​​プラスチック、樹脂用グリス ​​​​ を薄く塗ってあげます。
(茶色の金属用グリスは使用しないで! ​ ​白色のプラスチック用グリス​​ です)

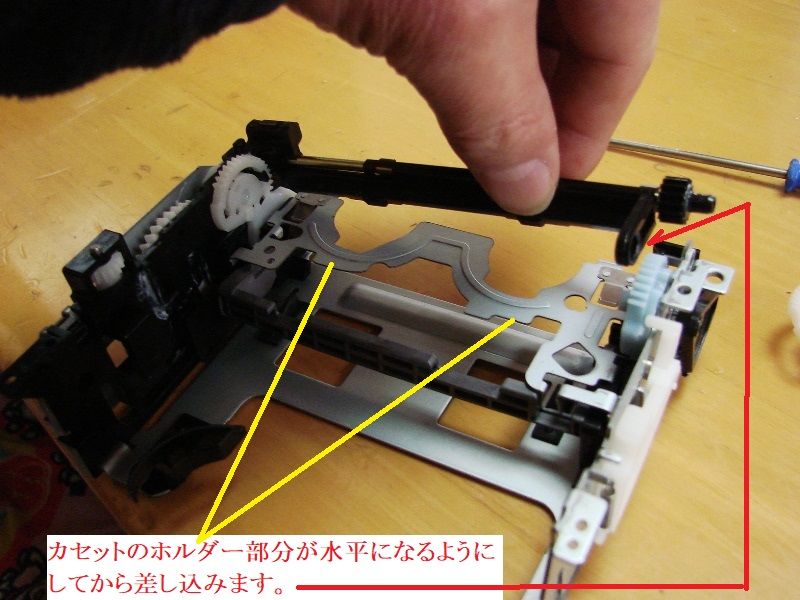

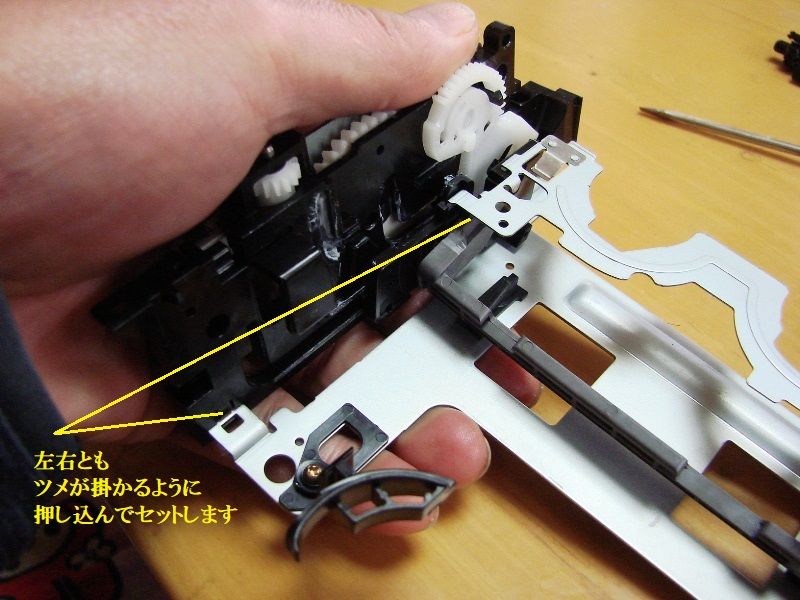

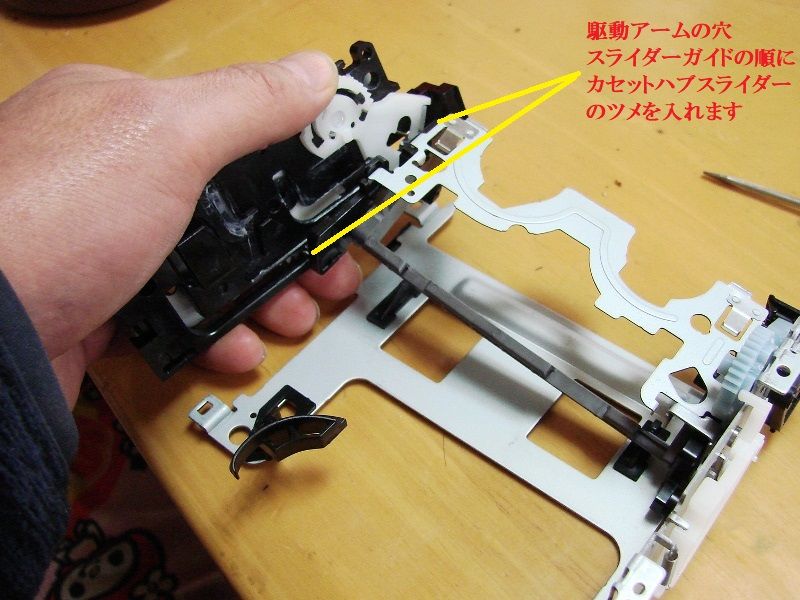

先に交換した駆動ギァ側に差し込んでから
反対側のギァの出っ張りに穴部分を差し込んでいきますが、

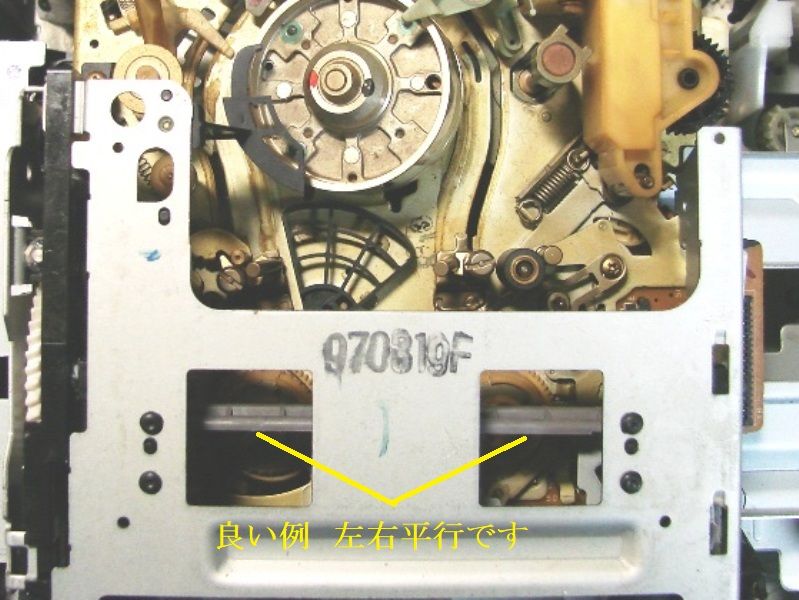

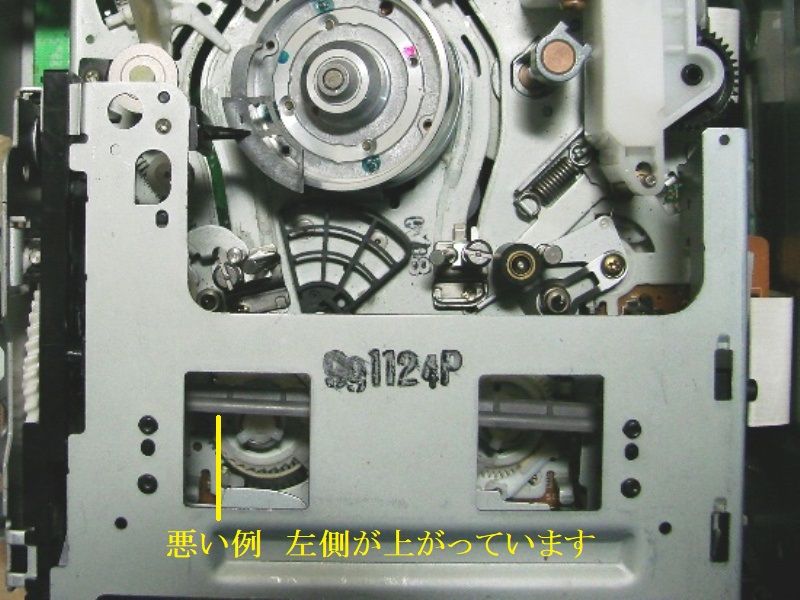

​この左側のギァに差し込む時に  左右平行になる状態にしてから差し込みます 。​
​左右の傾きがあるとテープ挿入も傾いてしまい
テープがうまく引き込まれなかったりもするので。​

​ここがポイント!​

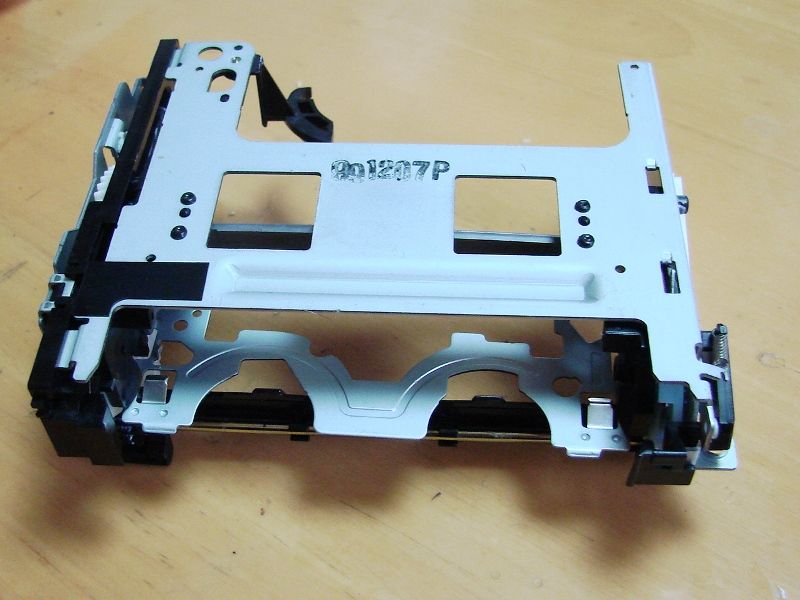

出来上がり


あとは カセコンを8ミリメカユニットにセットするだけ
カセコンセット時の注意点は以前紹介していますが、、、、
カセコンの手前左側にあるフックをメカユニットの穴に入れながら、
カセコンをセットしていきます



​ここで注意点!​
​​カセコン側の ウォームギァ と メカユニット側の プーリーギァ が嚙み合うように
取り付けしますが、ただ単にカセコンを押し込むとプーリーギァが押し込まれて
下がるだけで嚙み合わない場合があり、こうなると組み立てた後でプーリーギァは
回転してもカセットを
引き込んでくれません。
一旦プーリーギァが押し下げられたら、ピンセットなどで上に持ち上げてもう一度
うまく カセコンのギアが嚙み合うようにしてあげましょう。

絡んだテープを救出して元通りに組み立てたのに、テープを引き込まなくなった。
という場合はギァが嚙み合っていない場合が多い!! ​​
。 ​ここがポイント!​


カセコンがうまくセット出来たか、チェックの仕方
(EV-S1100  EV-S2200などはメカユニット装着のままでは出来ません。)
メカユニットにセットしたら ウォームギァを指で左右に少し回してみましょう


​​ウォームギァを左右に動かした時に 右側のリール台(T)が回転すればOKです!
( ギァが嚙み合っていればウォームギァの回転は重く、嚙み合っていなければ
とても軽く回ります 。)
​



組み合わせに一度失敗するとFLプーリーギアは 下に押し下げられたままですから、
細いドライバーかピンセットで 上に持ち上げてから 組み直してください。
​ここもポイント!​

(回転させながらだと持ち上がりやすいようです)


無事にカセコンが装着できたら、フロントパネルを取り付けます。
ここで 注意点。。​
フロントパネルはそのまま取り付けすると、テープ排出時に扉が開閉しないので
テープの取り出しができません。
フロントパネルを取付ける際には 指で扉を押し上げた状態ではめ込んであげます。
これはカセコンのテープ挿入口にある扉開閉アームが扉を押し上げて開くように
して
あげる為のひと手間です。(WV-H2  WV-BS2はVHS側のみ行います)



あとは 上蓋を取り付ければ修理完了です!

これで
8ミリテープ排出時 出口でテープが引っ掛かる
という事もなくなります。
何よりも 大切なビデオテープを痛めずに済みますので安心です。

依頼された方には 大変喜んで頂きました。(^-^)ニコ!
めでたし めでたし

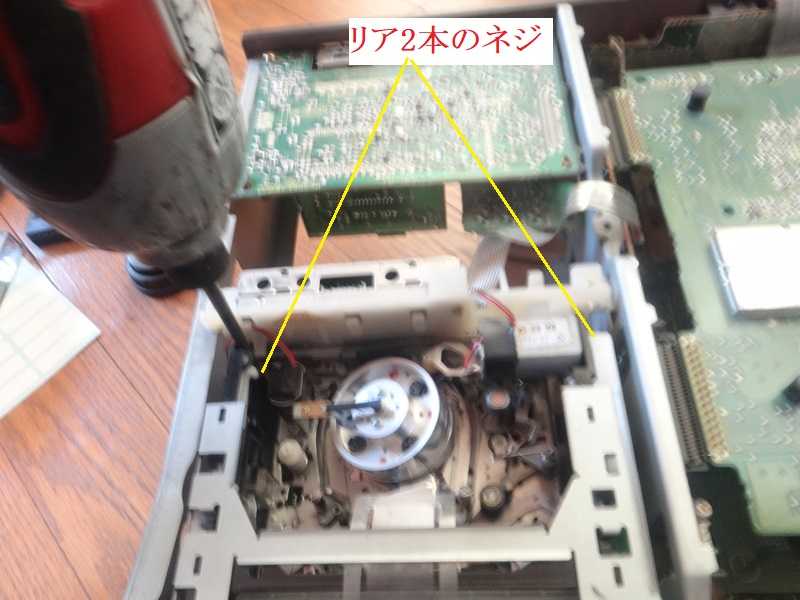

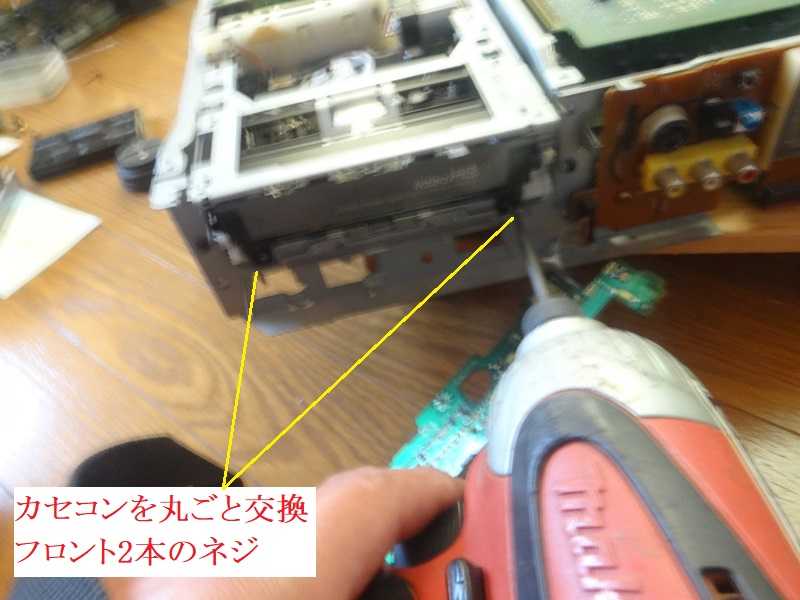

EV-S1500  EV-BS2000  EV-S2500  EV-BS3000などのメカユニットの異なるカセコン外しネジ

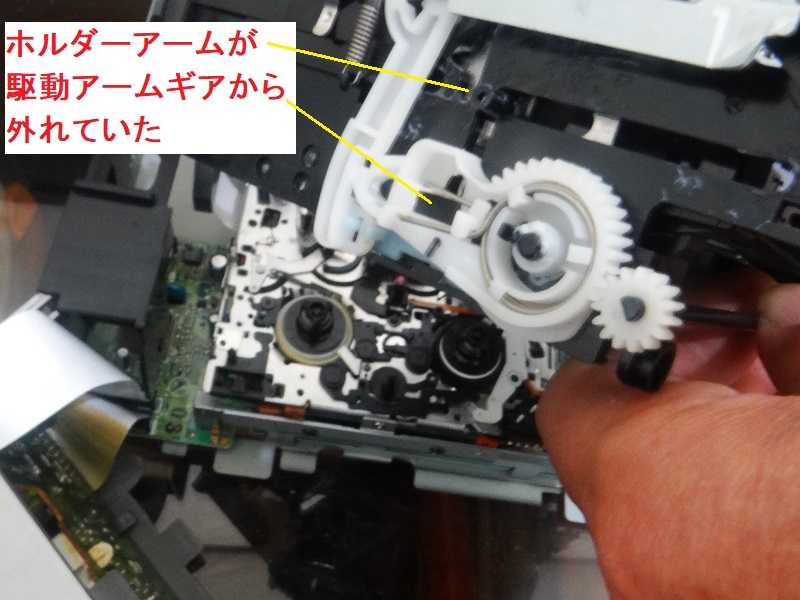

カセット入排出出来ない場合。駆動アームギアからホルダーのアームがはずれている事も、、。


ビデオデッキを長く楽しむために
時々おこなって欲しいのは  ​ヘッドの掃除​  と  ​ピンチローラーのゴム保護剤塗付​

基本的に 8ミリデッキVHSデッキは同じメカを使用していますので
型番の違うダブルデッキの記事も参考になさると良いでしょう。​
