​​ ​ビデオテープがからんでしまった!​
そんな経験ありませんか?
​
修理するのは

再生は出来てても 早送りや巻き戻しをするとギァの音がガラガラしたり
​​​​​​​​​テープがからんでしまったりするという ダブルデッキWV-TW2ですが、
8ミリビデオデッキは年数経過とともにこの症状が出やすくなります。
これは ​ リール台というギァ部品のひび割れが原因なのです!


​​修理難易度  ​​ ☆☆☆☆ Lv4中級 ​​

リール台(S)の交換後は バックテンションの調整 が必要です。
​ 調整経験の無い方にはお勧めできません。プロにお任せした方が良いです。 ​​​



リール台とは?
ビデオテープを巻き取っているリールが乗る台で、だから「リール台」。
左右2個あり、リール台の歯車が回る事でビデオテープを巻き取ります。

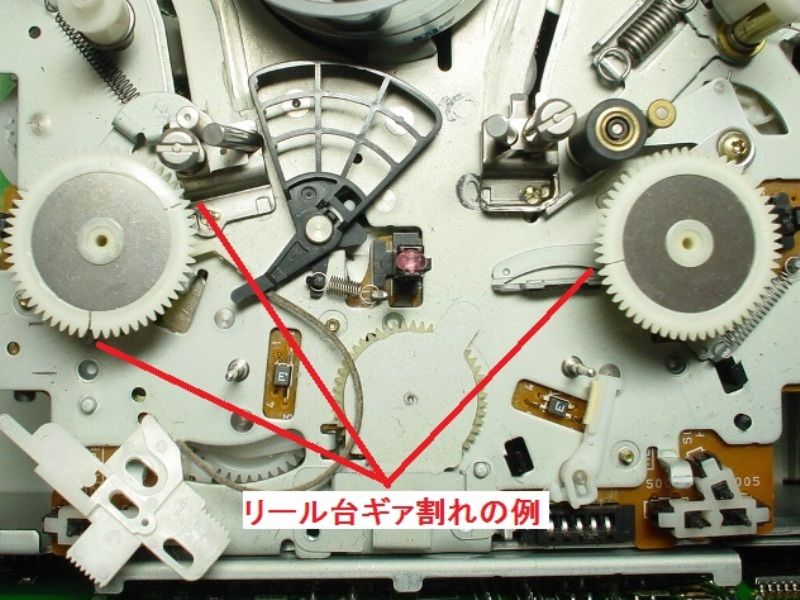

ところが このリール台のギァがひび割れてしまい 均一に回転できない為に
​いわゆる バックラッシュを起こして テープがからんでしまうのです 。​
場合によっては
からんだ状態を知らずにカセット排出させて テープが切れてしまった り
リール台のギァがリールロック解除プレートに引っ掛かりテープの送り出しが

出来ずに まったく再生が出来ない状態にもなります。


それでは作業に入ります。

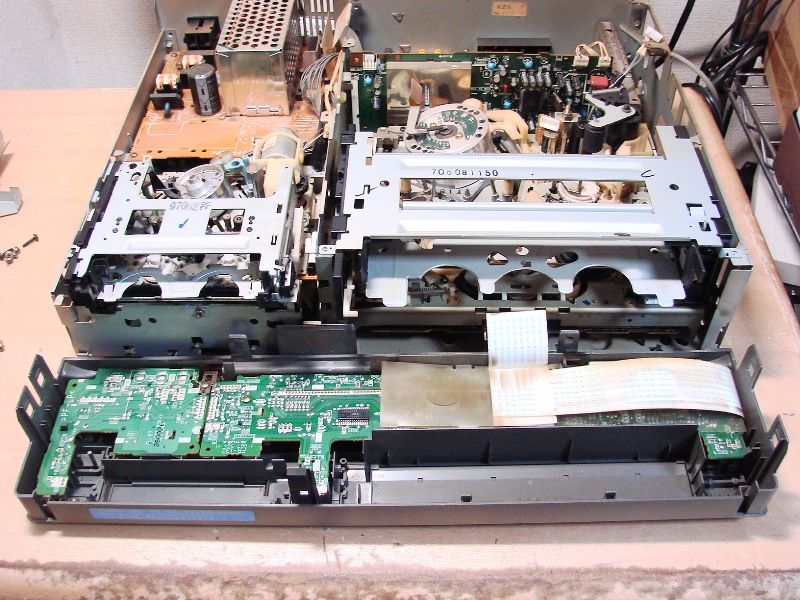

本体左右2本づつのネジを取って天板を外し、フロントパネルも外します。

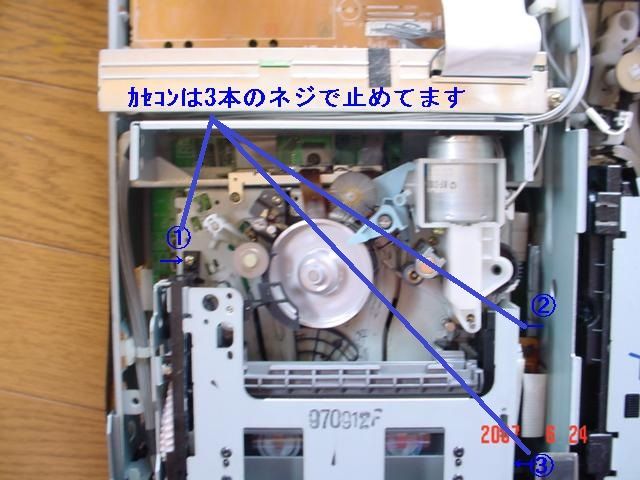

左側が8ミリビデオのメカで、これのカセコンを取り除いていきます
カセコンの取り外し取り付け方の注意点については次の記事に詳しく掲載しています
8ミリビデオ 修理 WV-BS2 ②8テープ引き込まないカセコン取付


カセコンを取り除くとリール台というギアが見えてきますので、
リールロック解除プレートを取ってテンレギバンドを外してから交換します。

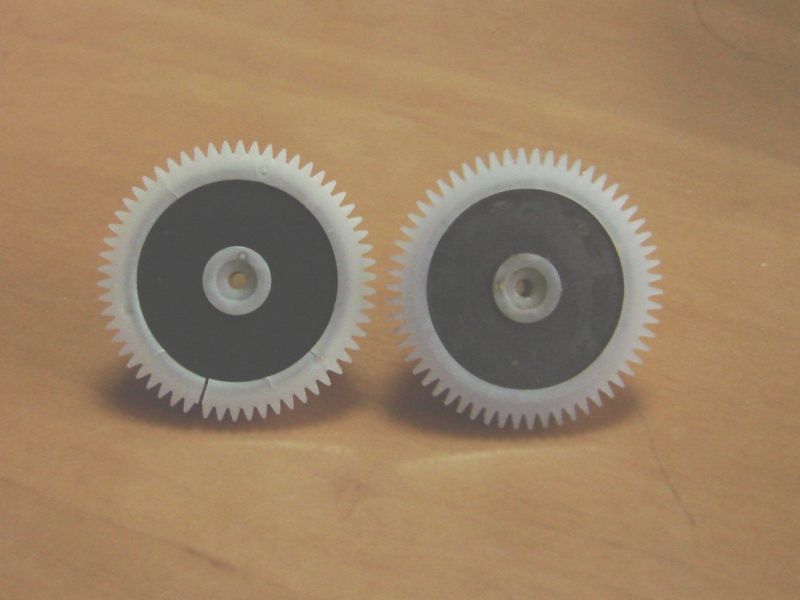

リール台を取り出すと やはりギァがひび割れています。
左側が リール台(S)        右側が リール台(T) といいます。


ギアのひび割れによって歯車の噛み合わせが悪くなって
テープ早送り 巻き戻し時にバックラッシュを起こしてテープがからむのです。

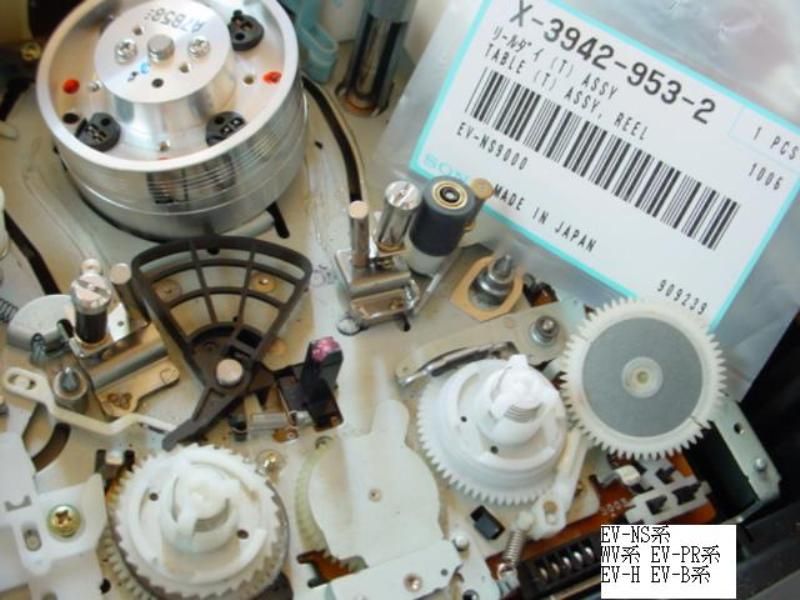

部品の交換をします。


リール台を交換したら 必ず ​バックテンションの調整​ をします。

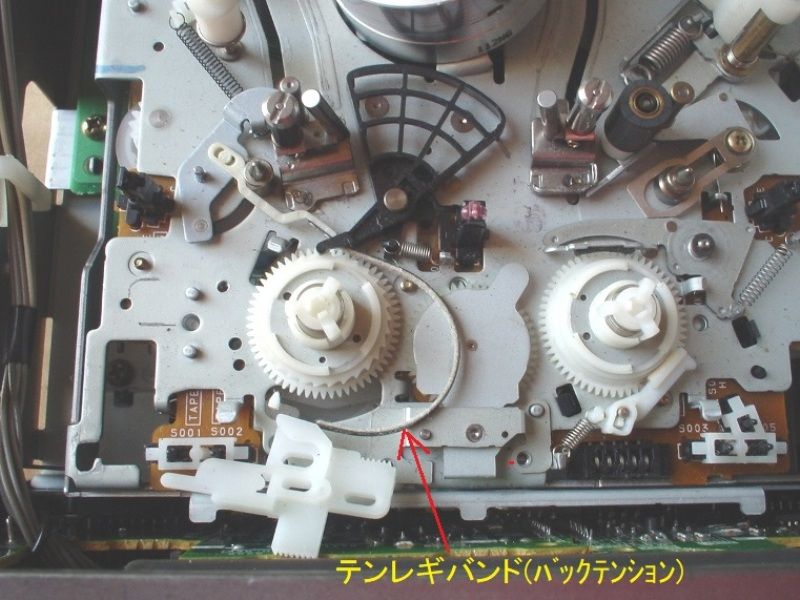

バックテンションとは テンレギバンドによって テープ再生時にテンションを掛けて
回転ヘッドとの圧着を保ちテープトレースを均一にしているのです
。


​バックテンションが合っていないとテープトレースが悪くてテープを痛めます、​

​何よりピンチローラーからテープが外れる事もあり テープがからみます 。​
もちろん再生などは出来なくなります。
だから 最後にバックテンションの調整を行うのです。
バックテンション調整用のカセットを使用して10グラム/Cmになるように
調整すればOK!  (もちろん非売品で技術者用です)



バックテンションの調整を終えたら バラしたのと逆に組み立てていきます

たまに、 リール台ギアをそのまま接着剤などで補修 しているデッキを見かけますが、
ほとんどの場合リール台が接着では直っていないし、 バックテンションが調整されて
なくて、テープがからむ状態のままかえって悪化している ケースがあります。

最後にフロントパネルはそのまま取り付けすると、
テープ排出時に扉が開閉しないのでテープの取り出しができません。
それで、
フロントパネルを取付ける際には 指で扉を押し上げた状態ではめ込んであげます。
これはカセコンのテープ挿入口にある扉開閉アームで扉を開けるようにしてあげる為
のひと手間です。

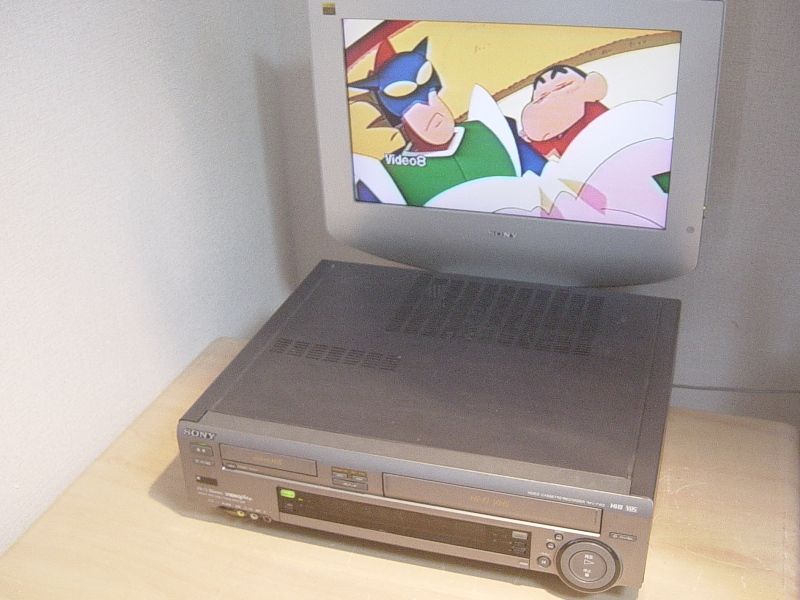

これで早送り 巻き戻しも正常で テープがからむ事も無くなり
きれいに再生できます。


無事に修理完了!
めでたし めでたし
​​​​​​​​

ビデオデッキを長く楽しむために
時々おこなって欲しいのは  ​ヘッドの掃除​  と  ​ピンチローラーのゴム保護剤塗付​

基本的に 8ミリデッキVHSデッキは同じメカを使用していますので
型番の違うダブルデッキの記事も参考になさると良いでしょう。​
