8ミリビデオ修理 EV-BH10 ③結露マークが点灯テープを挿入してもすぐに排出される_駆動アームギア

カテゴリ： 8ミリビデオデッキ　修理

8ミリビデオデッキの故障でお困りの方のお役に立てれば

修理の仕方を無料公開しております。(個人的備忘録)
また、業者ではありませんがお困りの方に個人的に修理をお受けしております。

ＳＯＮＹ製　 8ミリビデオデッキ　EV-BH10
Video8テープ　Hi８ビデオテープ　の再生ができる機種

修理をお受けする前に、直る見込みはあるのか

下の短い文面から故障個所を探ってみましょう。

「結露」マークが点灯し、テープを挿入しても
すぐに排出される様になってしまいました。

との事で
考えられるのは

1、結露センサーの不具合
　結露によって回転ヘッドにテープが張り付くのを防ぐために
　結露時にはカセットを強制排出させています。
　排出時には排出を知らせる「結露」点滅表示がされます。

2、ヘッドの汚れ、カセット装着不全やテープトレース不良などで
　テープスレッディング時に回転ヘッドの回転が止まり
　カセットが強制排出されている。
　排出時には排出を知らせる「結露」点滅表示がされます。

3、年数経過でテンレギバンド硬化によりテープスレッディングが
　出来ずにカセットが強制排出されている。

　排出時には排出を知らせる「結露」点滅表示がされます。

などで
結露センサーやカセコンの不具合が考えられ
直る可能性10％とお伝えの上で修理着手させていただきました。

山形県山形市Ｔさま修理依頼品

☆☆☆　 Lv3初中級

電気製品、機械類の組み立てや修理経験の無い方にはおすすめできません。

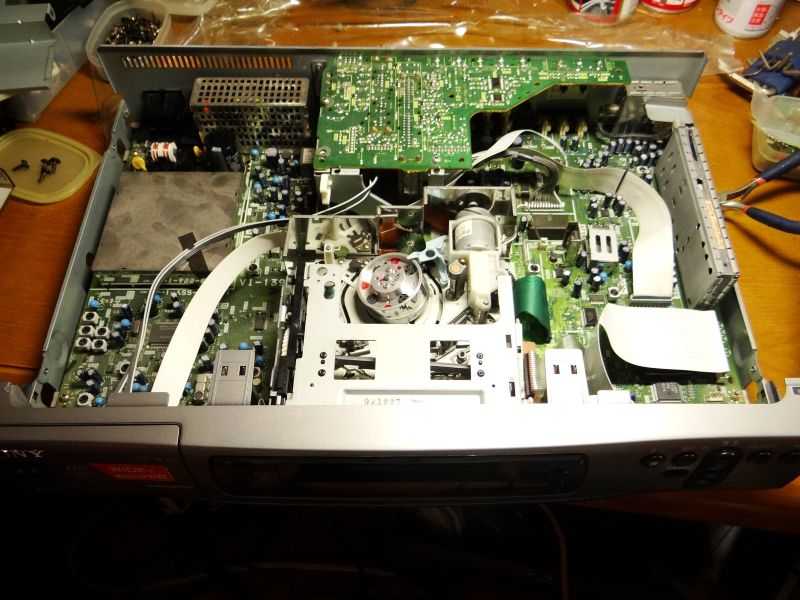

天板を取って状態を確認していきます。

カセットを引き込んでテープ再生できる位置にセットしている
カセットコンパートメント（通称カセコン）の不具合のようで

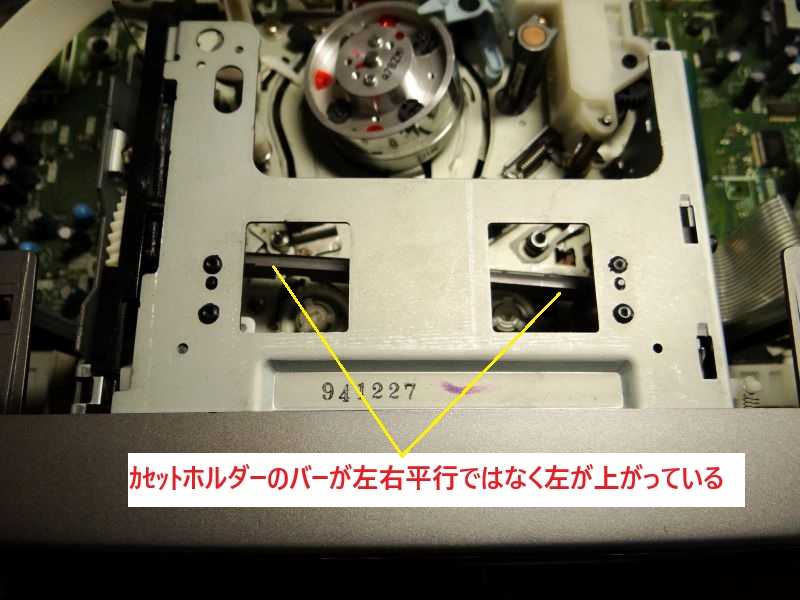

カセット挿入しても真っ直ぐに引き込まれず斜めに引き込まれているようだ！

これが原因でカセットがしっかりとセット出来ずに宙に浮いている状態な為に
テープを引き出して回転ヘッドにテープスレッディングがうまく出来ずに

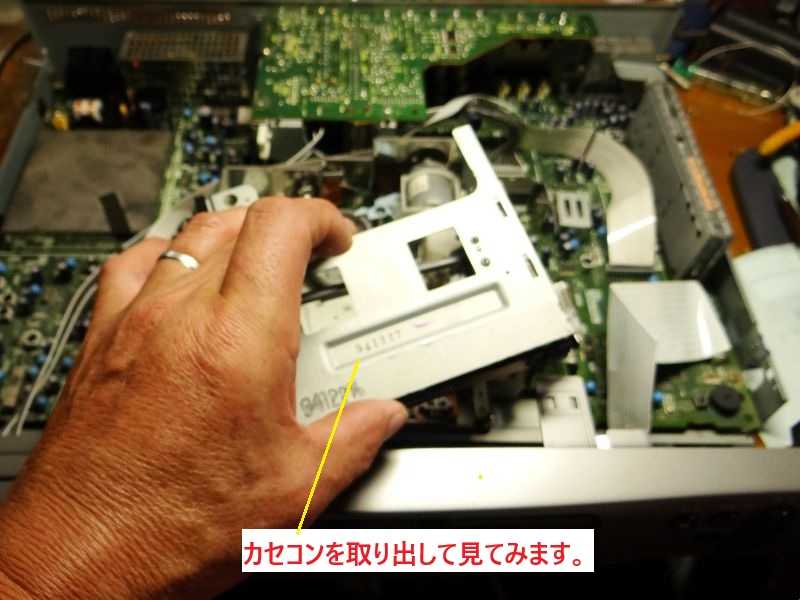

強制排出されています。　　　　カセコンを取り出して見てみます。

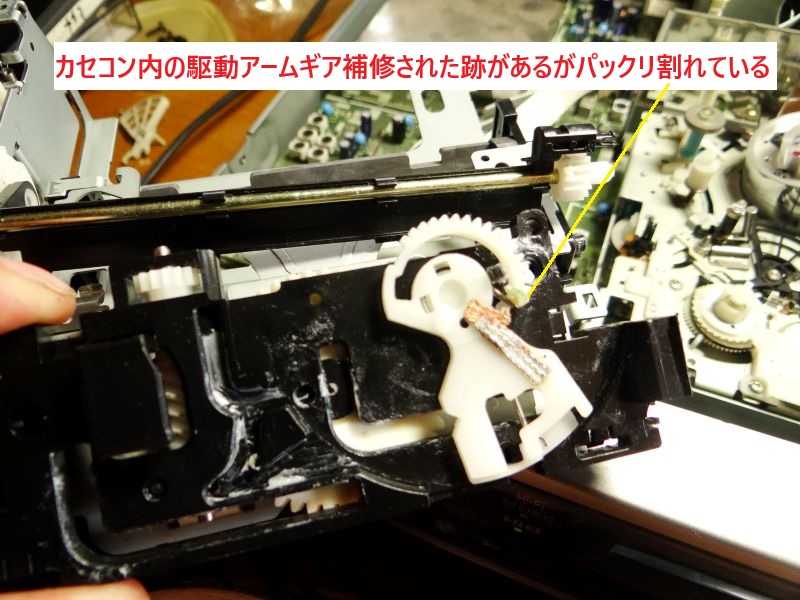

駆動アームギア補修の跡がありましたが　パックリ割れていて
カセットがしっかりとセット出来ない原因はこれでした。改めて補修対応しました。
結露マークの点滅は結露している為ではなくて、カセットのセット不良で排出されて
いて、カセット排出してますよマークが点滅していたのでした。
(8ミリカセット排出時は必ずマーク点滅するようになっています)

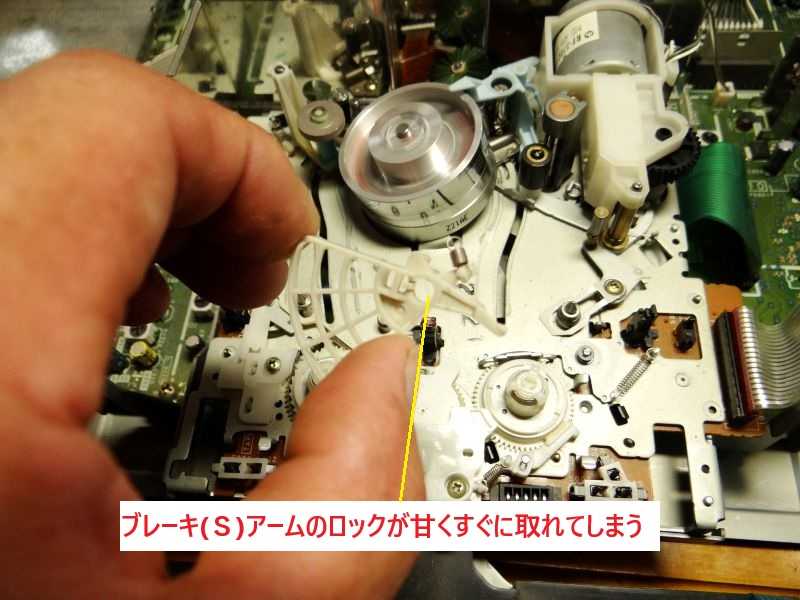

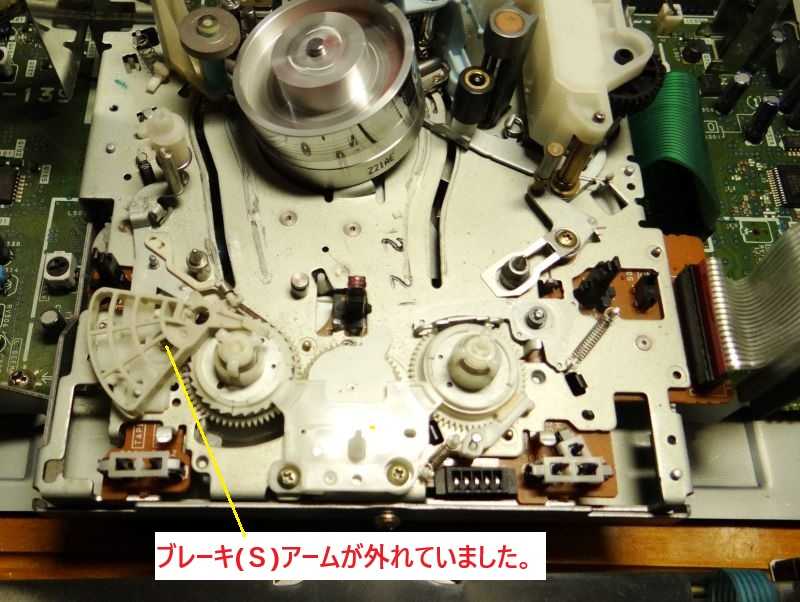

さらにはブレーキ(Ｓ)アームが外れていて

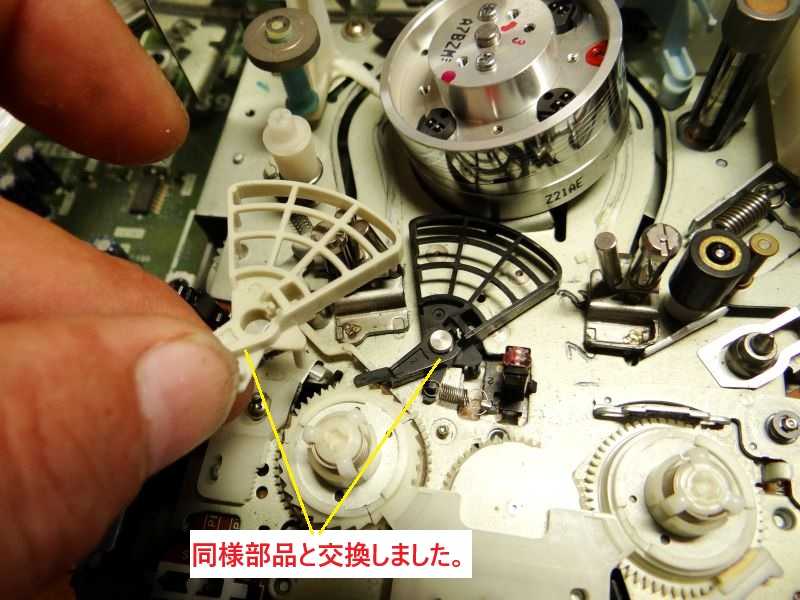

すぐに外れてしまう状態でしたので手持ち部品と交換しました。

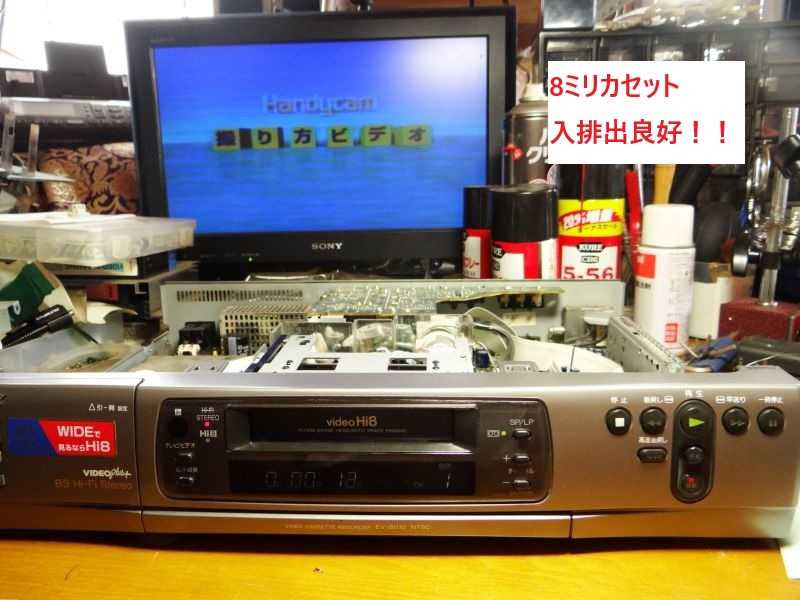

これで８ミリテープ入排出良好

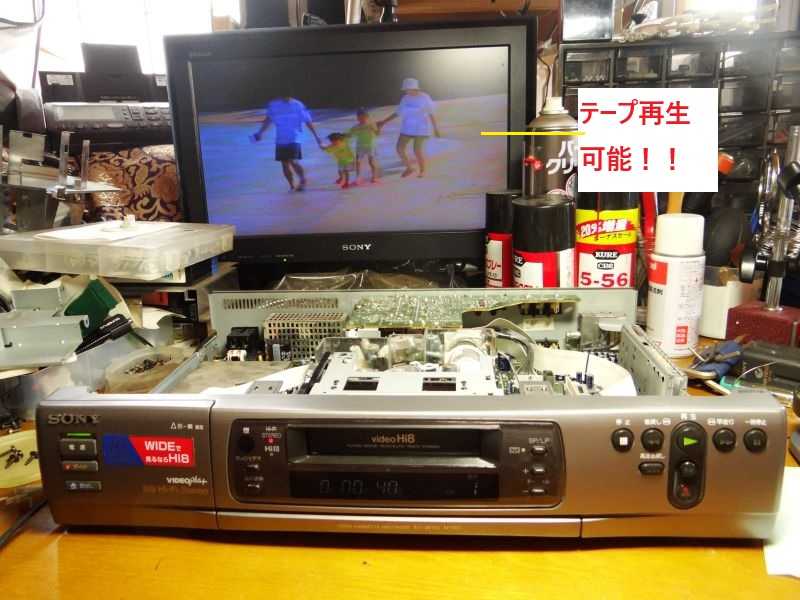

テープ再生可能になりました。

以上　
全力で修理着手させて頂きカセット入排出　テープ再生動作確認の上で

修理完了とします。

着手金5000円のみで修理完了、部品代や修理費用はいただいておりません。

めでたし　めでたし

（ちなみに 8ミリビデオは現在メーカーSONYでは修理受付を終了しております。
また、修理専門業者での修理は状態により25000円～45000円程掛かるようです。）

参考
ＶＨＳ側メカユニットの外し方や組みなおしの注意点などの詳細記事
8ミリビデオ修理 WV-BS2 ①再生出来ないVスライドギァークリック！

部品補修などの詳細記事
8ミリビデオ　修理　必見！　部品補修の仕方クリック！

8ミリカセコンの取り外し　取り付けの詳細記事
8ミリビデオ修理 WV-BS2 ②8テープ引き込まないカセコン取付クリック！
