2011.06.21

ガンツスーツその３５「ぱ～と１の復習」

(2)

カテゴリ： GANTZ

豪がガンツスーツの丸いやつを光らせたいという願望を成就すべく綴ってきた製作日記ですが、これからはもう少し掘り下げて紹介していきたいと思います。

先ずはＬＥＤを光らせるために用意したものです。

上段左より
電池ボックス単３×４　１９０円（ホームセンター）
バッテリースナップ　１０５円（ホームセンター）

下段左より
プリント基板　１５０円ぐらいだったかな（ホームセンター）
ＬＥＤ（青）３ｍｍ５個入り２５０円（ヨドバシカメラ、ジョーシン）
イヤホン５ｍ　１０５円（１００円ショップ）

電球は全体的に光りますが、ＬＥＤは光の方向があるので、指向特性が３０°とかでしたら、スーツの丸いやつに仕込んだ場合全体的に光ってくれないんじゃないかと思います。

今回入手に苦労したのはやはりＬＥＤです。
豪は関西に住んでいるので、大阪のヨドバシカメラやジョーシンでこのＬＥＤを見つけました。ホームセンターに売っているのは高くて４４個揃えるにはかなりの出費になります。

次にＬＥＤの光らせ方です。

この作業ではどうしても「はんだごて」が必要になります。
繋ぎ方は並列つなぎにしてます。
小学生の時の理科の時間に電球をつないだ経験があるかと思います。
直列つなぎだと電球の光り方が弱く、並列つなぎだと１個つないだ時と同じ明るさでいくつもの電球が光ってくれます。

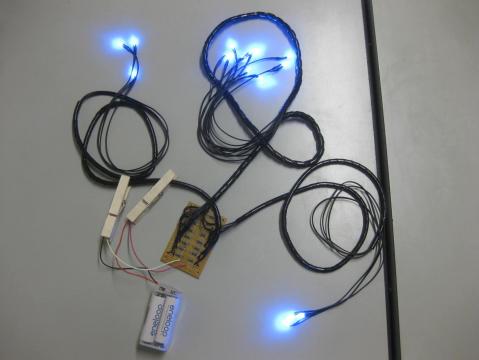

この並列つなぎで１６個のＬＥＤを光らせてます。

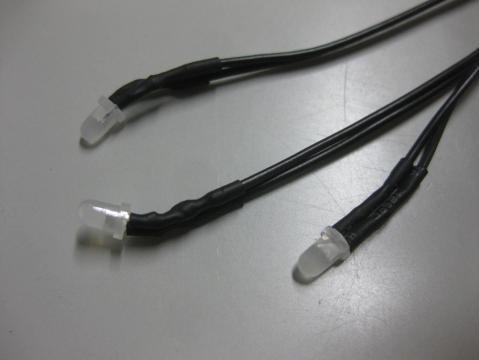

コードは１００円ショップで買ったイヤホンのコードを切って使いました。

基盤についている抵抗（青いくて筋のはいってる部品です）についてですが、このＬＥＤの場合３Ｖ（乾電池１．５Ｖ２本）では抵抗無しでも光ります。

ここがＬＥＤのややこしいところなんですが、説明書によると電圧３～７．５Ｖまでは梱包されてる抵抗を１個をつなぎます。

ちなみに基盤の裏はこうなってます。
ややこしや～。
