2019.07.07

GANTZスーツを作ろう　新たなるパーツ作りその２

カテゴリ：カテゴリ未分類

前回までの復習～

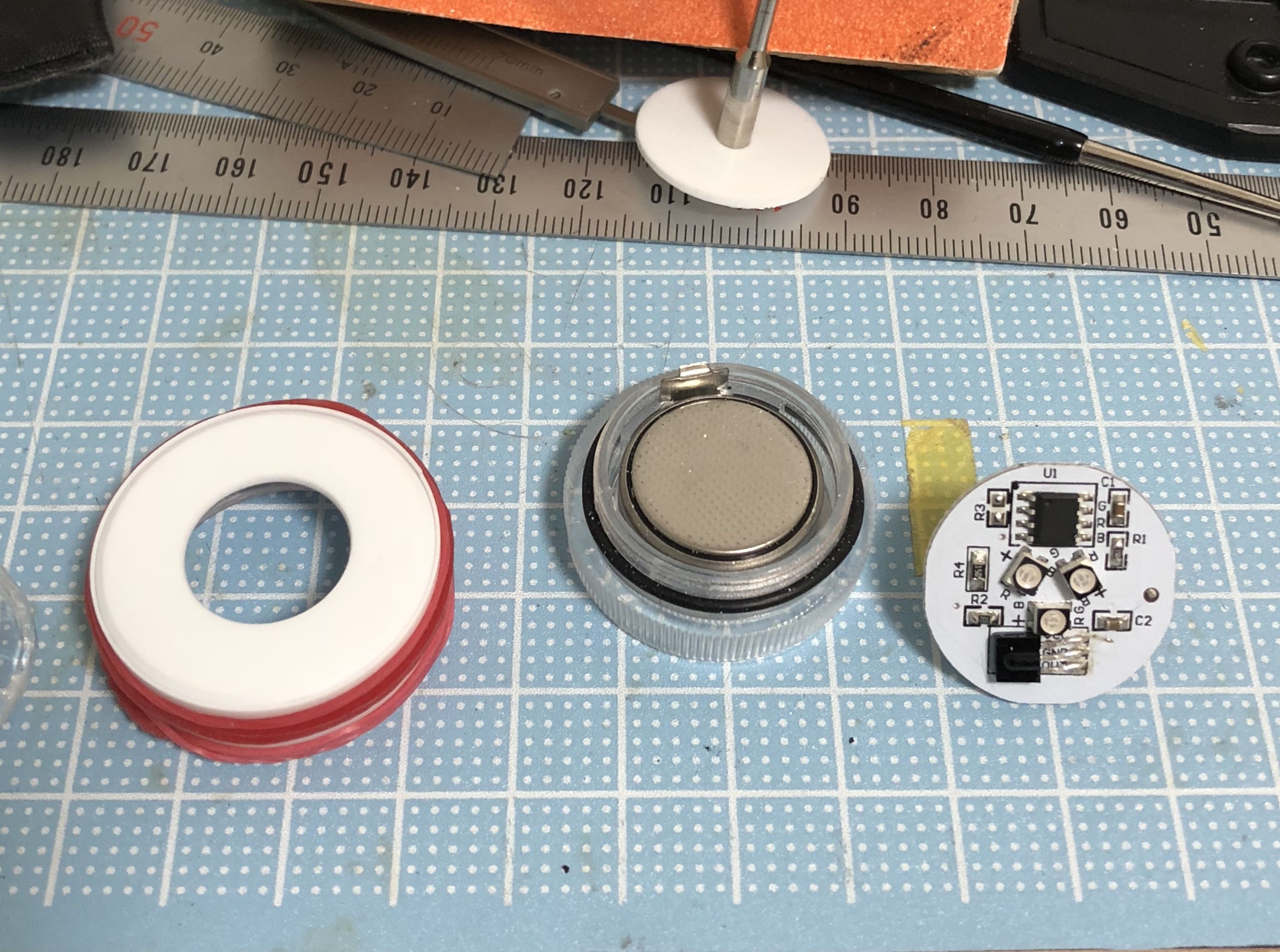

作成した装飾用のプラ板は４つです。
寸法は下記の通りです。
形を整えたりするときにペーパー掛けしたりするので少し削り代を見ておいた方がいいです。

１．嵩上げ用（厚さ１ｍｍ）※画像上段左端
　　ドーム部分に飛び出してる黒い部品があるので嵩上げが必要です。
　　外径３０．５ｍｍ　内径２３ｍｍ
２．レンズはめ込み用（厚さ１ｍｍ）穴小※画像下段左端
　　外径３０．５ｍｍ　内径１５ｍｍ

　　外径３０．５ｍｍ　内径１８．５ｍｍ
４．蓋の周囲用（厚さ0.3ｍｍ）※画像なし
　　縦１１．７ｍｍ　長さ３０．５×３．１４＝９５．８ｍｍ

蓋のガワを作ろう
ドーム部分を切除した蓋に装飾用のプラ板を接着します。
下から順に
蓋　→　嵩上げ用（厚さ１ｍｍ）　→　レンズはめ込み用（厚さ１ｍｍ）穴大
　→　レンズはめ込み用（厚さ１ｍｍ）穴小
そして蓋の周囲を厚さ0.3ｍｍのプラ板で円錐台が円柱になるように巻き、輪ゴムでグルグル巻きにしてプラ板を固定し放置。

形を整えよう
放置し終わったら蓋の周囲に巻きつけたプラ板の継ぎ目をパテ埋めしたり削ったり、角の面取りをしたりしてパーツの形を整えます。
気をつけないといけないのは円錐台が円柱になったということ。

巻きつけた厚み０．３ｍｍのプラ板が接してているのは蓋の下端と上面につけたプラ板のみなのです。
何が言いたいのかというと削りすぎに注意してくだちい。

はい！
これで蓋の内側のネジ山はそのまま

「ぬぁっはっはっはっ! どうだぁ～。
　なんか今すぐにでもやれそうな気がしてきただろう！」
