楽しい工作第五回目

楽しい工作第五回目「２４Ｖトランスの取り付け方」最近ｗトランスの取り付けにお困りの方が多数いらっしゃいますので解説したいと思いますｍ（＿　＿）ｍ (　ﾟДﾟ)　まず用意する物　２４Ｖトランスですね！(　ﾟДﾟ)　販社やオークションで手に入れたやつはこんな状態ですそんで！(　ﾟДﾟ)　オイラのお薦めは！(　ﾟДﾟ)　コレ！１００円ショップの延長コードを使います。(　ﾟДﾟ)　メスの部分を使いまして！(　ﾟДﾟ)　このように繋げます！　繋げた部分は　　ビニールテープやカシメで絶縁してくださいよｗ※注意　コンセントが付属されていないトランスも有りますので極性に注意して１００Ｖ側オス　２４Ｖ側メスと接続します。もし！１００Ｖ側　２４Ｖ側がわからなければ買った所に問い合わせしてください！ (#ﾟДﾟ) ＜気を付けないと大切な実機を壊しますゾ（爆コレで完成！このメスの部分に実機から出ているコンセントを挿せばＯＫです！なぜ！(　ﾟДﾟ)こんなめんどくさい事するかと言うと！１．実機に手を加えずにすむ！２．トランスだけをすぐに取り外し可能！３．他の台に移動可能(　ﾟДﾟ)というわけで面倒くさがらずに頑張ってくださいｗトランスの設置場所の参考例です。液晶系ドラムの横テトラ系　バックライト付きホッパーの後ろドラムワイド系　ドット系も含むドラムの上テトラ系バックライトなし電源ＢＯＸの下通常モデル電源ＢＯＸの下(　ﾟДﾟ)　１個１個トランスを付けるのは不経済なので・・・　　　　　　　　複数台有るときは業務用トランスが便利ですよ！(　ﾟДﾟ)　こんなかんじで電源タップを取り付ければ便利です。簡単な説明でしたがこの辺で・・・終・・・

第42話メンテのお話「キングパルサー」

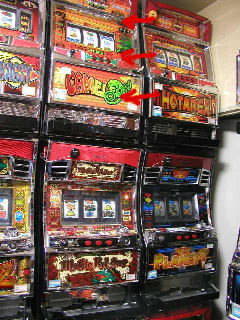

Ｍｙ実機をメンテしよう第四回目またまたマニアックな！お話になってしまうッスけど・・・お許しを（ﾟДﾟ;）昔話を一つＷ～まだ～パチスロ実機集めたてのころｗ何も知らないで・・・格安のキンパルに飛び付いてしまったオイラ・・・実機！届いていて電源入れたらビ～ックリＷ（ｌｌｌﾟДﾟ）ヒィィィィなんじゃ！これは　毒ガエルでわないか～ｗ(#ﾟДﾟ)こんなんじゃ～打ってられませんよ～(#ﾟДﾟ)目押しもききません白色が出なく赤になってしまっています。原因はおわかりですよね！そうですパックライトのＬＥＤです。早速バラシて調べてみますと！焼けていますね～裏側そんでもってＬＥＤのユニットです！これが正常品です！ＬＥＤ部分が全然違いますよね！で！結論から言いますと！ＬＥＤのユニットを交換するしか直す手立てがありませんでした。(　ﾟДﾟ)この七色ＬＥＤだけを取り替えようとネットで検索！見つけましたが・・・(　ﾟДﾟ)やはり！個人レベルでの入手は不可能でした（泣(　ﾟДﾟ)やはり！オークション等でドラム又は部品取り筐体を手に入れるしかないですね～(;´Д｀) (　ﾟДﾟ)そんでもって！現在のオイラのキンパルはと言うと！キンパルＡからＬＥＤ移植しました・・・このキンパルＡは買った当初ベットランプの二番が点かなくなっており筐体も余りいい状態の物では無かったので・・・今あるキンパルＡは二代目ですｗ一代目は毒キンパルＡとなり会社の部下の所へ行っています。何だかんだで！　生まれ変わったキンパル！今回は大失敗でした！(　ﾟДﾟ)安いからと・・飛びつくと結局！高い物になってしまいましたよ！いい勉強になりました。実際！ホールまだ生息しているキンパルを見てもらえばわかりますがｗほとんどが！毒ガエル状態になっていることでしょう！実機を買うときは実際現物を見て買えばいいのだけど・・・そ～も行かない時は台の稼動状況（設置年数）も考えて購入しなければいけませんね！終・・・追記・・・・・(汗キンパルＡのＬＥＤは白色のみと判明・・・(；´Д`)七色ＬＥＤでは無かったス(汗部品（ＬＥＤ）を探すなら・・・２７やザクセン＆福の神辺りがよろしいでしょう～

メンテのお話し・その３２

Ｍｙ実機をメンテしよう第三十二回目～Revival～ (*´Д｀*)お疲れちゃんのコニャニャチワ～仕事もだいぶ落ち着いてきましたｗ毎度のご無沙汰・・・・日記なのですけど～～ガンバッテ逝きたいとおもいますｗさて・・・・三年越しのトレードが成立しまして；かなり貴重なレトロ台を入手できました～～～色々と事情が有りまして・・・・実機自体はご紹介出来ませんが～～その実機の一部分のメンテをご紹介しようかと思います！！さてさて・・・・遊ばなくて十数年でしょうか・・・自宅で放置されていたので筐体は綺麗ですwが・・・動作は！コインセレクターＯＫ～ドラム動作ＯＫ～ストップボタンが効かぬ・・・・；はぃ！皆様お分かりですね！集中端子基盤が遣られておりました！！てなわけで・・・今回のお話は集中端子基盤をメンテしようになります～まずは！基盤を見ますと・・・ヒューズが飛んでおりますね；コレを交換して・・・・ハイ治りましたとは・・・・簡単に逝きませんよ！（爆ヒューズが勿体無い・・・・・取り替えて電源を入れるのは止めましょう～～すぐ飛びますので；そんじゃ～～どこが悪いのか？と！言うと・・・・写真１番のＣ１０を取り替えましょう～～～それでもダメなら・・・写真２番のＣ１２・Ｃ１３を取り替えまれに・・・写真３Ｃ１１の電解コンデンサー遣られている可能性あり・・・※電解コンが膨らんでないか確認大体はＣ１０の取替えだけで治ります・・・・で・・・Ｃ１０に取り付けるブツは何じゃろか・・・・って・・・ネットで調べたり色々聞きまわった結果・・・・タンタルコンデンサーと言う物でした～(ｼﾗﾝ；そんでもって・・Ｃ１０→タンタルコンデンサー　１μＦ　５０ＶＣ１２・Ｃ１３→タンタルコンデンサー　１μＦ　３５Ｖ言うやつを入手してくださいまし～～～～部品が手に入れば・・・後は簡単！！！(*´Д｀*)あっと言う間に完成ｗｗｗｗｗ無事に動作するようになりました～～～～まとめ・・・・・さて・・・今回は無印の集中端子基盤を治しましたが・・・II型やIII型の集中端子基盤も同じように出来ますのでお試しあれ～貴重な基盤ですので捨てないで保存しましょうね！製作＆情報提供　ｂｙ秋田
