前回の続き。
まずは最後の分解作業、アンダーカウルを外す。
写真中心部のボルトを外す。
反対側も。
写真の２か所＋反対側の４つのボルトを外す。
アンダーカウルが外れた。
これからタンク固定の４本のボルトを外し、タンクが前方に動くようにする。
写真に写っているタンク固定のボルト２か所を外す。

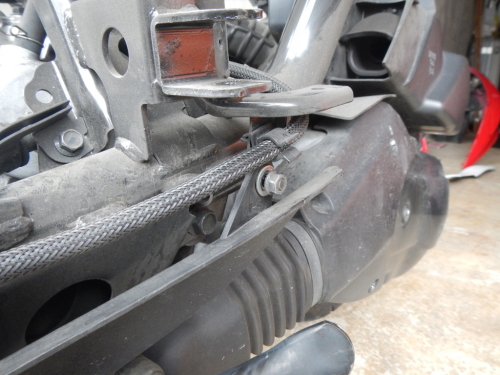

エンジン下部のタンク固定ボルト２か所を外す。
その結果、燃料ポンプに完全にアクセスできるようになる。
いよいよ燃料ポンプの交換に入る。
まずは電源カプラを外す。
これもツメに注意しつつ大胆に外す。
次は燃料ホースのストッパーを外す。
これもツメがあるので、押しながら引き抜く。
引っ張るとはずれる。
まずは、ポンプを固定している６本のボルトを外す。
そうするとすっぽり燃料タンクAssyを取り出すことが出来る。
電源端子２か所を外すと、ふた部分とポンプ部分に分解することが出来る。
やっとポンプが露出してきた。
ポンプとフィルター部分が３か所のツメで固定されている。
１か所ずつマイナスドライバーの様な物で下からこじるとはずれる。
割れてしまいそうで非常に怖い作業だが、プラのパーツは意外と粘る。
最後の難関がこのストッパー。
先の尖ったもので少しずつこじると徐々に外れてくる。
これでやっとポンプ単体となる。
新旧のポンプを並べてみる。
銀色が故障したヤツ。
金色が新規購入したヤツ。
購入したものは、「純正同等品」。
純正でもなければ高性能パーツでもない、なんとも残念な物。
選択理由は「安い」に尽きる。
仮組して電源を入れると、元気よく動作音が聞こえた。
あとは逆の手順で組み立てるだけ。
大量のパーツを外したが、組み立て後余ったボルトなどは発生しなかった。
記録を取りながらの作業だったので、確実に復元できた。
組み立て後の試走も問題なし、ポンプの動作音が以前より少し大きいようだ。
交換作業後200kmほど走っているが、快調だ。
