かみさんが子どもを連れて実家に帰省したので、
郵便局が届けてくれたこれを開けましょう。

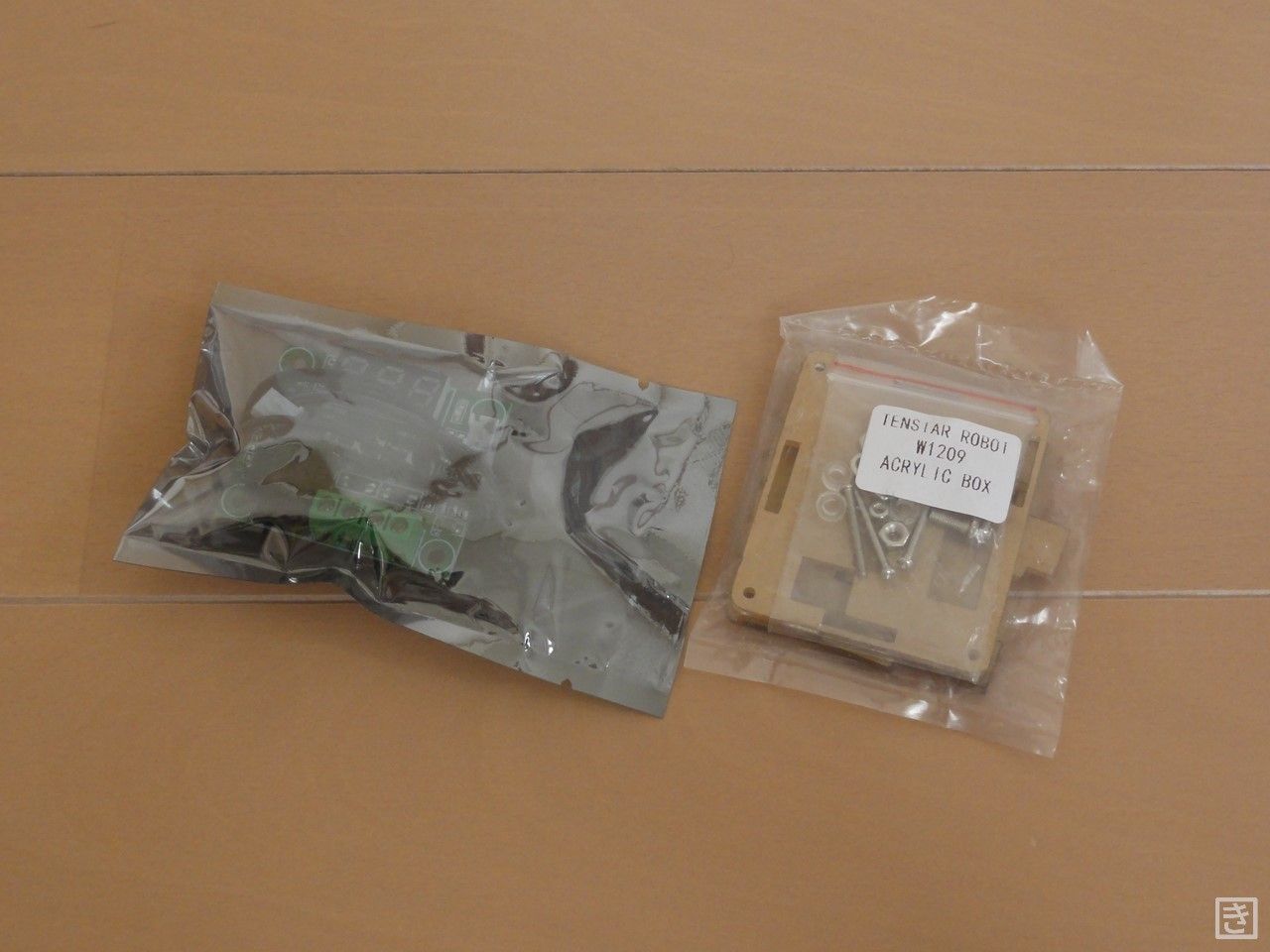

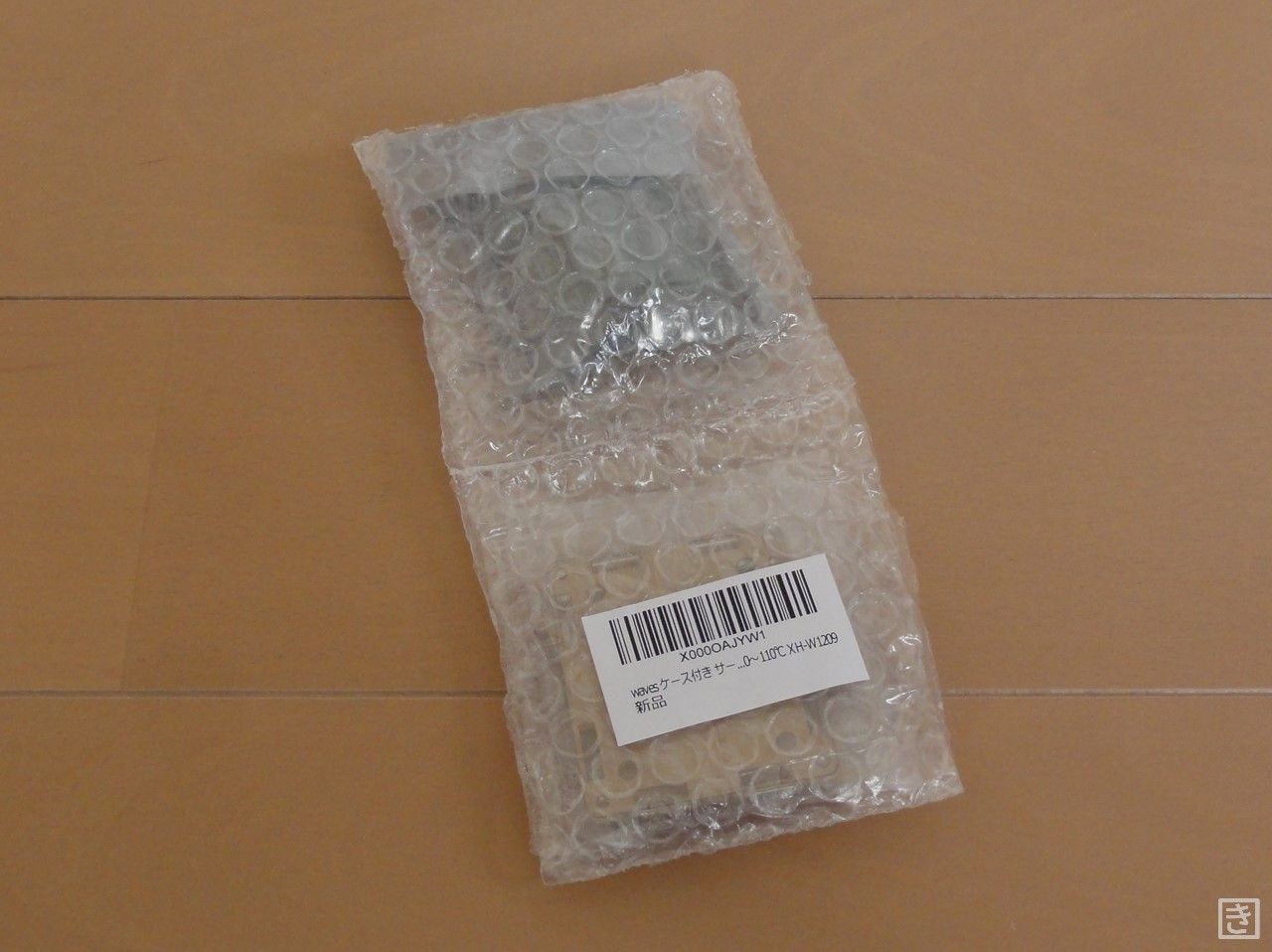

怪しいプチプチに包まれて、
怪しい基板が入っています。
W1209サーモスタットです。

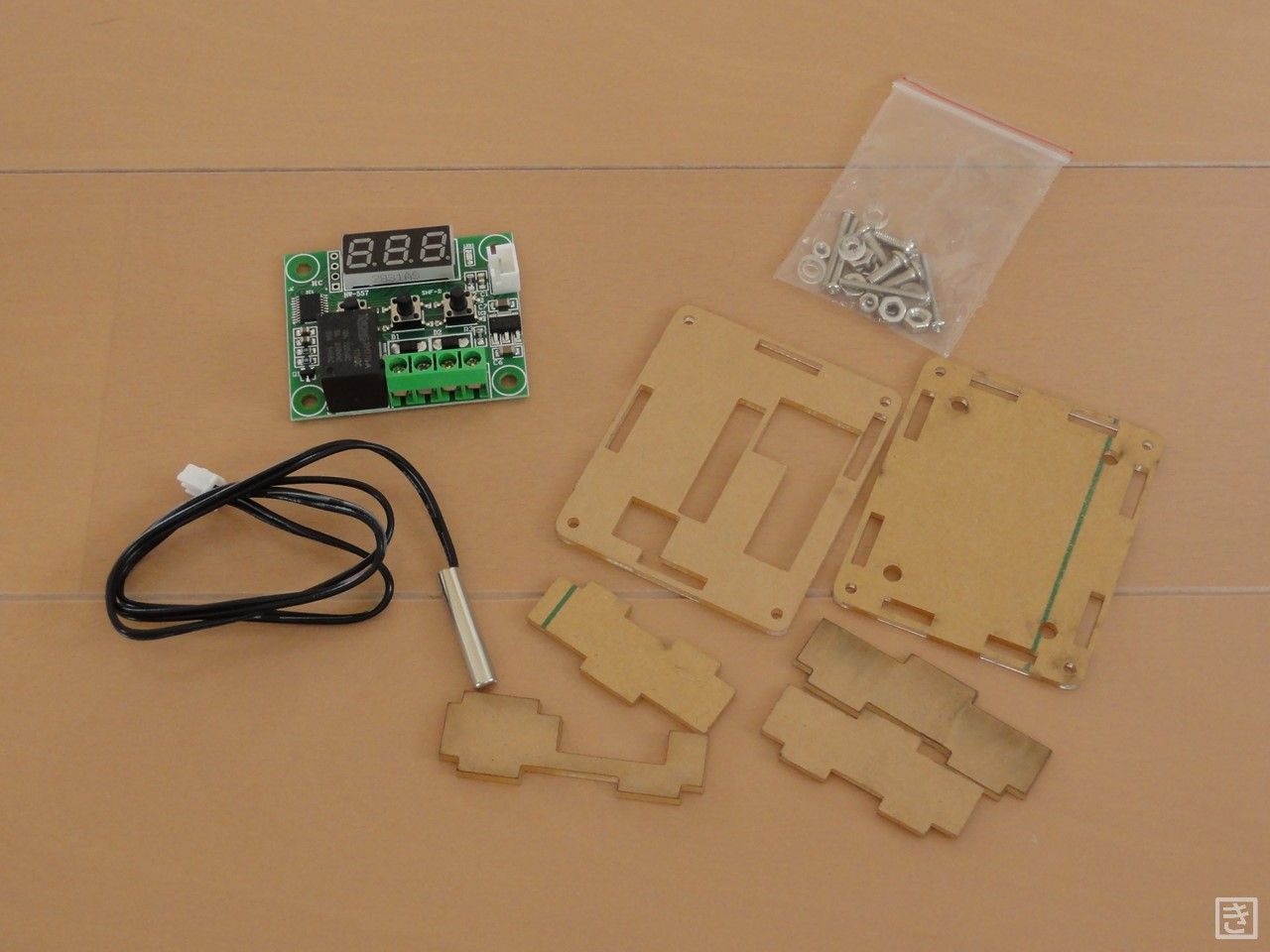

Amazonにはいろいろな価格のものが出ていますが、アクリル板のケースが付いてくるものを選択しました。

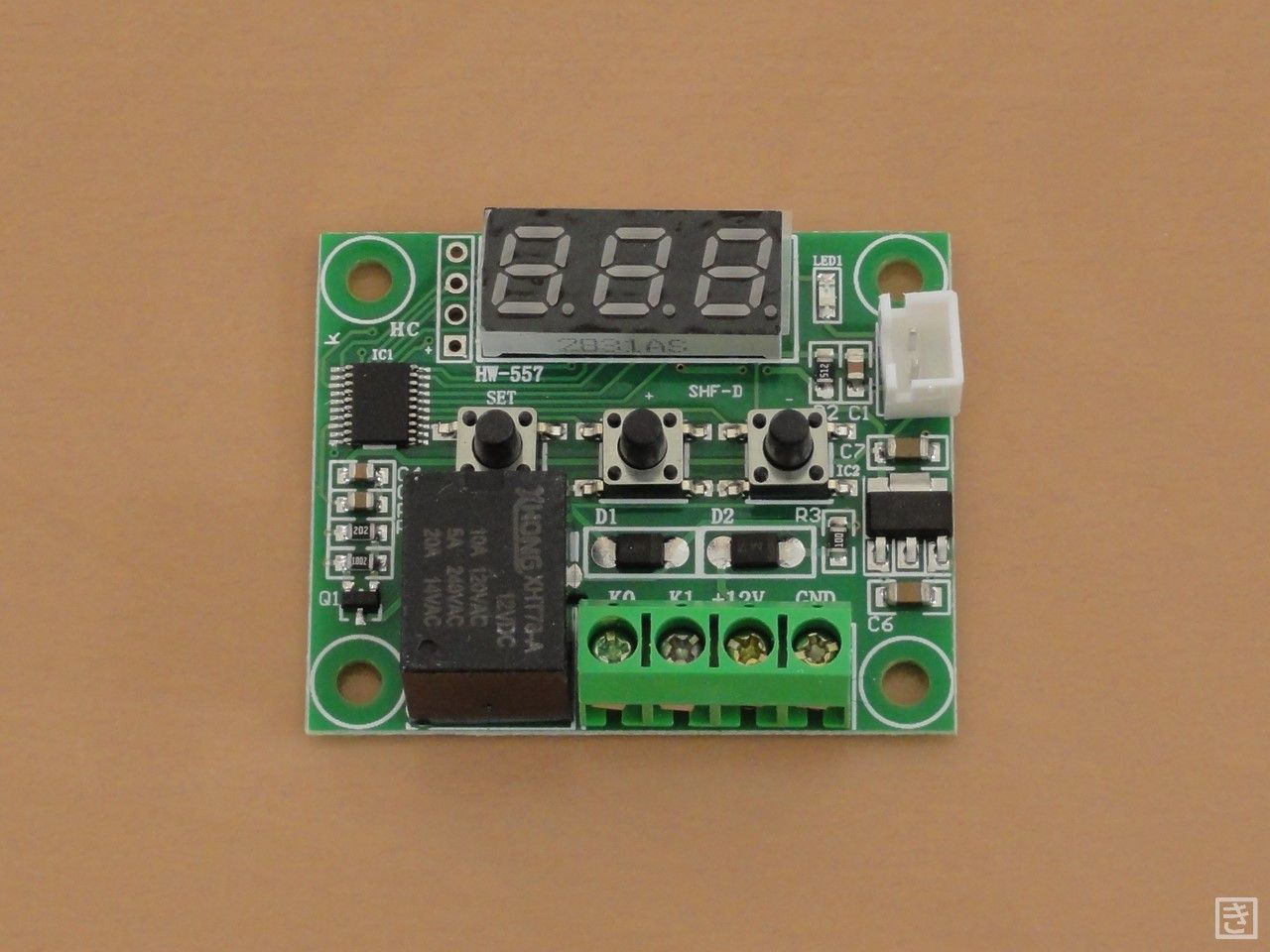

表

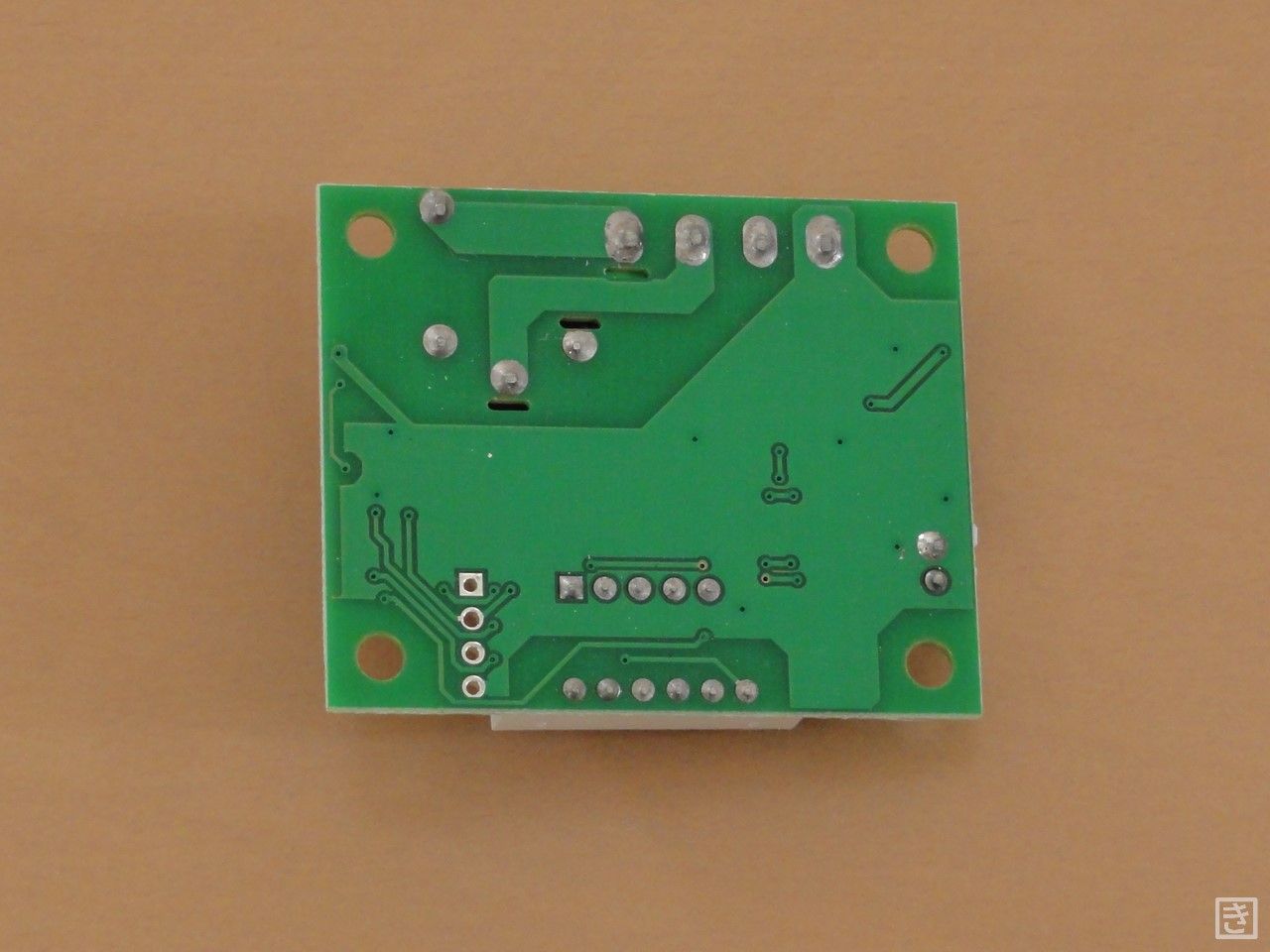

裏
表面実装部品のはんだ量が少ない気がしますが、リフロー状態も、ディスクリート部品のフローはんだ付け状態も問題ないレベル。

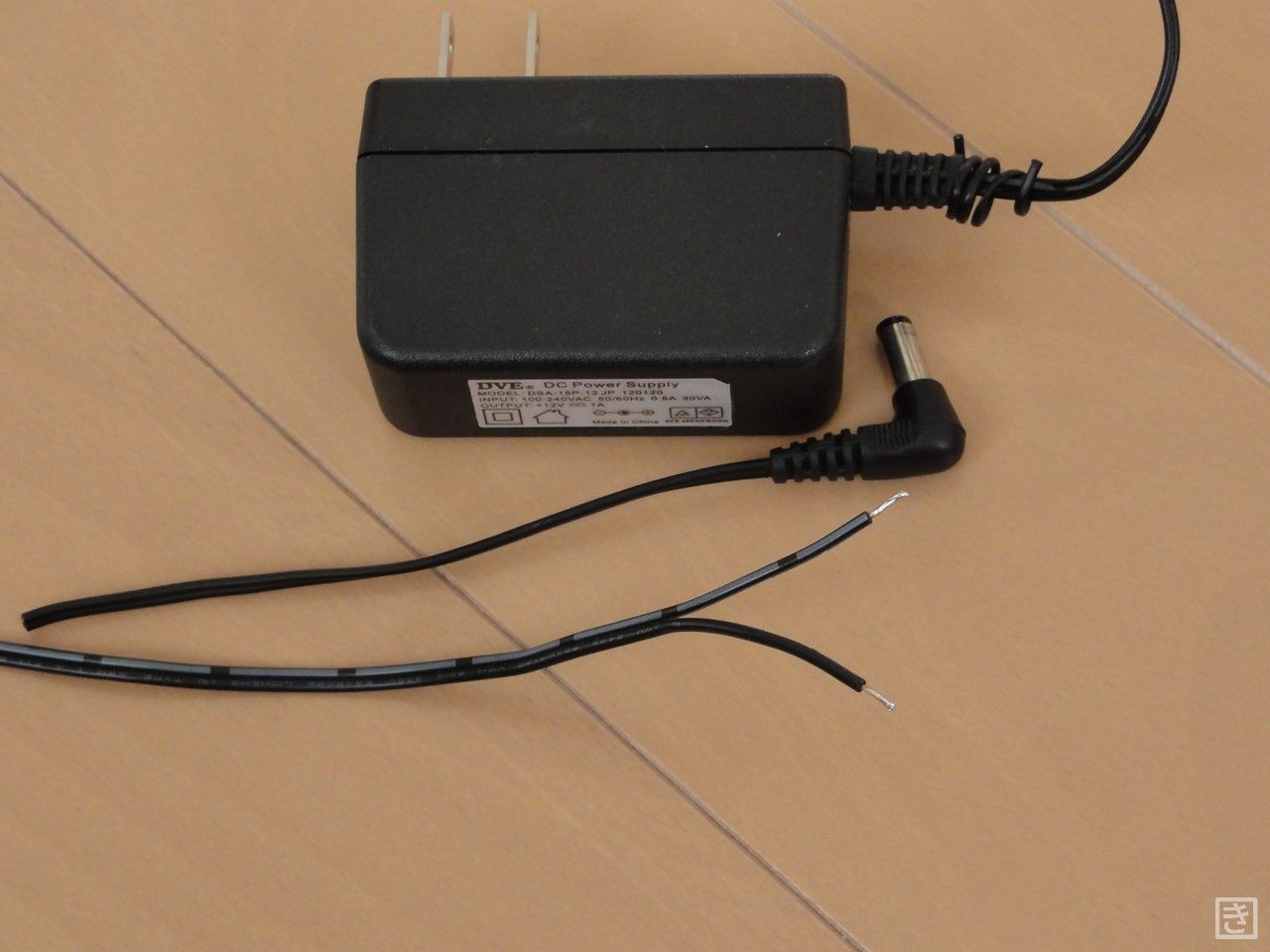

同時に12Vスイッチング電源も購入しましたが、まだ届いていないため、手持ちの適当なACアダプターを改造します。
と言っても先っちょのコネクターを切り落とすくらいですが。

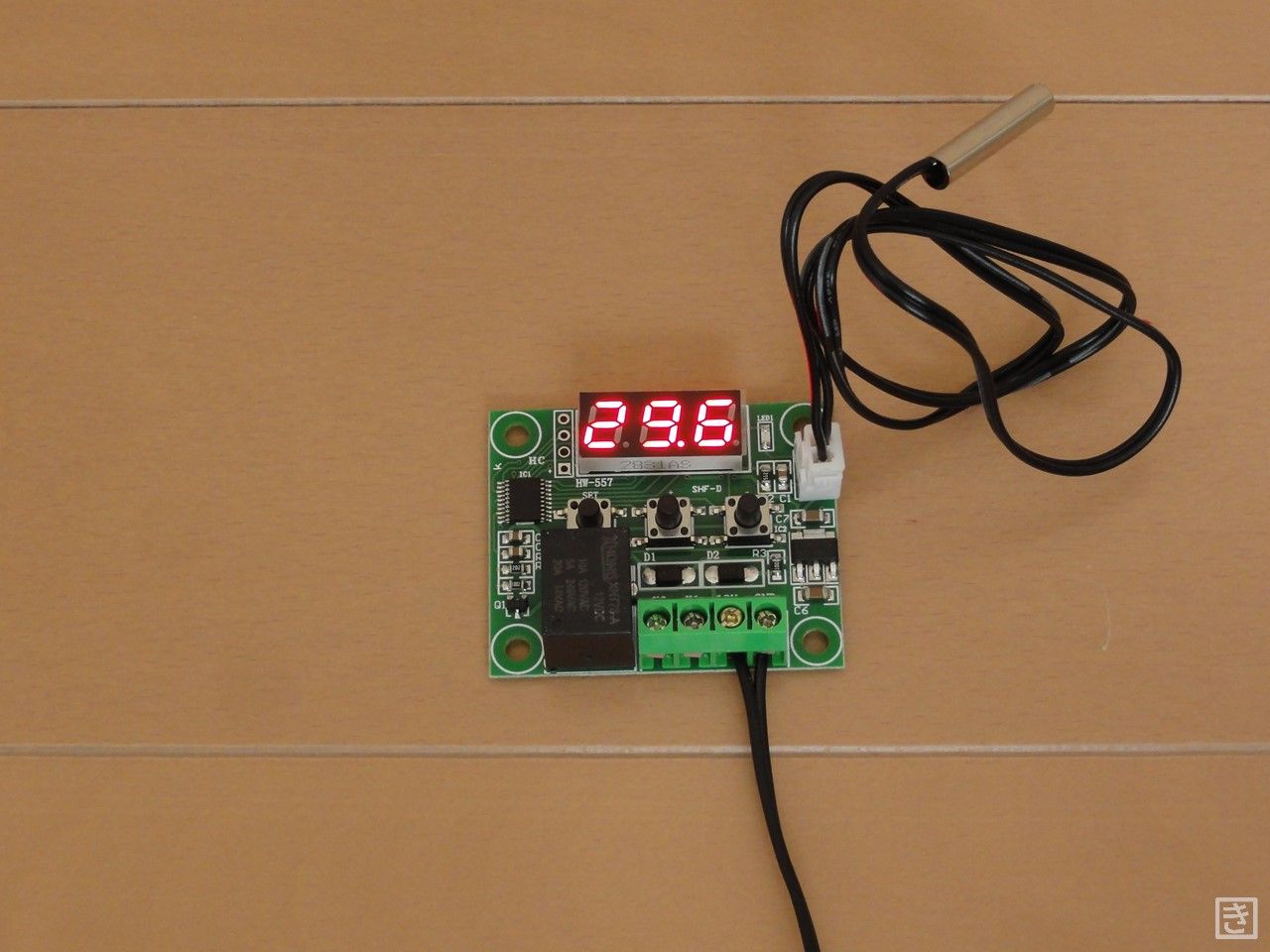

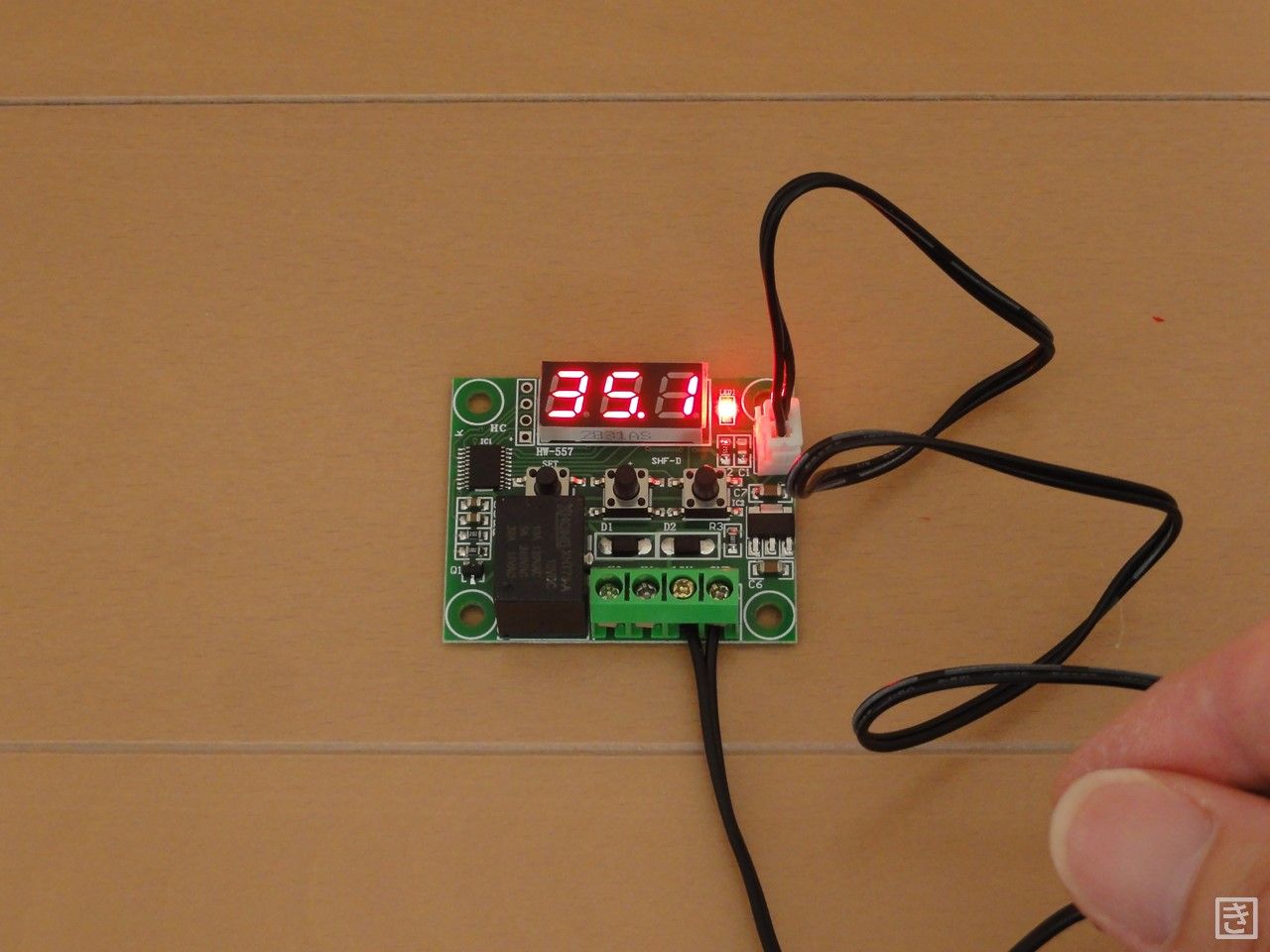

電源入りました。
リレー動きました。

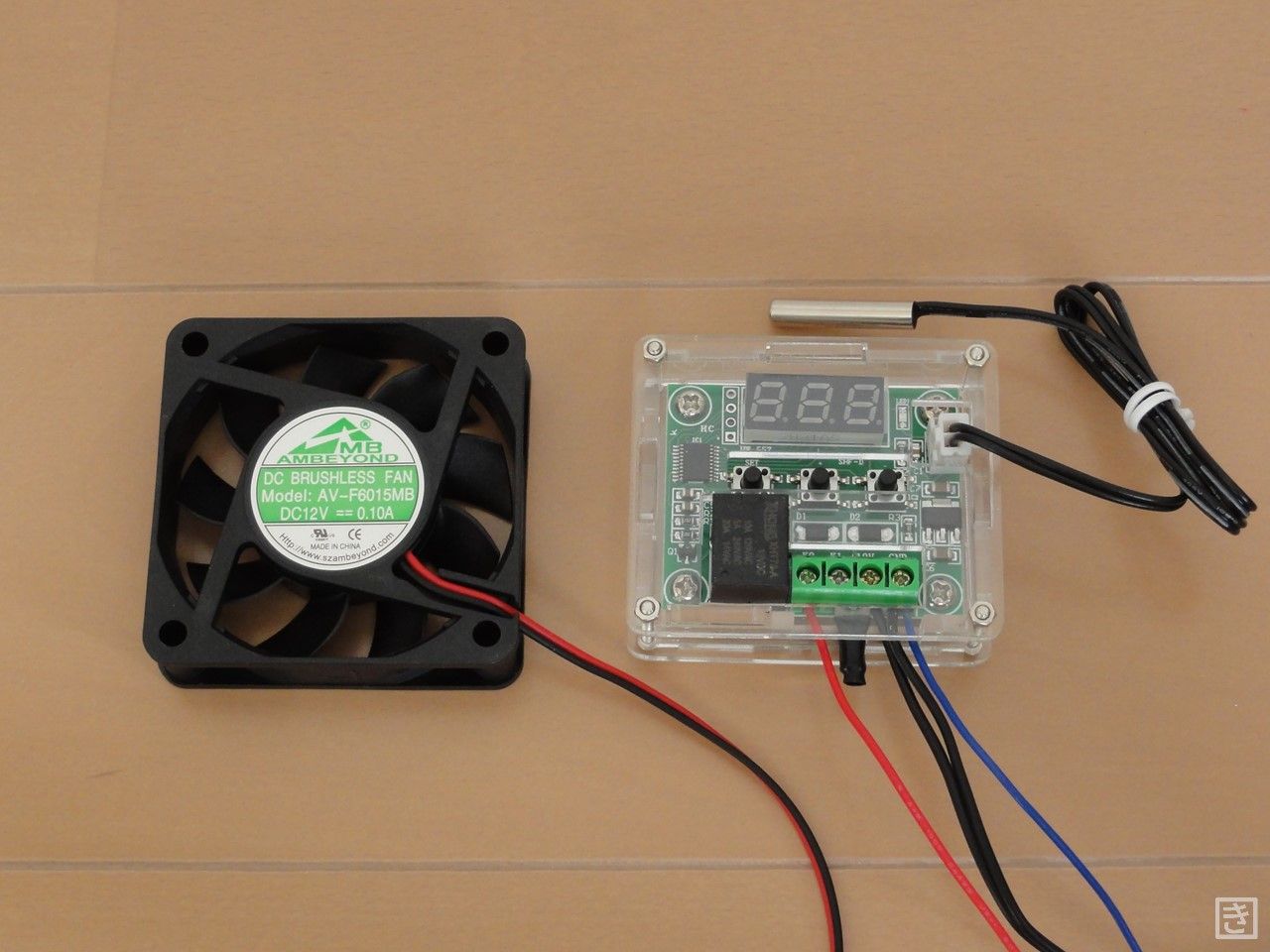

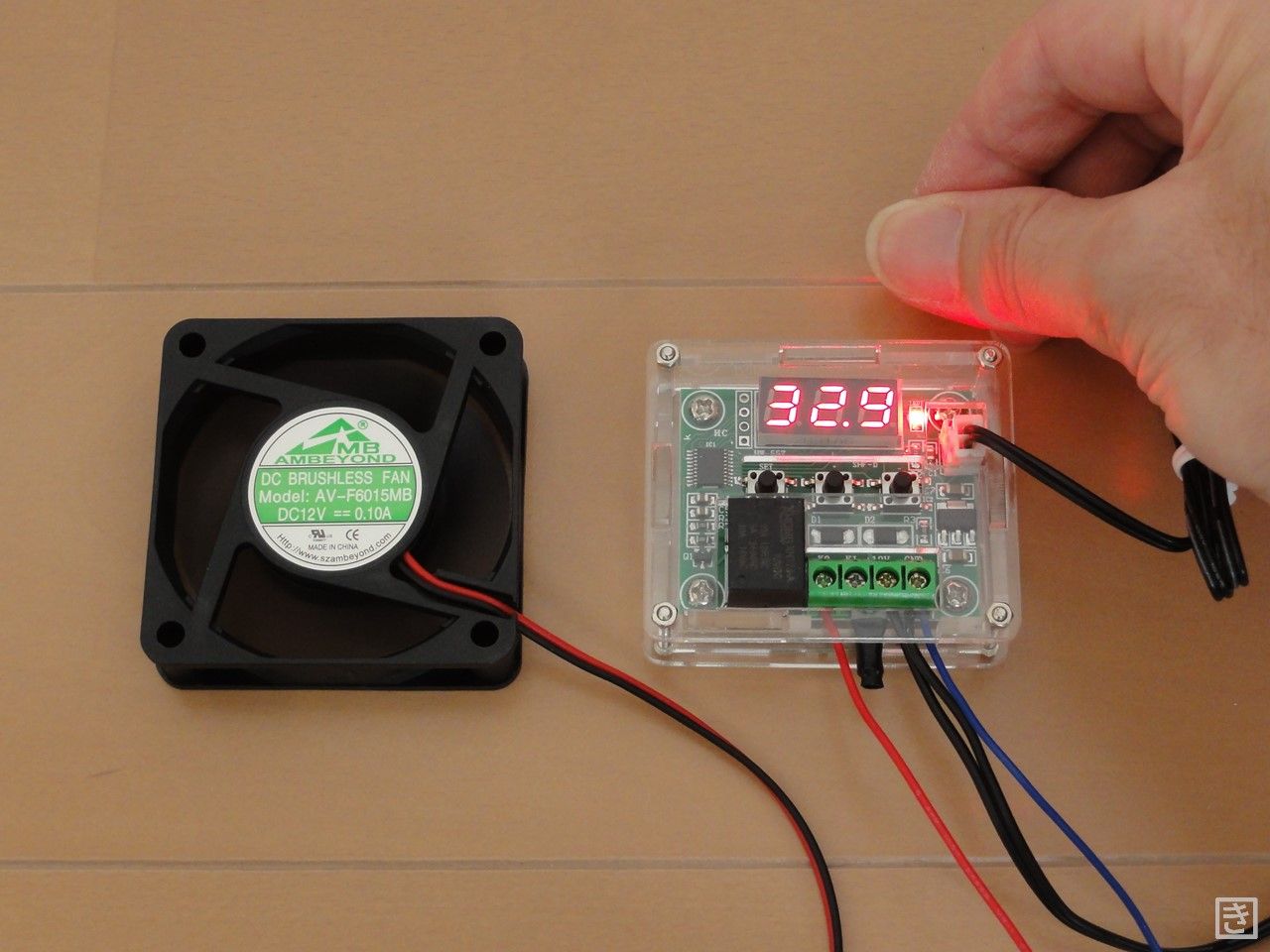

それでは負荷をつなぎましょう。

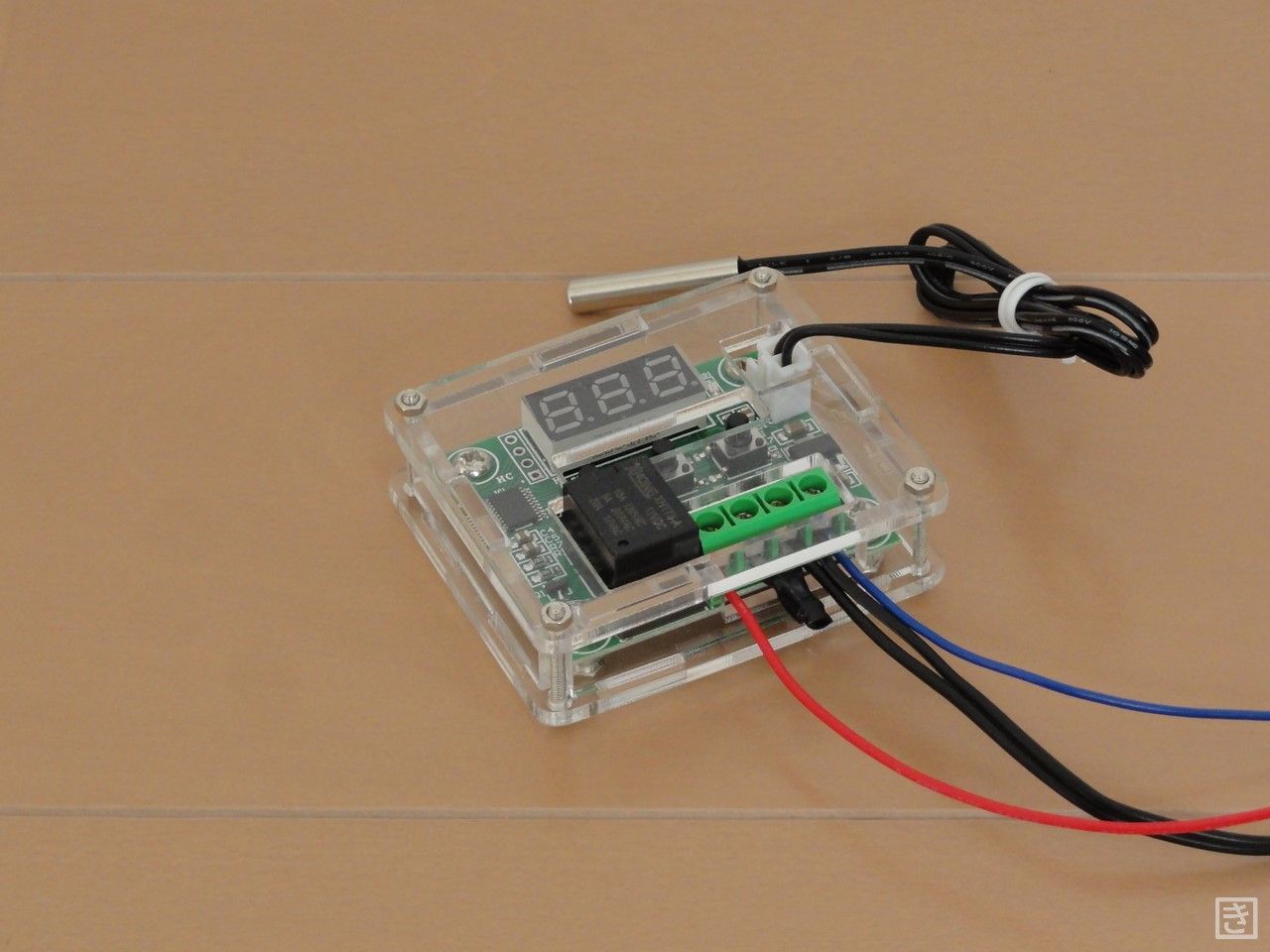

こういう基板を裸で運用するのは危険なのでアクリルケース付きで安いこのセットは非常にありがたいです。
横着して制御用電源と負荷用の電源を共用してますが、
ちゃんと動きました。

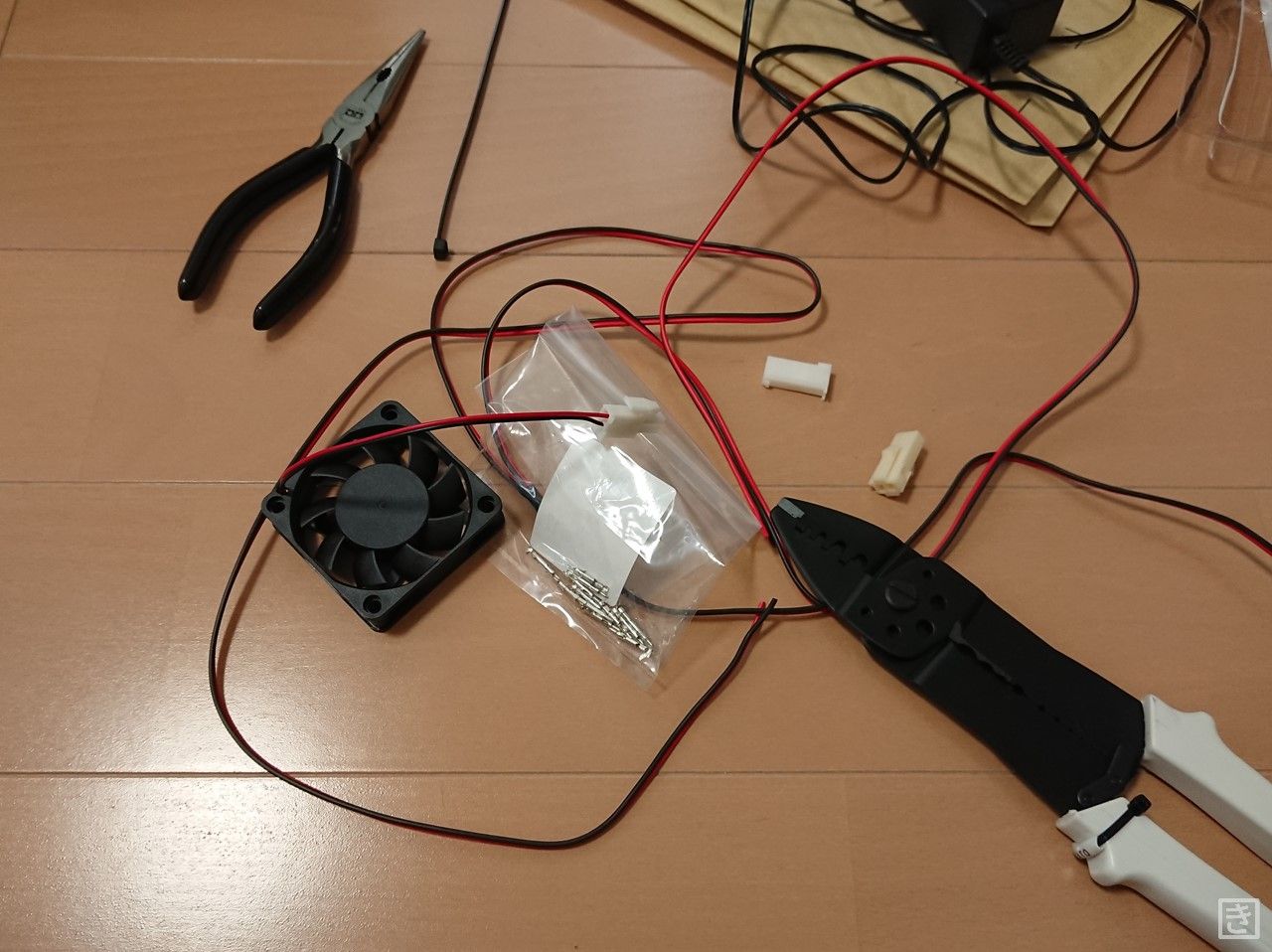

これを、情報ボックスの冷却ファン制御として使います。
周囲が30℃以上の熱い間だけ情報ボックス内に外気を導入する動作をさせます。
動かしてみてわかったのですが、このファンはかなりうるさいです。振動と羽根の風切り音が大きく、回ってると情報ボックスの筐体と共鳴して相当騒々しい。
