ツインスティック改造レポなんだぜ。
最初はまったりやりつつ進行状況を逐一ここに上げようと思っていたんだが、更新めんどくせーやってのとそんな暇があれば作業進めようぜってので、出来上がってからまとめて更新することに。
というわけでどちらかというと個人的なメモって感じの改造レポスタート。
さてさて、まずは手を付ける前のツインスティックとＰＳ用コントローラー。
初期のデジタルコントローラーなので乗っ取りは楽。むしろらっくらく。
今回改造するツインスティックはＳＳ用。こっちの改造は初めてだけど分解の経験はある（ぉ）し、基本的な構造はＤＣ用と変わらないので同じ要領で改造できるのだが、ＳＳ用はそのままＰＳ用に改造するにはボタンが一つ足りないので増設する必要がある。ボタンを増設した上で、それをスタートｏｒセレクトに割り当てるという寸法さー。
まあとりあえずとにもかくにもばらさなければ作業はできないのでツインスティックを分解していきましょー。
まずは裏蓋を外す。実は中身スッカスカなのです。
次は基板を取り外す。ＳＳ用ツインスティックは基板とスタートボタンが一緒になっているので後で再利用することに。
とりあえずこの位置にボタンを付けましょうかってことで適当にアタリを付ける。
穴開きましたー。

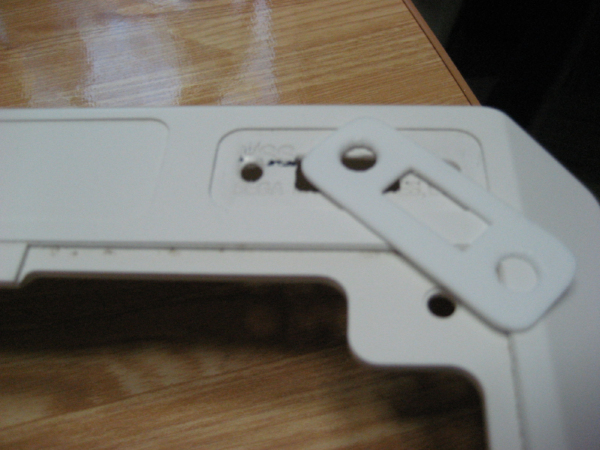

元々文字が彫ってあった（成型してあった）場所なのででこぼこしてて見栄え悪いなーってことでプラ板で適当にカバーっぽいものを作ってみた。
カバーをはめてネジを通して裏側からナットで固定。
ボタンを取り付ける際はさらに裏側からナットを足す。
増設するボタンはＰＳパッドのＬ１だったかＲ１だったかを再利用。以前ＳＳ用アーケードステイックを改造した時もこんなことやった気がする。
左側は取り付ける際に邪魔なので元の導線を外したもの。ハンダ付けのためにパターン上の皮膜も一部削り取ってある。
配線をした基盤を元のパーツに収めた物。
こちらはＰＳパッドの基板。ＬボタンとＲボタンはさっき使ったので切り離してありまふ。
こっちも導線邪魔ぽなので外す。
今度はツインスティックの基板をあれこれ。本体に繋ぐケーブルとＩＣを取り外した。
グリップを分解。中に入ってるボタンとトリガーの基板。このパターンを読んでどの色の導線がどれなのか確認しておく。
グリップを外されたレバー。
分解されたレバー。せっかくなので軽くメンテナンス。
と言っても乾いていたのでグリスを付けただけ。
配線中。ツインスティックの基板を通して配線すればＧＮＤが１本（増設したボタンは単独で配線せざるを得ないので実質２本）で済むので手間が大幅に減った。ボタン増設の手間さえなければＤＣ用よりかなり改造が楽っぽい。
裏蓋を閉めて出来上がり。右上にある黒いのが増設したボタン。マーズで使うに当たって、咄嗟に押しやすい方をセレクトにした方がいいと思ったので元々付いているスタートボタンをセレクト、増設したボタンをスタートボタンにした。ちょうどＰＳパッドと同じ配列ですな（左セレクト右スタート）
そういうわけで黄色いボタンの横にＳＴＡＲＴとか書いてあるが騙されてはいけない。
そんなこんなで初めてＳＳ用ツインスティックを改造してみたわけだが、当初の予想通り作業時間の大部分をボタン増設作業に費やした。まあ超適当な脳内設計図を元にいきあたりばったりで作業してたからなんだが（ぉ
配線作業はＧＮＤが２本だけでよかったおかげでぱっぱと終わった。
いやはや、ちょうどこういう作業を何となくやりたくなってたのでちょうど良かった。アケステ自作とかやりたいけど材料費の関係で躊躇われるしなぁ……ってかなり前に同じことを言ってた気が（ぁ
まあ来年はキャリバー４出るっぽいから、ＰＳ３ｏｒ３６０用スティックとか作らんといかんかも。その前に本体買わんといかんが。
最初はまったりやりつつ進行状況を逐一ここに上げようと思っていたんだが、更新めんどくせーやってのとそんな暇があれば作業進めようぜってので、出来上がってからまとめて更新することに。
というわけでどちらかというと個人的なメモって感じの改造レポスタート。
さてさて、まずは手を付ける前のツインスティックとＰＳ用コントローラー。
初期のデジタルコントローラーなので乗っ取りは楽。むしろらっくらく。
今回改造するツインスティックはＳＳ用。こっちの改造は初めてだけど分解の経験はある（ぉ）し、基本的な構造はＤＣ用と変わらないので同じ要領で改造できるのだが、ＳＳ用はそのままＰＳ用に改造するにはボタンが一つ足りないので増設する必要がある。ボタンを増設した上で、それをスタートｏｒセレクトに割り当てるという寸法さー。
まあとりあえずとにもかくにもばらさなければ作業はできないのでツインスティックを分解していきましょー。
まずは裏蓋を外す。実は中身スッカスカなのです。
次は基板を取り外す。ＳＳ用ツインスティックは基板とスタートボタンが一緒になっているので後で再利用することに。
とりあえずこの位置にボタンを付けましょうかってことで適当にアタリを付ける。
穴開きましたー。
元々文字が彫ってあった（成型してあった）場所なのででこぼこしてて見栄え悪いなーってことでプラ板で適当にカバーっぽいものを作ってみた。
カバーをはめてネジを通して裏側からナットで固定。
ボタンを取り付ける際はさらに裏側からナットを足す。
増設するボタンはＰＳパッドのＬ１だったかＲ１だったかを再利用。以前ＳＳ用アーケードステイックを改造した時もこんなことやった気がする。
左側は取り付ける際に邪魔なので元の導線を外したもの。ハンダ付けのためにパターン上の皮膜も一部削り取ってある。
配線をした基盤を元のパーツに収めた物。
こちらはＰＳパッドの基板。ＬボタンとＲボタンはさっき使ったので切り離してありまふ。
こっちも導線邪魔ぽなので外す。
今度はツインスティックの基板をあれこれ。本体に繋ぐケーブルとＩＣを取り外した。
グリップを分解。中に入ってるボタンとトリガーの基板。このパターンを読んでどの色の導線がどれなのか確認しておく。
グリップを外されたレバー。
分解されたレバー。せっかくなので軽くメンテナンス。
と言っても乾いていたのでグリスを付けただけ。
配線中。ツインスティックの基板を通して配線すればＧＮＤが１本（増設したボタンは単独で配線せざるを得ないので実質２本）で済むので手間が大幅に減った。ボタン増設の手間さえなければＤＣ用よりかなり改造が楽っぽい。
裏蓋を閉めて出来上がり。右上にある黒いのが増設したボタン。マーズで使うに当たって、咄嗟に押しやすい方をセレクトにした方がいいと思ったので元々付いているスタートボタンをセレクト、増設したボタンをスタートボタンにした。ちょうどＰＳパッドと同じ配列ですな（左セレクト右スタート）
そういうわけで黄色いボタンの横にＳＴＡＲＴとか書いてあるが騙されてはいけない。
そんなこんなで初めてＳＳ用ツインスティックを改造してみたわけだが、当初の予想通り作業時間の大部分をボタン増設作業に費やした。まあ超適当な脳内設計図を元にいきあたりばったりで作業してたからなんだが（ぉ
配線作業はＧＮＤが２本だけでよかったおかげでぱっぱと終わった。
いやはや、ちょうどこういう作業を何となくやりたくなってたのでちょうど良かった。アケステ自作とかやりたいけど材料費の関係で躊躇われるしなぁ……ってかなり前に同じことを言ってた気が（ぁ
まあ来年はキャリバー４出るっぽいから、ＰＳ３ｏｒ３６０用スティックとか作らんといかんかも。その前に本体買わんといかんが。
