表示するように私が作ったセットです。
マイコンはESP32シリーズを使うのでマイコンが3.3Vで
LEDマトリックスが5Vなのでレベルコンバータが必要です。
それとレベルコンバータはプルアップ抵抗が必要で10KΩです。
表示基板とケーブル、表示基板に接続するコネクタがセットになっています。
マイコンはESP32C3、ESP32S3、RP2040、RP2040 Zeroで確認済みです。
RP2040 Zeroは挿す時にピンが余るので注意が必要です。
RP2040 Zeroは裏向きに刺さないとピンが合いません。
RP2040 Zeroは安くておすすめなのですがクセが強いので注意が必要です。
なのでマイコンとプルアップ抵抗が別途必要です。

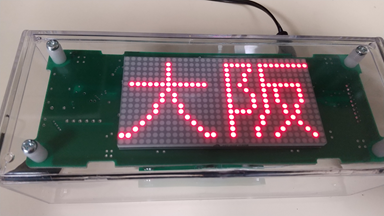

完成するとこんな感じでダイソーのケースにサイズがぴったりです。

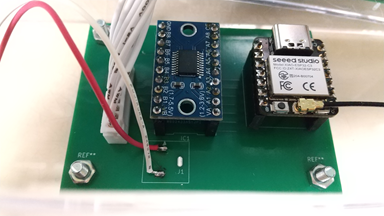

基板は完成するとこんな感じになります。
DCコネクタの設計を間違えているのでDCコネクタは直接には入りません。
なので配線してケースにDCコネクタは付けて下さい。
