しばらく日記を書かないでいましたが、なんだか変な感じがします。
今日はEF81光らせ計画のpart4です。
前回まで、穴あけやレンズ入れに手間取り、ボロボロになりながらも何とか遠目で許せるところまで復旧しました。
これ以上欲を出すと更なる泥沼にハマリそうなのでやめておきます。
さて、ヘッドライトはＬＥＤ（発光ダイオード）を使って点灯させることにしました。
最近は白色ＬＥＤも安くなってきましたね。
今回はちょっと気取って電球色のＬＥＤを買ってみました。
秋葉原の千石電商で１本175円でした。ＬＥＤにしてはちょっと高いですね。
そのほかに定電流ダイオードと整流用のダイオードです。

写真中：定電流ダイオード（10mA）
写真下：整流用ダイオード

一般的なＬＥＤは順方向の耐圧電流が30mAぐらいなので、パワーパックから出力される最大の12V1Aを流すと壊れます。
そこで、抵抗や定電流ダイオードを使って電流値を30mA以内にしてやるのですが、抵抗だと300～500Ωです。
12V１Ａだと470Ωぐらいと覚えましょう。たいした計算ではないのですが、面倒です。
今回は定電流ダイオードを使いました。5V以上であれば常に10mAを出力してくれる便利なヤツです。
このほかにも15mAもありますので、もっと明るくしたいときは、そちらを使ってください。

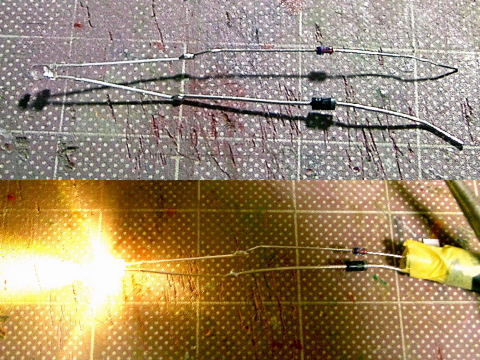

ただつなぐだけの簡単な回路を組んで、ＡＣアダプターから直接12V1Aをぶち込んで見ました。
整流用のダイオードは逆電流からＬＥＤを守るためのものです。
車両を前進させたときはいいのですが、後退させると一気に逆電流が流れますので、ＬＥＤが壊れます。
上の写真のとおり、壊れません！

正面から見るとまぶしいぐらいで、これで十分かと思います。

次回はいよいよ車両に組み込んでいきます。
乞うご期待！
