EF81光らせ計画(5)～動力改造編

100万ポイント山分け！1日5回検索で1ポイントもらえる

000000

ホーム | 日記 | プロフィール

2006年02月22日

(13)

テーマ：模型鐵道(697)

カテゴリ：Ｂトレイン

いよいよ小型車両用動力ユニットからLEDの電源を取る工程です。
ぎゅっさんおまたせ～！

まずは動力ユニットをバラバラに分解します。

－写真１－
部品の中に何らや基板が入っていります。（写真－１－・右上）
良く見ると抵抗とダイオード、抵抗値は測りませんでしたが、これでモーターにかかる電圧を抑え整流しています。
ということは、モーターは１２Ｖで回っていない。
こんなちっちゃなモーターだから、どう見ても１２Ｖも使うわけないですよね。
もし、この抵抗を低い値のものに交換したら、もっと早く走れるだろうなぁ～。
なんてアブナイ想像をしてしまいました。

ユニット１個ダメにする覚悟で実験してみてもおもしろいかも・・・。
よい子はマネをしてはいけません（笑

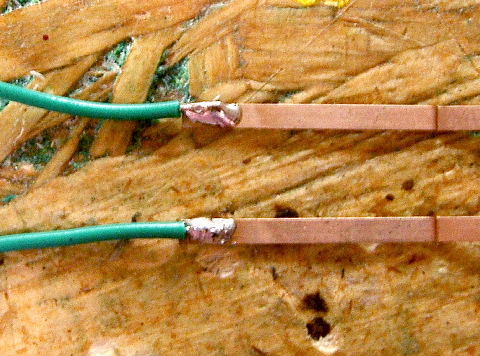

写真－２－
話がそれてしまいました。

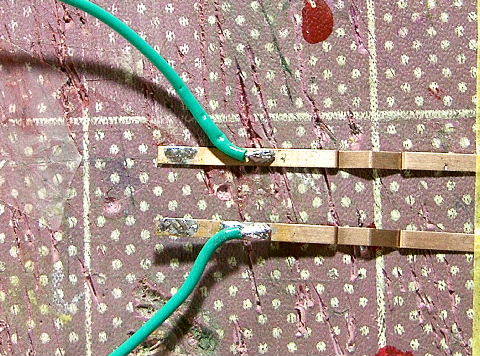

つぎにリード線をハンダ付けしました。
写真－２－のとおり、長い銅版の端につけました。
モーターの出力端子からだと、途中で抵抗を通ることになるのでＬＥＤは光らない可能性があります。

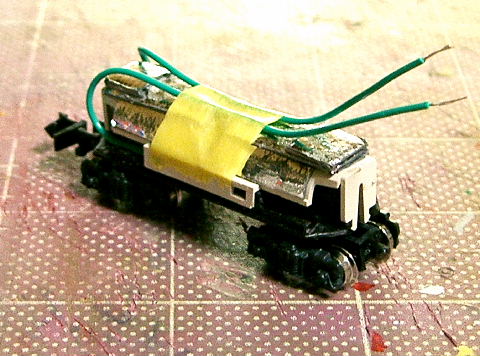

これで１回組んでＬＥＤの点灯・走行試験をして見ました。
ＬＥＤは無事点灯。
ところが走りがイマイチです。
この位置だとちょうど台車から給電されている端子のところと同じ位置で、どうもリード線のたわみが抵抗になり、うまく給電できないようです。
