2006年03月19日
カテゴリ： 電子工作
PICマイコンは以前にもチョットだけ触れましたが、勉強を再開したと思います。
PICマイコンで鉄道模型のパワーパックや自動運転をしようと企んでいるのですが、最終目的は自前のDCCです。
そこまで出来るかどうかわかりませんが、まずはチャレンジです。
上の写真はPICマイコンに5Vの電源を供給するための電源ボード。
入力電圧は普段使い慣れている12V1AのＡＣアダプターを使います。

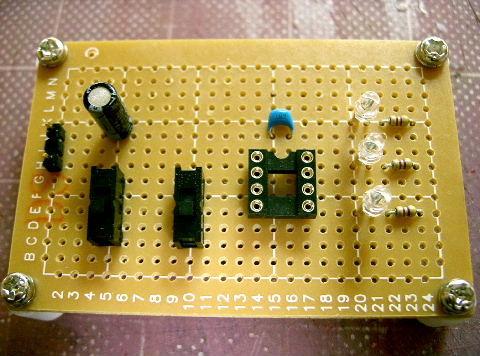

上の写真はLEDの点灯実験ボード。
真ん中の８ピンICソケットにPICマイコンが収まります。

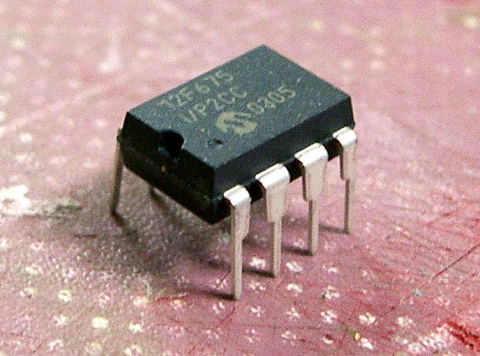

使うマイコンは12F675を予定しています。
８ピンで小型ながら、14ビットコアでA/Dコンバーターも内臓されている優れもの。
まずは基本的なことでLEDの点灯から。
LEDを点灯させるだけならなにもPICなんか使わないでスイッチと抵抗だけあればことが足りるのですが・・・（笑。
とりあえず勉強ですから。
PICのプログラムには「C」を使おうと思っているのですが、Cは使ったことがない！そこから勉強が始まります。
今回はこの本を参考にしました。
8ピンPICマイコンではじめる作る、できる電子工作入門
