今回はヘッドライト点灯編です。

上の写真はヘッドライト用のＬＥＤを透明エポキシボンドで接着したところ。

再びアルミテープで遮光します。

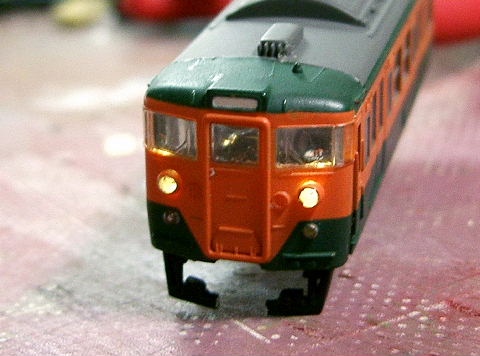

ハイ！ヘッドライトも光りました。
チョット窓に光が漏れていますが、今回は見えないと思い込んでください（笑

さて、ヘッドライトとテールランプを進行方向によって光るＬＥＤを分ける方法です。とても簡単な原理です。

基本的な回路図は上の図のように簡単なものです。
はずはダイオードの性質を紹介しましょう。
ダイオードは一方方向からだけ電流を流す弁だと思ってください。道路で言うと一方通行にあたります。このダイオードの性質を利用します。

前進の時、電流はＩ１の方向から流れてきますが、整流用ダイオードＤ１があるためにＬＥＤ２の方向には電流が流れません。よって、電流は抵抗Ｒ１を通りＬＥＤ１だけが点灯します。
逆に後退の時、電流はＩ２の方向から流れてきます。整流用ダイオードＤ２があるためにＬＥＤ１の方向には電流が流れません。よって、電流は抵抗Ｒ２を通りＬＥＤ２だけが点灯します。
簡単でしょう。
この回路だと、ＬＥＤではなく麦電球でもＯＫです。
発光ダイオード（ＬＥＤ）自体も逆からの電流では光らないのですが、大電流が流れてくるとＬＥＤは壊れます。これを防止するために、ワザワザ整流用のダイオードを追加して逆電流からＬＥＤを守っています。
また、今回は実際には抵抗の変わりに定電流ダイオードを使っています。
電気的にはとてもシンプルなものなので、そんなに難しくはないと思います。
ぜひ、皆さんも光らせ計画をやってみてくださいね。
