自動加減速パワーパックの製作の６回目です。
今日はケースの穴あけ作業です。
ケースはタカチのSW75です。いつもは黒を使っていたのですが、今回は白にして見ました。

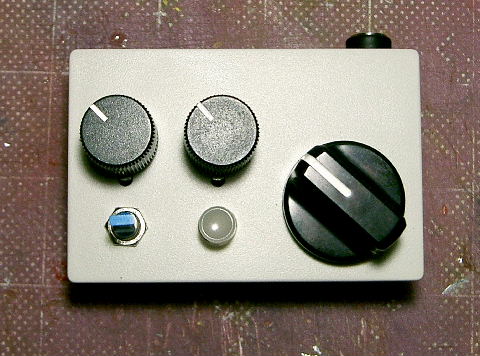

まだ、配線はしていませんが、とりあえず部品の仮止めをしてみました。

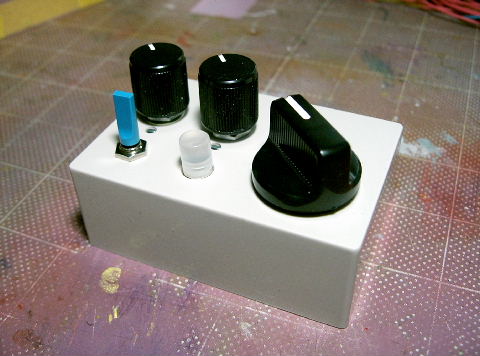

斜めからの写真

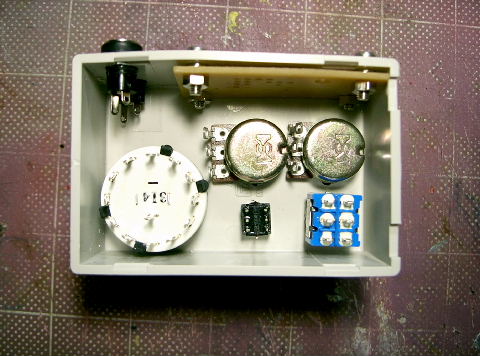

裏側からの写真
基板のビス穴とケース穴のピッチが若干違うようで、ケースがゆがんでいます。
ケース穴の径を少し大きくして余裕を持たせることにしましょう。
それと、可変抵抗同士がくっついているので、絶縁する必要がありますね。結構狭いので配線が難しそうです。
プリント基板ではなく、ラグ板だと入らないかもしれませんね。
