５月１日から２ヶ月ほったらかしにしたＥ２３１総武線フル編成計画の８回目です。
正確には総武線ではなく、中央・総武緩行線で黄色いライン電車です。
フル編成Ｎ化とともに光らせ計画も同時に行っています。
今回はヘッドライトとテールランプの光らせユニットが完成しました。
先頭車２両分を作りました。やれやれ。
次は室内灯ユニットになります。下の写真は素組みの１０両編成です。
ポチッとクリックよろしくね！
人気Bolgランキング
したっけね！
正確には総武線ではなく、中央・総武緩行線で黄色いライン電車です。
フル編成Ｎ化とともに光らせ計画も同時に行っています。
今回はヘッドライトとテールランプの光らせユニットが完成しました。
左の写真は導光材に使用した透明プラ棒です。
タミヤの透明ソフトプラ材で軟質スチロール樹脂で出来ています。
今回は２mmのものを使用しました。
ニッパーを使ってコの字型に曲げています。
タミヤの透明ソフトプラ材で軟質スチロール樹脂で出来ています。
今回は２mmのものを使用しました。
ニッパーを使ってコの字型に曲げています。
ヘッドライトの部分です。
写真では見難いのですが、先ほどの加工した導光材に電球色の発光ダイオード（ＬＥＤ）を接着し、周りをアルミテープで遮光して行きます。
ＬＥＤの接着には透明のエポキシボンドを使用してます。
写真では見難いのですが、先ほどの加工した導光材に電球色の発光ダイオード（ＬＥＤ）を接着し、周りをアルミテープで遮光して行きます。
ＬＥＤの接着には透明のエポキシボンドを使用してます。
テールランプです。
ヘッドライト同様、加工した導光材に前回のチップＬＥＤ（赤）を透明エポキシボンドで貼り付け、アルミテープで遮光します。
ヘッドライト同様、加工した導光材に前回のチップＬＥＤ（赤）を透明エポキシボンドで貼り付け、アルミテープで遮光します。

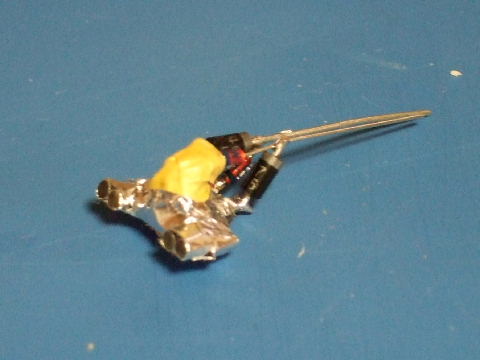

それぞれに定電流(15mA)と整流用ダイオードをハンダ付けし、組み合わせます。
内側が電球色。外側が赤色になります。
内側が電球色。外側が赤色になります。

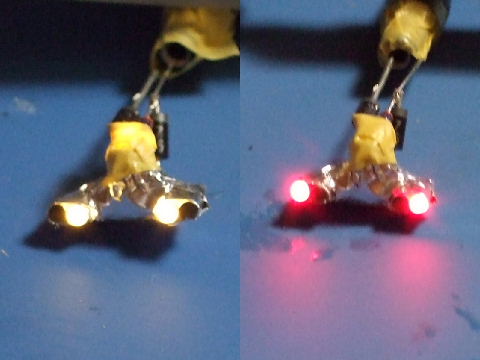

上の写真は１２Ｖ１ＡのＡＣアダプターから直接電源を供給して実験をしたところです。
極性を変えると、電球色のヘッドライトと赤色のテールランプが入れ代わります。
極性を変えると、電球色のヘッドライトと赤色のテールランプが入れ代わります。
先頭車２両分を作りました。やれやれ。
次は室内灯ユニットになります。下の写真は素組みの１０両編成です。
