HO対応パワーパックの製作～2

(2)
テーマ： 模型鐵道(697)
カテゴリ： 電子工作
HO対応パワーパックの製作の２回目です。
前回は回路図をご紹介しましたが、パーツを若干変更しただけで、12V1Aモデルと同じです（爆。
さて、今回はケースの設計です。


ケースはKHP-STDと同じ「タカチ電気工業SW-75」でW75mm×D50mm×H30mmの大きさです。
なぜかこのサイズ気に入っています（笑。
今回は大型のスピード調整つまみにしてみようかと思います。
上の図はクリックすると拡大表示されます。

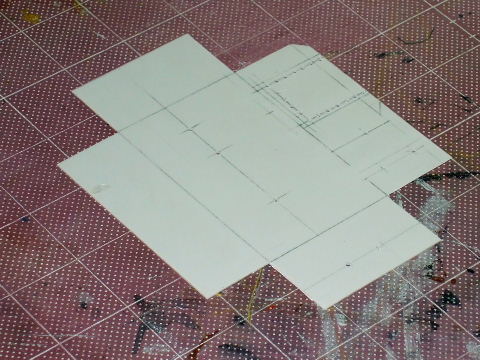

上の写真はスイッチなどの部品を取り付けるための穴あけ用治具を作っているところです。
１つだけつくるのならケースに直接寸法を取って穴あけしても良いのですが、複数個作ろうとすると、１つずつ寸法を取っていくのは時間がかかり面倒です。



小学生の時に工作用紙でサイコロを作りませんでしたか？
まったく同じですね。

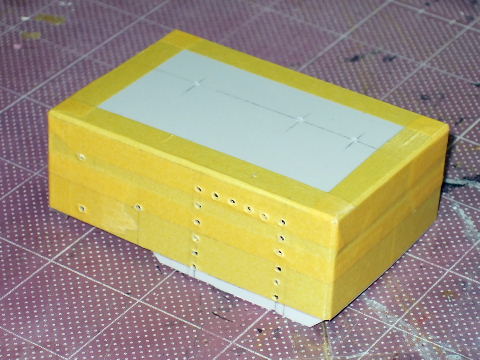

ケースにすっぽりかぶさるサイコロを作って穴空け位置にφ1.5mmの下穴を開けています。


穴あけ用治具の出来上がり。
これをケースにかぶせ、下穴からドリルで小さな穴を空けます。
治具を取り外すとスイッチなどの部品を取り付けるための穴の中心に小さな穴が開いています。この後、各部品の大きさに穴を拡張していけばOKです。

この穴あけ用治具を使うことにより、２個目、３個目もいちいち定規で測りながら穴あけ位置を決めなくても、ケースにかぶせるだけで穴あけ位置を決めることが出来ます。

次回はケース加工に入ります。
