2008年11月14日
テーマ： 模型鐵道(697)
カテゴリ： 電子工作
ご要望がありました電動ポイント切替機が完成しました。
コンデンサー蓄電式です。
そのほかに、５５５タイマーＩＣを使ったり、ＰＩＣを使ったりいろいろできるのですが、
一番簡単でシンプルな方法です。
とりあえず、写真撮影が完了しました。
これからコンテンツとして編集してからＨＰのほうにＵＰします。
ＵＰが完了したら、再度、日記でご案内させていただきます。
ＨＰも何とか少しずつ充実させていきたいと思います。
W75mm×D50mm×H30mmのＢＯＸに４つのポイントを押し込めました。
がんばれば６ついれられたかもしれません（笑。
回路はいたって簡単ですので、誰にでも作れると思います。

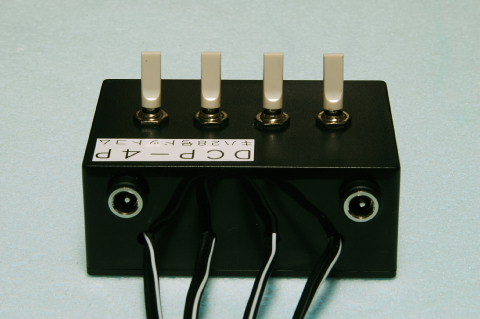

背面です。設計上は出力端子を取り付け、ケーブルを接続するのですが、手を抜いて直接出力ケーブルを出してしまいました。
ポイントの線を直結しなければなりません。
固定したレイアウトで使うにこれでいいのですが、レイアウトを組み替えて遊ぶには管理面倒くさいですね。あまり実用的ではありません。
出力端子はいろいろ考えられますが、オーディオ用スピーカー端子台が一番実用的ですね。
しかしながらスペースの関係があり、このＢＯＸサイズに標準の端子台をつけると、２ポイントしかつけられません。
ミニレイアウトだったら２ポイントもあればいいのでしょうけれど、６ポイントまで詰め込められるのですから、持っていない話です。
今度アキバに行ったときに端子台を物色することにしましょう。
したっけね！
