前回に引き続き、Ｈブリッジ回路によるモータードライブの実験です。
あれ？あれ？あれ？
部品がみるみる熱くなり手で触れないほど発熱！。
あわてて電池を外しました。
見事に失敗です。
小さなトランジスタが悪かったのか、配線が悪かったのか、原因は不明。
本当はこれで成功したら次のステップと思っていましたが、失敗でも次のステップいちゃいます（笑。
普通のバイポーラトランジスタではなく、FET(電界効果型トランジスタ)を使ってみます。
コチラ を参考にしてください。
今回使用するFITは１つの８ピンICの形をしていて、２つのMOS-FETが入っています。

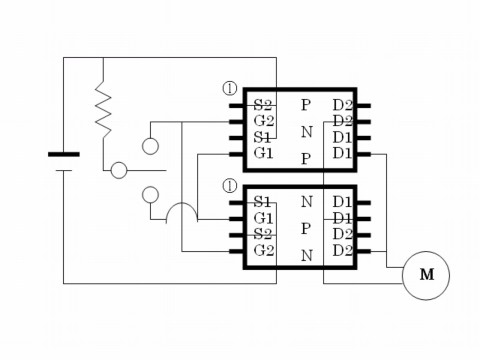

回路図はこんな感じ。
今度こそ・・・。
したっけね！
