ＦＥＴを使ったＨブリッジモータードライブの実験をしています。
今回はこんなちっちゃいFETを使ってみました。
このICの中にFETが２個とダイオーが入っています。サイズはSOP8パッケージといって、本体の黒い四角い部分が3mm×4mmぐらいで足の間隔は1.27mmです。
コレだけ小さいと色々と製作意欲が掻き立てられます。
横にある緑の基盤はピッチ変換基盤で、足のピッチが1.72mmを普通の万能基盤で使えるように足のピッチを2.54mmに変換します。
さすがにこのサイズのハンダ付けは緊張します。
何とか変換完了です。

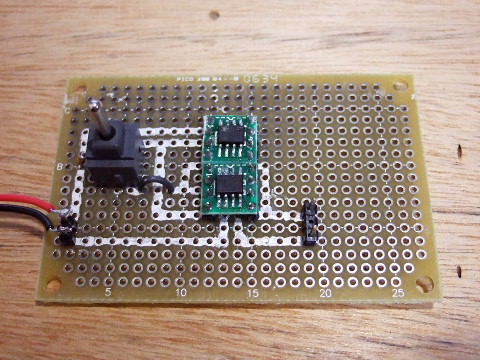

前回と同じようにイージスペンで回路を書き、部品を取り付けました。
スイッチＯＮ！
おおおおおおーーー
FETから煙がーーー
あわてて電池を外しました。
イヤー、今回も失敗に終わってしまいました。
敗因はFETが小さすぎた。
やはりモータードライブ用のしっかりしたFETじゃないとダメみたい。
興味本位で買ったジャンク箱のFETはダメでした。
ということで、気を取り直して行ってみよう。
どうやら自作でドライブは私に向いていないようです(笑。
あわよくば今のDCR-nano3のような量産化？を目論んでいるので
最初からHブリッジが入ったモータードライブ専用ICを試してみようかなぁ。
したっけね！
