前回のその４では部品など仮置きして見ましたが、今回はきっちり組み付けました。
発注していたケースは届いていましたが、間にＥＸＥのＮ化など他の事をやっていたので、ちょっと放置状態でした。
組み立て手順の見直しや部品の位置関係の微妙な変更をしあたので、今回で最終決定としたいと思います。

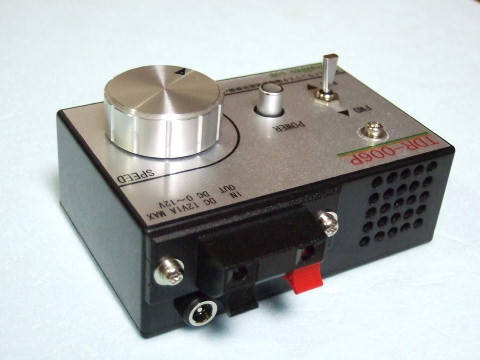

上の写真は正面から見たところ。
ケースのサイズが違いますが、基本デザインは今までのパワーパックを踏襲しています。
逆転スイッチをグレードの高いものに換え、パワースイッチは、電源スイッチとパワーＬＥＤは別でしたが、ＬＥＤ内蔵のものを採用し一体化しています。
上の写真は端子面です。
今回は電池式なので入力端子は補助的な意味合いで取り付けています。
ここにＡＣアダプターを取り付けることができます。
放熱板は今までフィンがケースの外に露出していましたが、大きくなったおかげで内部に収容することができましたので、放熱のための穴のみを開けています。
上の写真は内部の様子。
まだ配線をしていません。
内部は結構余裕があり、放熱板もすっぽりと収容しています。
今のところ、来週にでもオークションに出せるといいなぁ、ぐらいの日程でいます。
まだ値段を決めていません（爆。
したっけね！
