前回 レンズの絞り を書きましたので、今日はシャッターについて説明です。連れ合いが理解してくれるか不明ですが……
一眼レフカメラのレンズを外して正面＝レンズ側から覘くと、中央部が薄明るく見えます。実は、この部分には45度に傾けられたミラー（鏡）が置かれています。

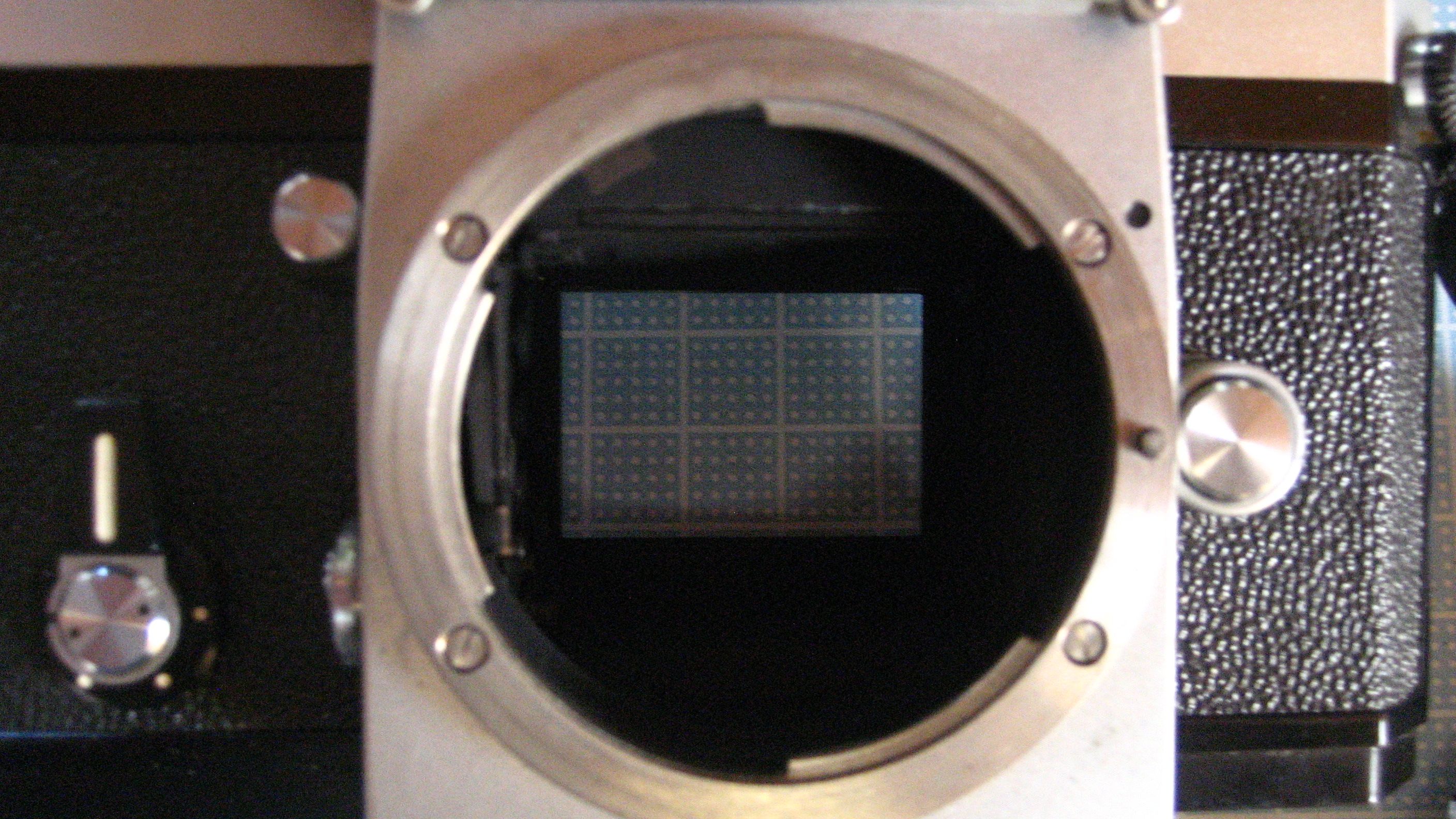

ミラー部分を拡大すると建物が写っていますが、これはカメラのファインダーから入りこんだ光＝景色です。光の方向は一方通行ではないので、逆側＝ファインダーから覗いたらレンズ側の景色が見えるという訳です。

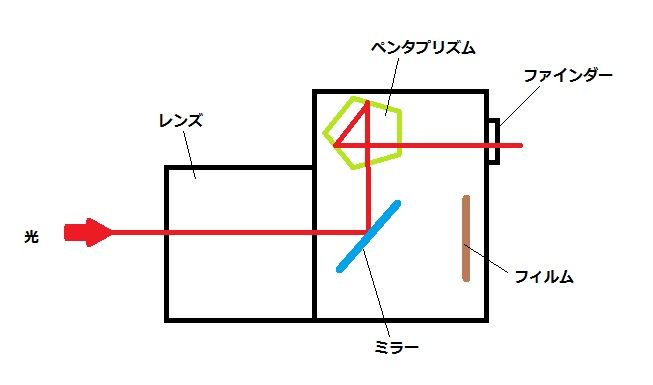

下手くそな図にしてみました。
レンズから入ってきた光＝景色はミラーで上方に反射され、ペンタプリズムという五角形のプリズムで曲げられてファインダーを通過する仕組みです。(実際のペンタプリズムは、もっと変形した五角形です。)
使い捨てカメラにもファインダーはありましたが、レンズを通ってきた光ではなく、あくまでもある程度の構図を決めるためのものでした。方やこのようにミラーを持ったカメラは、レンズが捉えた景色をファインダーを通してリアルタイムに見ながら撮影できるということです。
上の下手くそな図で分かるように、フィルムに撮影するためには前方のミラーが邪魔になります。
そこで、撮影状態の時にはどうなるか？ の写真がこれです。ミラーが跳ね上げられ後ろが見えています。分かりやすいようにカメラの裏蓋を外してありますが、カッティングシートのあたりにフィルムがあると思ってください。
クイックリターンミラーなどと呼ばれたりしますが、ミラーは次に書く「シャッター」が開く直前に上がり、シャッターが閉まった直後に下がります。従って、一眼レフカメラにおいては、シャッターを切った一瞬はファインダーが見えなくなります。ペンタプリズムへの光が遮断されるからですが、1/125、1/250、1/500(秒)の高速では気になりませんね。(蛇足ながら、ミラーレス一眼レフカメラも最近はあるみたいです。)

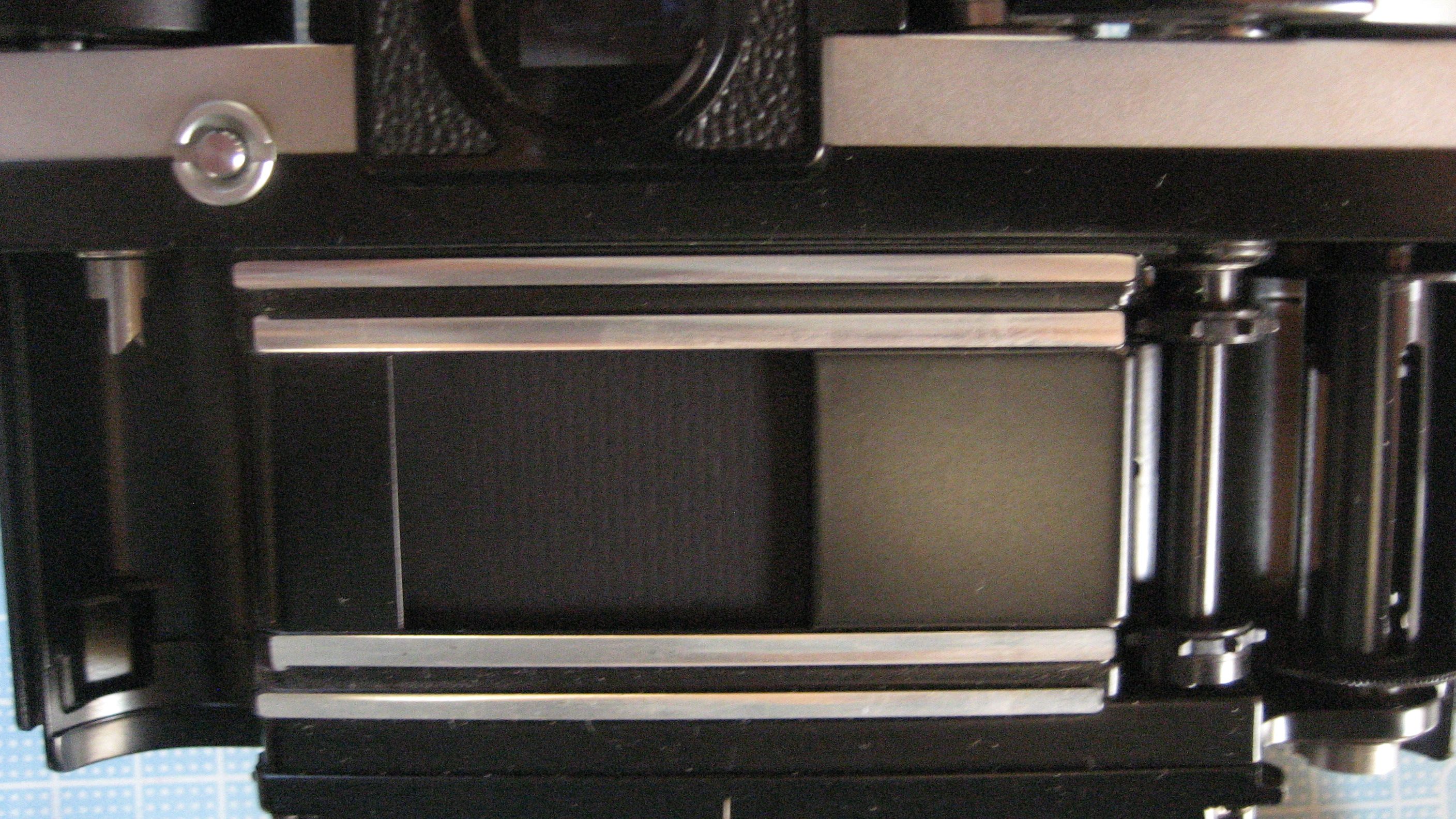

カメラ裏蓋を外した裏側から、ミラーを跳ね上げた状態がこれです。ぽっかり空いた部分からレンズを通した光が入ってくることになります。上下シルバーのラインにそってセットされたフィルムに露光することとなります。

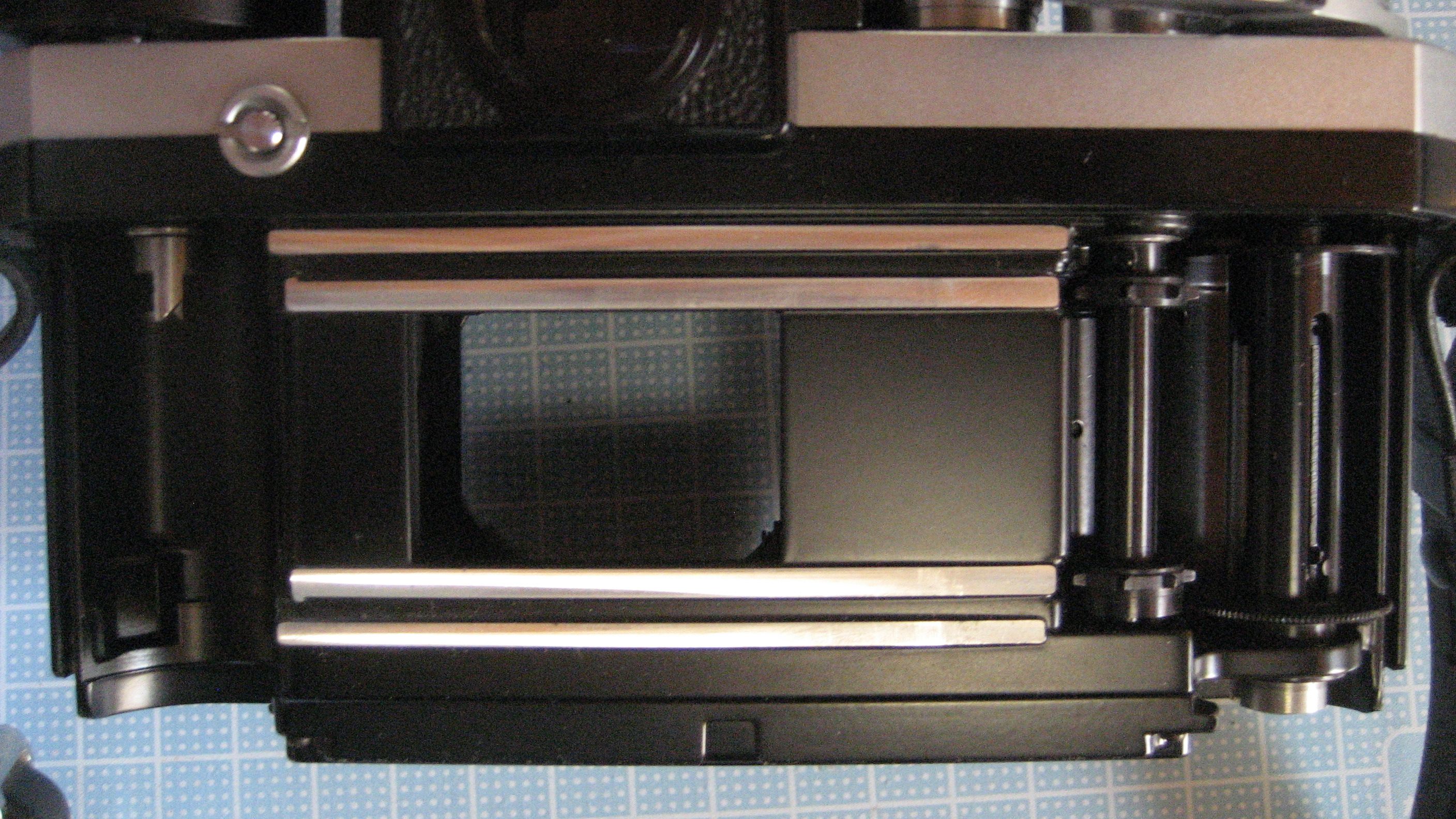

こんどは口が閉じていますね。実はこれがシャッターです。シャッターボタンを押した瞬間に、フィルム直前に張られたカーテンのような幕が横にスライド開閉するわけです。1/30秒程度なら見分けはできますが、1/1000秒なんてシャッタースピードでは音だけで分かりません。ちなみに、このようにフィルムの前面にあるシャッターをフォーカルプレーンシャッターと言います。映画大脱走の中で、パスポート偽造用にカメラの調達を頼むのですが、「 フォーカルプレーンシャッター」とセリフにまで使われていたのにはなぜか感激した懐かしい記憶があります。
さてさて、何か言い忘れているような気もしますし、連れ合いに理解してもらえるか不明ですがこれでおしまいです。散歩でもしてこようかしら？
