掃除機（東芝トルネオ）のブラシ用モーター交換

カテゴリ：修理

こんにちは

先日掃除機のヘッドが回らなくなったので交換した備忘録です

ウチの掃除機は最近のコードレスではなくコードあり、
TOSHIBA トルネオ　VC-SG910X　という型です

新品で購入して半年くらいは問題なく使用できていたのですが、いつからかヘッドの回転が回らない現象が何度かありました

ヘッド周りなのでゴミが付いたりするのである程度は仕方ないと思いつつ、
1年保証なのでその前にと一度電気屋に持っていき点検
しかし、ゴミが多少詰まっていたというだけで原因はわからず・・・
と、お決まりの回答で返却されてきました

ヘッドの止まる回数が多くなったので、もうすこし原因を究明してみることに

掃除中にヘッドが止まったときに触るとモーター部分がだいぶ熱を持っていることが判明

ヘッドごと交換を考えたけど、もしかしてモーターだけ交換するのもあり？
いろいろ調べていくことになりました

だって、ヘッドだけだと結構値段するし

東芝 4145A032 【その他・家電周辺★】

そこでモーターを型番から検索してこれを発見！！

TOSHIBA　東芝　掃除機　クリーナー用　床ブラシ用モーター　部品コード：4145H937　交換部品【宅コ】

これだけだったら全然安いじゃん！！！

ってことで購入しました

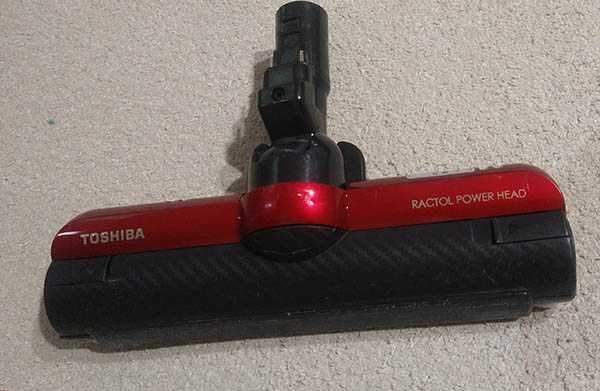

ヘッドの裏部分の矢印のところをねじをプラスドライバーで外します

ネジを外したら表にしてカバーを外します
パーツは本体を含めて3つに分かれます（手前の黒い部分はねじを外さなくても取れますが）
赤いカバーはゆっくり外せば大丈夫

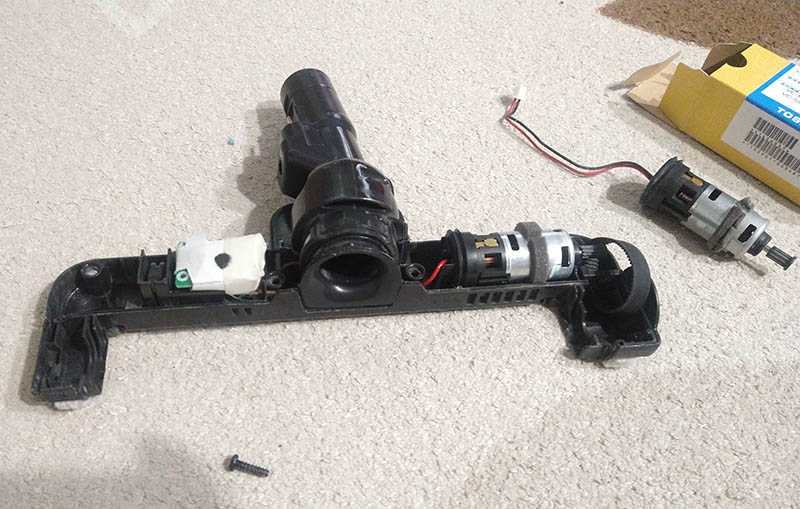

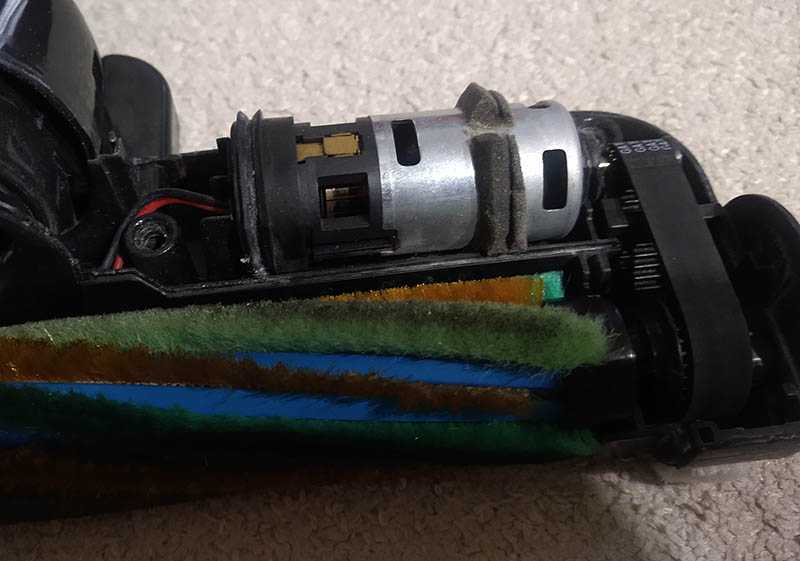

モーターが見えるようになりました

固定部分のゴム部分などが劣化しているように感じます
こちらのモーターを交換していきます

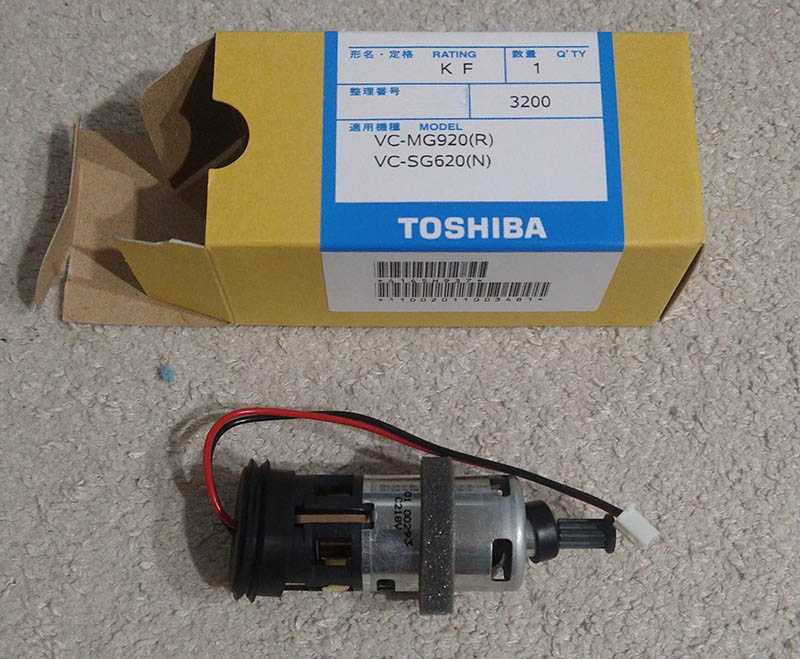

こちらが新品のモーターです
やはりゴム部分がきれいです

モーターについているコネクタを外していきます
モーターの配置はよく覚えておきます （配置ミスを防ぐため）
また、配線がどこを通っているかも覚えておきます
一番良いのはスマホで位置を写真に撮っておくことをお勧めします

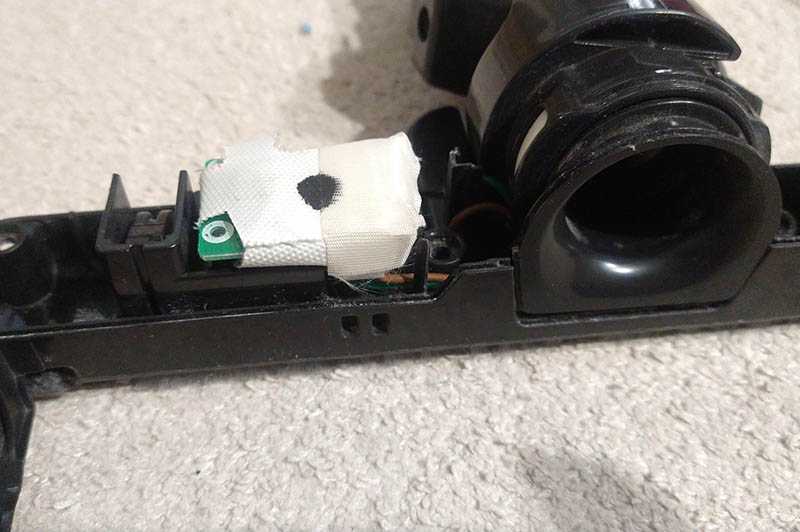

次に、この白い部分（基盤）を持ち上げないといけません
意外とこの基盤がしっかりくっついていたのでおっかなびっくりで持ち上げました

この基盤が固定されているのは 3か所の突起部分 なのでここを気を付けて外します

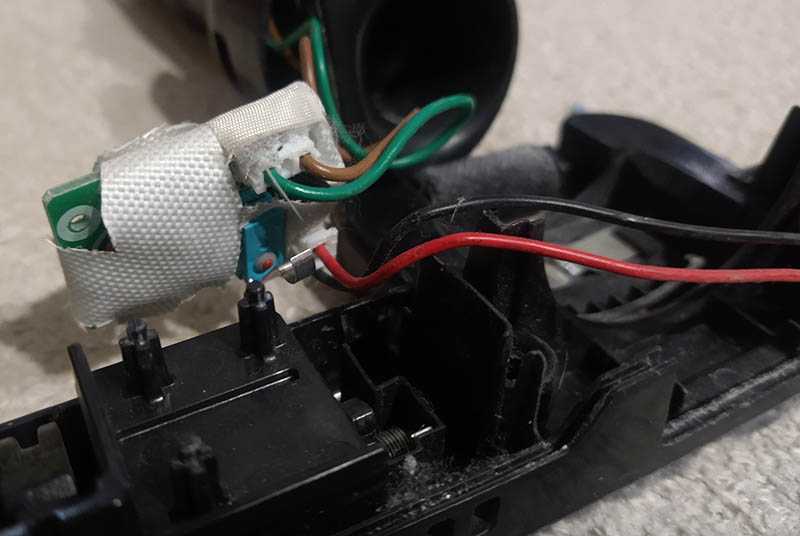

赤と黒の配線が見えたらそのコネクターを外します
ゆっくりじんわりとひっぱれば外れるはず（表現ヘタ）

無事に外すことが出来たら、新しいモーターのコネクターを取り付け、

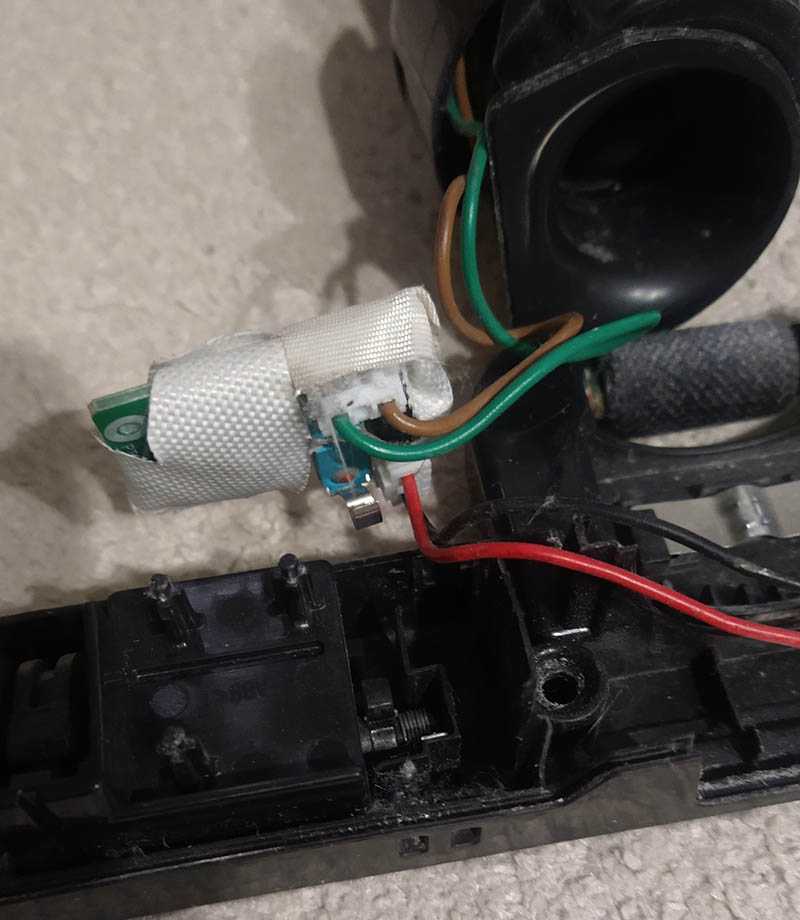

先ほど覚えておいた配線位置とモーター位置に配置していきます

個人的にすこし困ったのはコネクタ付近の配線の処理
多分多少配線が多少余る部分をどう処理したら良いか、面倒かもしれません

配線処理が終わったら基盤も戻し、配線の干渉などないか確認してから、
赤いカバーを取り付けます
カバーを取り付ける前にひっくり返すと「玉」がズレてしまうので注意です

その後裏面にして4か所のネジを取り付けます
