ミニインファーノ０９改良？(^^ゞ

(4)

テーマ：ラジコンやってる人あつまれ！(986)

カテゴリ： MiniInfarno09

本日、昼間は車＆家の用事が有りましたので、夜行性？（暗くなってから）です(笑)

今回の改良点？は、『 フロント・センター・ユニバーサル 』、『 リヤ・センター・ユニバーサル 』、『 フロント・アッパー・アルミ化 』、『 リア・トルク・ロッド・アルミ化 』で、おまけ？で、『 フロント・トルクロッド・ターンバックル化 』です。

いきなりですが、『 フロント・センター・ユニバーサル 』の組み込み途中です。
MiniInfarno09z_Front_Uni01

ユニバーサル用グリス です。
強度を確保する為に、アルミパーツが沢山見えると思います。●～*

そして、『 フロント・センター・ユニバーサル 』の 取付後 は、こんな感じです。

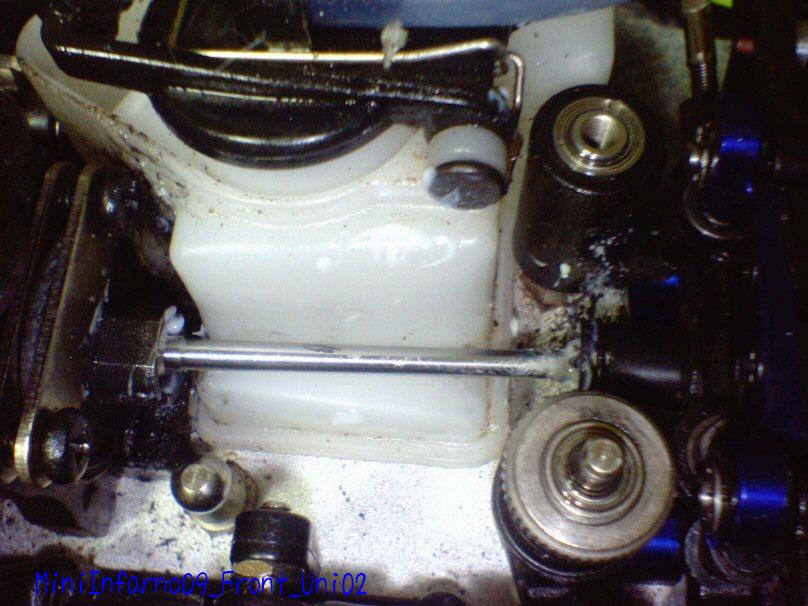

MiniInfarno09_Front_Uni02

『 フロント・アッパー 』が外して有るのは、次の作業の為です(^^ゞ

『 フロント・アッパー・アルミ化 』の前に、形状の違いを少し・・・

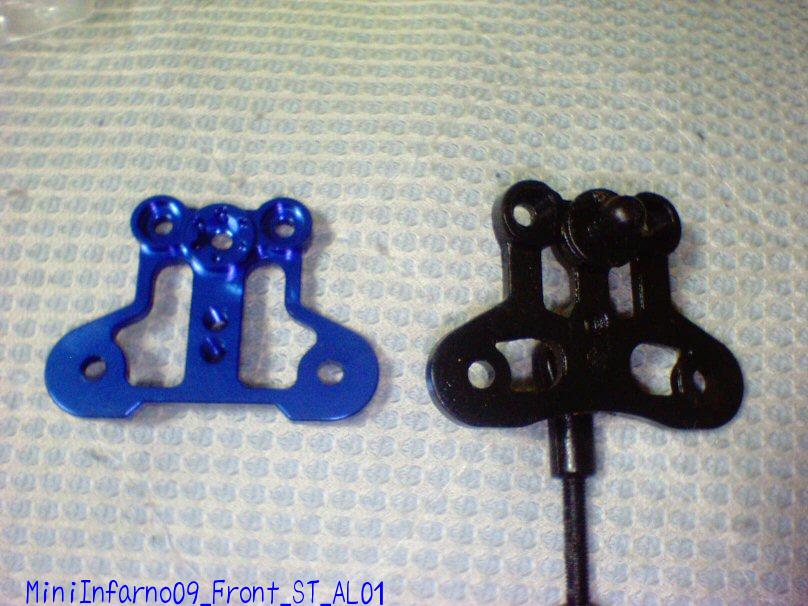

MiniInfarno09_Front_ST_AL01

表側からは、こんな感じで左右を繋ぐ部分が 肉抜き されているのが解ると思います。

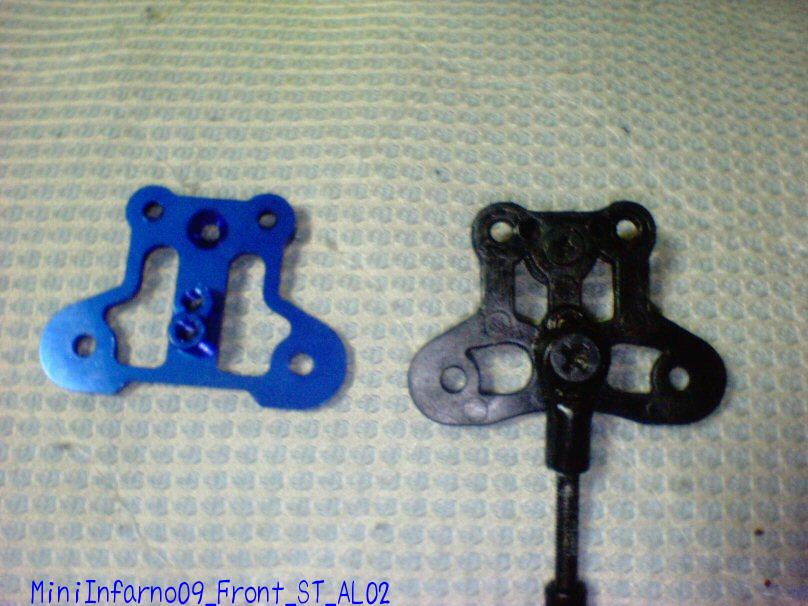

MiniInfarno09_Front_ST_AL02

こんな感じです。

『 フロント・センター・ユニバーサル 』、『 フロント・アッパー・アルミ化 』、『 フロント・トルクロッド・ターンバックル化 』でこんな感じです。

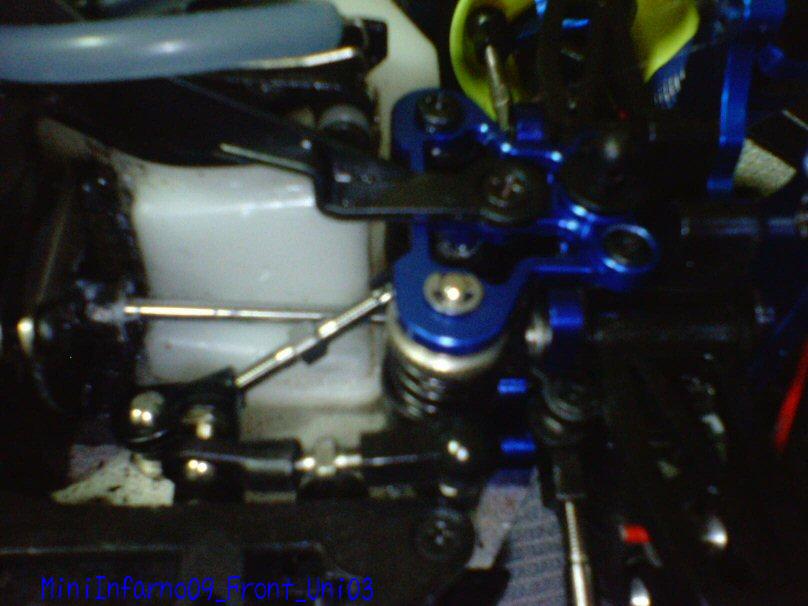

MiniInfarno09_Front_Uni03

フロント・トルク・ロッド ターン・バックル に変更されているのが解ると思います。
今回、 ターンバックル にした理由は、 フロント・アッパー・サスホルダー ↓

の付け根の下側と、 ステアリング・タイロッド が干渉して、 ステアリング・ロック 状態になると思います。
（ ＥＰミニインファーノ でも、同様の現象が発生します。）

この部分です。

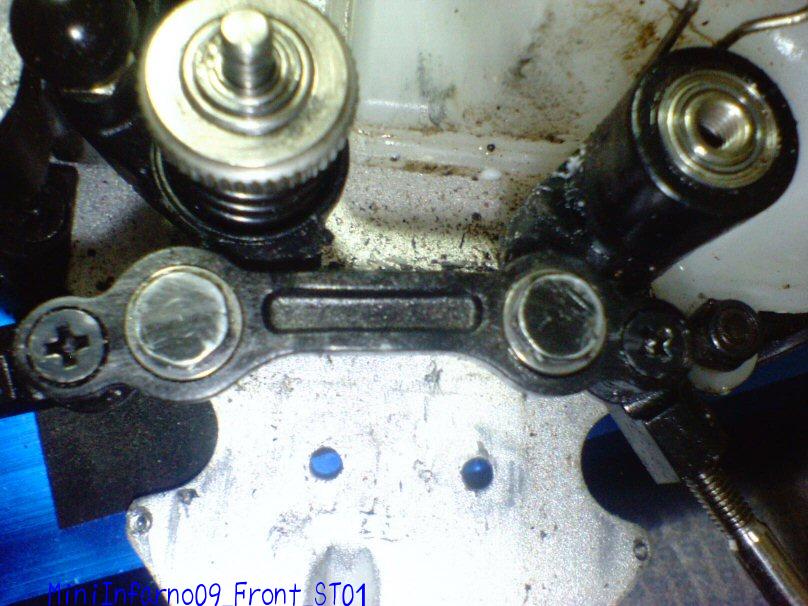

MiniInfarno09_Front_ST01

ボルト の頭が 磨り減って います。
一枚目の写真でも、片方だけですが同様に磨り減っています。

パーツ同士の クリアランス が少なく、 タイロッド のガタが有るので、一度引っかかると外れにくくなるのが原因だと思います。

後は、 トルク・ロッド の タイロッド 調整を行って、一番 クリアランス が 大きく なる様にすれば良いと思います。
これで解決しなければ、フロント・デフ・ケースの下側にスペーサ？もしくは、フロント・デフ・ケースを新品交換？、フロント・アッパー・サスホルダーの削りこみ？の方法が有ります。

次に、『 リヤ・センター・ユニバーサル 』です。

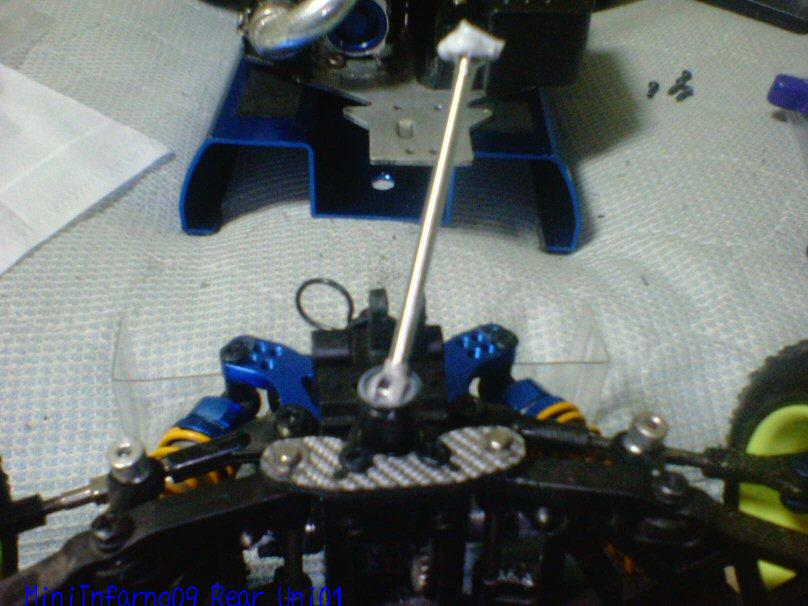

MiniInfarno09_Rear_Uni01
