Jan 22, 2006

tp380zのバックライトを交換した。
問題のtp380zの液晶は、バックライトの照度は問題ないが、
左端にたて筋が入ってしまっていた。
まあ、気にしなければ気にならない位置なのだが、
手元に、赤色化する上液晶が乱れるtp380zのジャンク品があったので、
この液晶にバックライトを移植してしまおうと考えたのだ。

まずは液晶ユニットを取り出すと、
バックライトを取り出すために、
向かって左側のカバーを外す。

カバーを外すのはちょっとテクが必要だった。
液晶ユニットを押し広げるように半ば強引にカバーを外すと、
バックライトを拝むことができた。

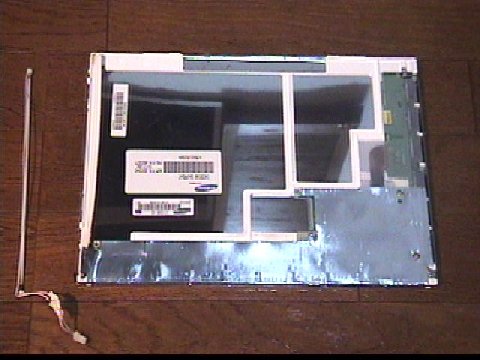

これを折らないように気をつけながら液晶ユニットから取り出した。
そして、再装着。
陰極側の白い被覆線の収納が難しかったが、
なんとかユニット内部に収めることができ、
tp380zの液晶は申し分ない状態になった。

かつて、tp535xやtp560x、tpi1124のバックライトを交換したが、
それに比べると比較的簡単に交換できた。

この調子で、お次は、

ちなみに、
tp380zのバックライトは液晶ユニットにたてに挿入されており、
長さ209mm（発光部199mm）、太さ2mmだった。
