Aug 17, 2013

XGA液晶をR60に取り付けてみた

テーマ：しんくぱっど(1190)

カテゴリ： R60/60e R61/61e

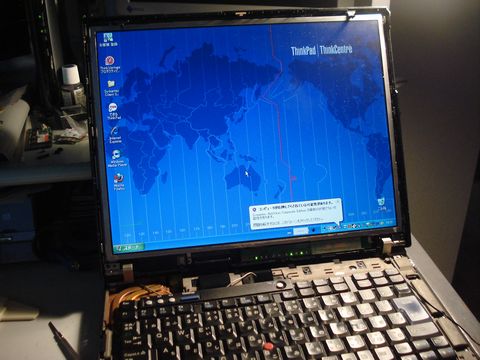

　Sumsung製の15インチ液晶「LTN15XF-L03」(FRU P/N：13N7122)を手に入れたので、R60に実装することにした。

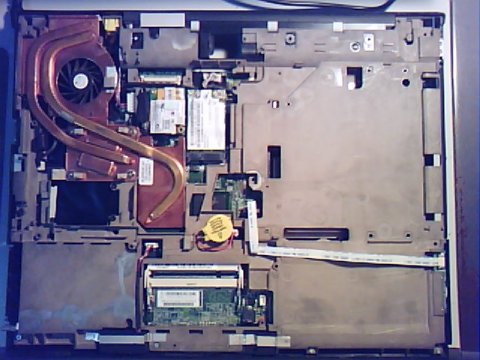

　今回のR60はシスボを入れ換えたもの。
　R60(9455-4KJ)のベースカバーに、同じくR60(9456-ERJ)のシスボをおさめてある。CPUはCore2Dou/T5500(1.66GHz)。一方、コネクタ部不良のためモデムカードは取り外してある。（今時モデムなど使わないのでさして影響はない）

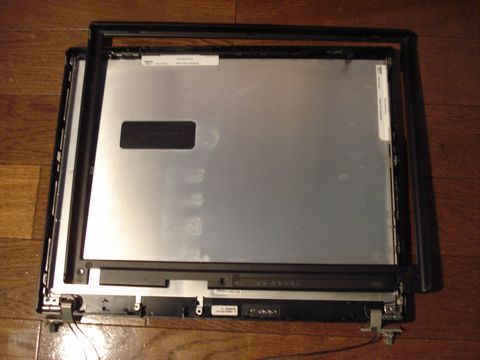

　トップカバー・フレームカバーは、液晶部不良のため取り外したR60のものがあったので、これを使用。（これなら無線ランのアンテナも内蔵されている）

　気になるのは、このR60がSXGA+対応なので、XGAではどうなるかということ。まあ、今までの経験やネット検索から推測すると、まったく問題なく表示されると考えられる。XGAとSXGA+のLCDケーブルには違いがないという報告も聞いたことがある。また、インバータカードの違いは、WLANのLEDが用意されているかどうかみたいだ。

　今回の作業で一番難儀だったのは、ネジ。

　分解した時のネジをどうしたのか覚えていないため、保守マニュアルを見ながら、適応するネジを確認していったが、[M2/3mm][M2.5/6mm]と言われても、そのネジがどんなネジなのかよく分からないこと。一応、ネットでネジの規格を調べたり、ノギスでネジを測ったりしたが、けっこう面倒だと思った。

http://www.nbk1560.com/products/nedzicom/miniaturescrew/SNZ-TBZ/SNZ-M2-TBZ/

（やはり、ネジはせめて機種ごと小袋に分けて保存すべきですね）
