Nov 3, 2013
テーマ： しんくぱっど(1186)
カテゴリ： T60/60p T61/61p
取り付けたT60の液晶がちらつき、そのうち消灯してしまうことから、保持していたT61の液晶ユニットを摘出して、T60に移植することにした。
※そのままでも使えるのだが、右ヒンジが破損しているため、ユニットの摘出をすることにした14inchスクエアタイプT61の上半身。

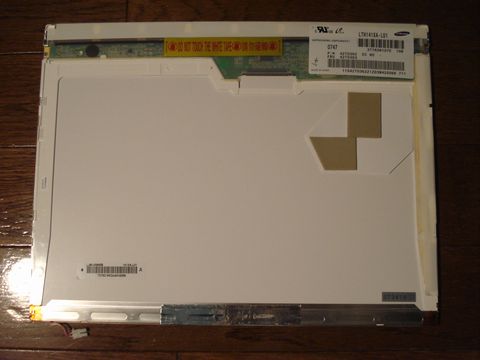

早速取り出してみると、液晶ユニットはどちらもSumsung製「LTN141XA-L01」。交換して起動してみたものの、なんだか暗い。

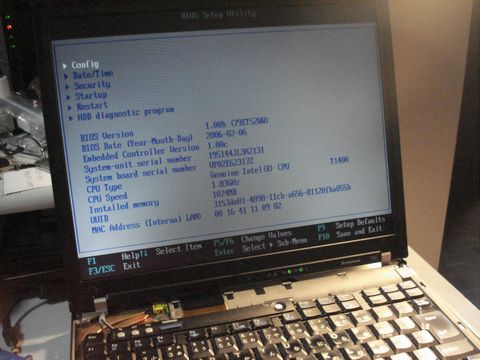

※T60に取り付けたT61の液晶。しかし暗くて使い物にはならない。ちなみに、液晶ケーブルやインバータはT60とT61スクエアタイプで流用可能だ。
これでは使い物にならないので、バックライトを交換する決意をした。
バックライトの摘出は、まず、バックライト近くのネジ４ヶ所を外す。次は、アルミテープにカッターで切れ目を入れて、スチール製のカバーを外す。これは爪で液晶ユニット本体と固定されているので、スチール製のフレームを開くようにこの爪を外す。次に、写真右側の白いビニールテープを剥がし、フレームを広げるようにして、バックライトをプラスチックのカバーごと摘出する。

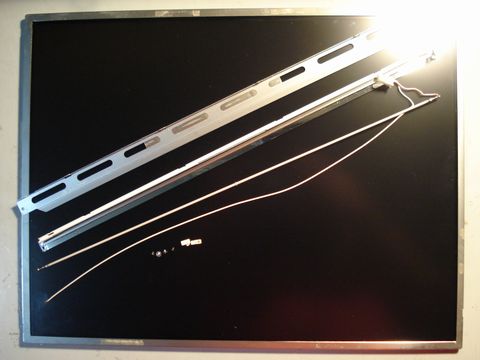

T60の液晶ユニットから冷陰極管(CCFL)を取り出してみると、右側の配線が切れかかっていることが判明。これがちらつきの原因だったのかもしれない。

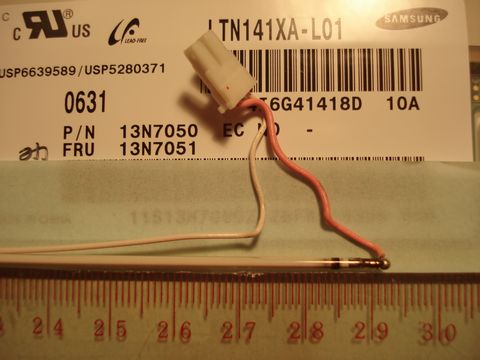

さて、冷陰極管を購入するために、管の長さを測ってみた。この14inch液晶には、直径2.0mm、長さ291mmの冷陰極管が使われていた。
さて確か、14inchの冷陰極管、ストックがあった気がしたので探してみたが、どうやら「在庫切れ」のようだ。（そういえばT40系でけっこう使った気がする。10.5inch用はTP535Xに、13inch用はTP600Xに、15inch用はR51用にストックされたものだが、今後出番があるのだろうか？）
とりあえず、これをかわりにユニットに収めて、動作確認をしてみる。

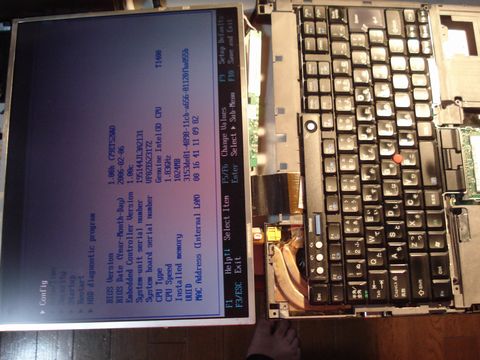

※T61の液晶ケーブル＆インバータで動作確認。はじめは赤いがまあ使える。
起動時、赤く染まったが、使えそうだ。でも、組み立てて最終確認をしたところ、途中で液晶が消灯。これでは使い物にならない。（インバータに問題がある可能性も否定できないが…）

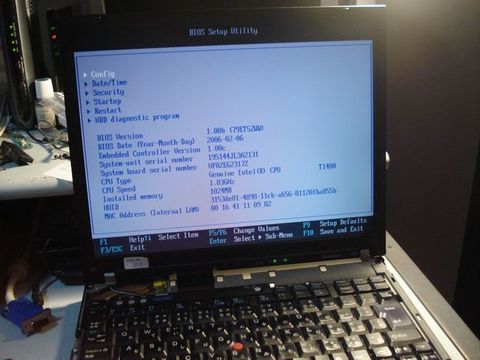

※無事換装完了って喜んだのもつかの間。この後バックライトが消灯…。
ということで、ヤフオクで冷陰極管を購入することに…。
※そのままでも使えるのだが、右ヒンジが破損しているため、ユニットの摘出をすることにした14inchスクエアタイプT61の上半身。
早速取り出してみると、液晶ユニットはどちらもSumsung製「LTN141XA-L01」。交換して起動してみたものの、なんだか暗い。
※T60に取り付けたT61の液晶。しかし暗くて使い物にはならない。ちなみに、液晶ケーブルやインバータはT60とT61スクエアタイプで流用可能だ。
これでは使い物にならないので、バックライトを交換する決意をした。
バックライトの摘出は、まず、バックライト近くのネジ４ヶ所を外す。次は、アルミテープにカッターで切れ目を入れて、スチール製のカバーを外す。これは爪で液晶ユニット本体と固定されているので、スチール製のフレームを開くようにこの爪を外す。次に、写真右側の白いビニールテープを剥がし、フレームを広げるようにして、バックライトをプラスチックのカバーごと摘出する。
T60の液晶ユニットから冷陰極管(CCFL)を取り出してみると、右側の配線が切れかかっていることが判明。これがちらつきの原因だったのかもしれない。
さて、冷陰極管を購入するために、管の長さを測ってみた。この14inch液晶には、直径2.0mm、長さ291mmの冷陰極管が使われていた。
さて確か、14inchの冷陰極管、ストックがあった気がしたので探してみたが、どうやら「在庫切れ」のようだ。（そういえばT40系でけっこう使った気がする。10.5inch用はTP535Xに、13inch用はTP600Xに、15inch用はR51用にストックされたものだが、今後出番があるのだろうか？）
とりあえず、これをかわりにユニットに収めて、動作確認をしてみる。
※T61の液晶ケーブル＆インバータで動作確認。はじめは赤いがまあ使える。
起動時、赤く染まったが、使えそうだ。でも、組み立てて最終確認をしたところ、途中で液晶が消灯。これでは使い物にならない。（インバータに問題がある可能性も否定できないが…）
※無事換装完了って喜んだのもつかの間。この後バックライトが消灯…。
ということで、ヤフオクで冷陰極管を購入することに…。
