Nov 10, 2013

　注文していた冷陰極管(CCFL)が到着したので、換装するために早速T61スクエアのSumsung製「LTN141XA-L01」から冷陰極管の摘出にとりかかった。ところが、いつもとちょっと事情が違う。冷陰極管の両極がホットボンドで固定されていたのだ。つまり、この液晶ユニット、換装履歴があることになる。結局、ホットボンドを剥がしながら、冷陰極管の摘出に成功したが、両極のゴムカバーが散々な状態で、そのまま流用することができない。これは、熱収縮チューブが必要なところだが、さて？どこにしまってあるのか…。

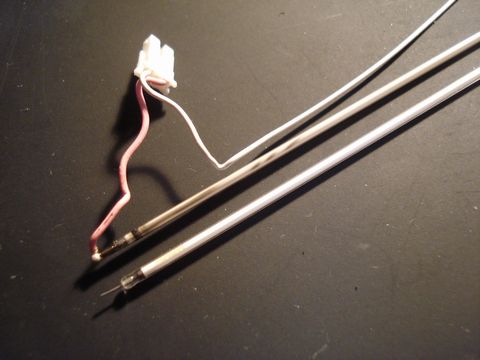

※一番下が新たに手に入れた冷陰極管(直径2.0mm、長さ290mm)

　熱収縮チューブを探していたら、まったく関係ないMMX-PentiumやSlot1タイプのCeleronなどが続々と出土。TP240のCPUクーラーやTP535系のパーツたちも出土した。珍しいものでは、EDOタイプのメモリーやTP760系の4modeFDDなんてのも…。
　私を一喜一憂させたこれらのパーツも、今となっては「記念碑」「ゴミ」の価値しかない。

　まあ、それはともかく、熱収縮チューブがみつからないので、ジャンク液晶のゴムカバーを流用してしまうことにして、冷陰極管の取り付けにかかった。
　ゴムカバーの一番の役目は、金属部分との絶縁にあるので、流用するゴムカバーも、液晶フレームの金属部分と接触しないように取り付けた。

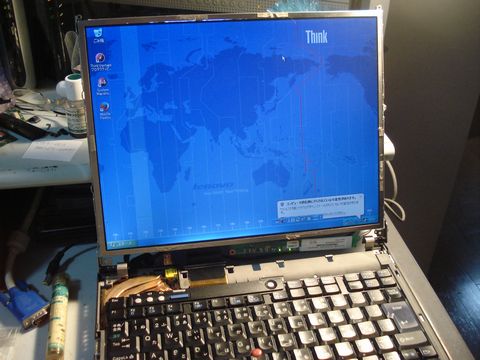

　動作確認をしてみると、しっかりと点灯し起動時の赤みもなく、途中で消灯することもなくなった。でも、よく見ると、中央部下側あたりが明るく、両側は暗くなっている。これらは照度斑で、無理やり冷陰極管をユニットフレームの中に「押し込んだ」のが原因と思われるが、まあ素人の作業なので、これくらいのもんだろう。（取り外し時のようにスムーズにフレームに収め直すことができれば、もっと照度斑も改善できるに違いない）
