Nov 23, 2013

　先週、冷陰極管を交換したT60のSXGA+液晶ユニット。どうもしっくりバックライトのフォルダがアクリル板にはまっていないようで、照度斑が見られた。
　今回は、もう一度液晶ユニットを分解して、バックライトフォルダをいじってみようと考えた。また、前回組み立てたときに、液晶フレームのスチールカバーを固定するアルミテープを貼り忘れていたことと、インバータのネジ止めを忘れていたので、これもついでに行う。

　照度斑の原因は、バックライトフォルダの開口部分とアクリル板としっかりつながっていないからだと考え、今回はリスクの高い「分解」、すなわち、バックライト部分と液晶部分を分離するところまで分解した。そして、バックライトフォルダの開口部分とアクリル板の側面が重なるように配置して組み立てようとしたが、どうしても組み立てるときにずれてしまう。それでも、しっくりとはまっていれば、フレームカバーにしっかりと収まるはずと考え、とにかく気をつけて組み立てた。

　さて、電源を入れてテストしてみると…。

　ショック！

　液晶に横向きにライン抜けが発生！

　これは、リスクの高い分解をした報いなのか？

　照度斑は前回に比べて解消されているみたいなのだが、なにせライン抜けは痛い！

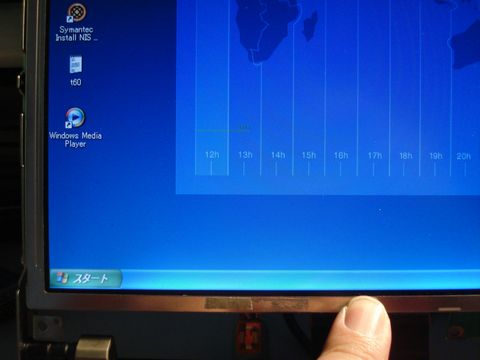

　この照度斑、バックライト付近を指で押さえてやると解消されるときがあるみたいだ。液晶ユニットのフレーム部分を上から押してやったり、下から押さえてやると押さえた部分の照度が均一になる。これは固定が足りず、「浮き」が見られるということか？

　あっ！そうだ、アルミテープによるスチールカバーの固定を忘れていたけど、もしかして固定すれば、かなり照度斑解消されるかもしれないぞ…。
（ちなみに、この時、上下から液晶ユニットを押さえたところ、横筋のライン抜けも解消されてしまいましたあ～。これはうれしい！）

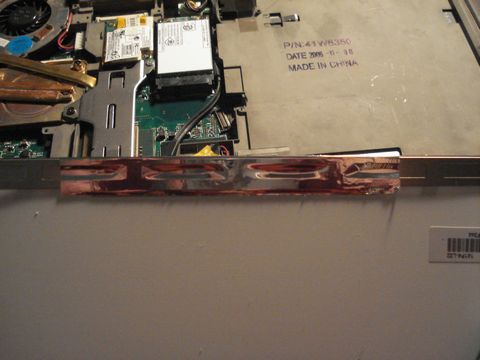

　で、アルミテープで固定してみたところ。

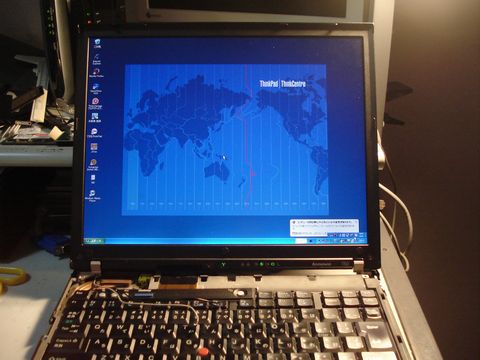

　照度斑、かなり改善されたんでしょうか？？？
