Jan 3, 2014
テーマ： しんくぱっど(1190)
カテゴリ： T60/60p T61/61p
電源ボタンを押しても、何も反応のない（LEDも点かない、つまり、通電すらしない）T61シスボの復活をめざして、T61の下半身を分解した。可能性のあるチップヒューズの所在を確かめるためだ。
※電源ボタンを押しても何の反応も示さないT61シスボ(7658-A14)。起動しない・通電すらしない原因はいったい何なのだろうか？分解して確かめてみるしかない。

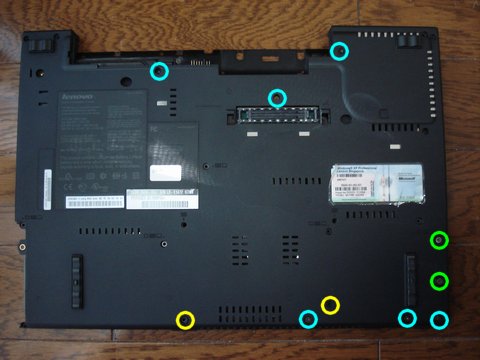

※シスボを取り出すのに必要なネジ。○印の色によってネジのサイズが異なる。

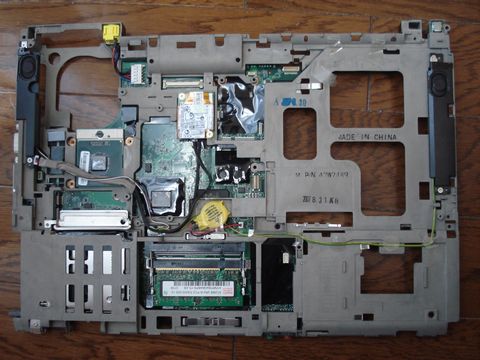

※ベースカバー（ケース部分）から取り出したT61シスボ。

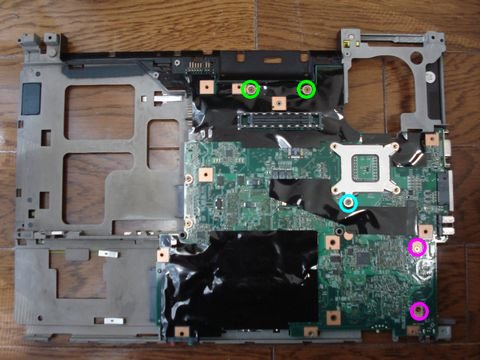

※フレームからシスボを取り外すには、シスボ裏側のネジを外す必要がある。
やっとシスボを取り出すことができたので、チップヒューズの所在を確かめることにする。ちなみにシスボに貼られた保護シールも剥がす必要がある。
■確認できたT61チップヒューズ

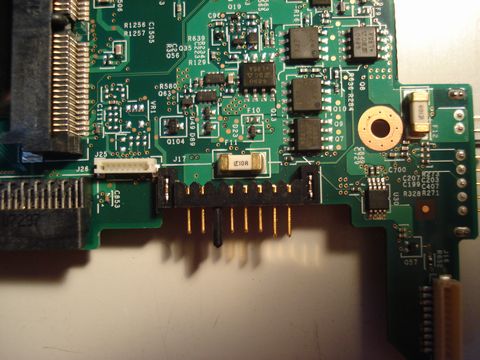

[F12] 10A 表 バッテリコネクタ付近
[F11] 10A 表 セカンドバッテリコネクタ付近

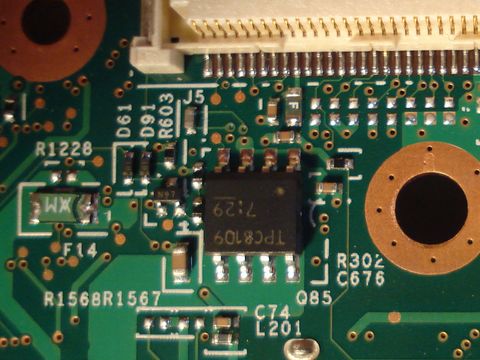

[F14] WA 表 LCDコネクタ左側付近
[ ] F 表 LCDコネクタ直下 ※シスボ上のシルク印刷なし

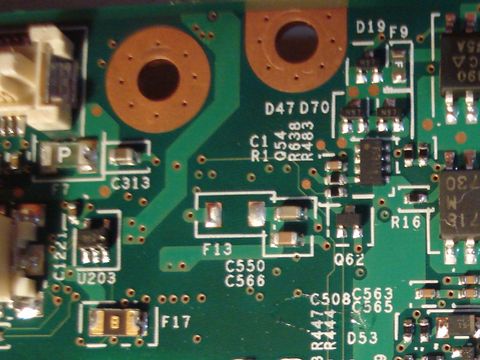

[F7] P 表 LCDコネクタ付近
[F17] B 表 モデムカード下
[F9] F 表 無線LANカード下
[F13] 表 ※空きランドになっていた

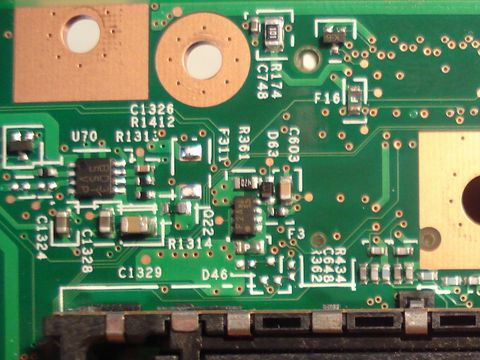

[F3] P 裏 拡張コネクタ付近
[F16] F 裏 拡張コネクタ付近

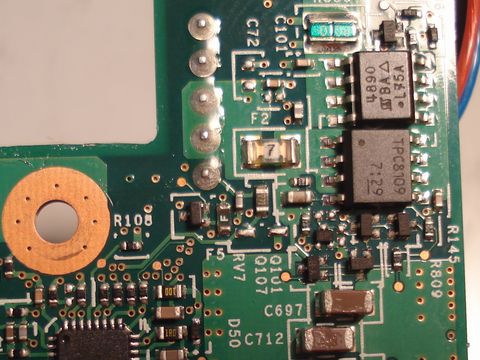

[F2] 7 電源コネクタ裏側
[F5] F 電源コネクタ裏側

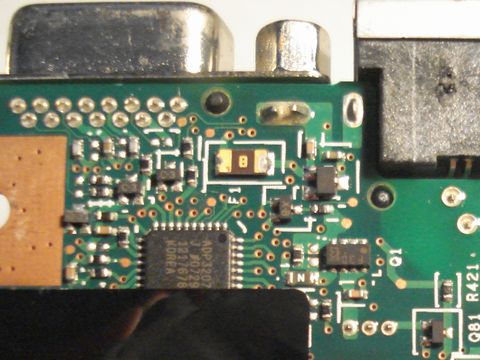

[F1] B 裏 外部モニタコネクタ付近

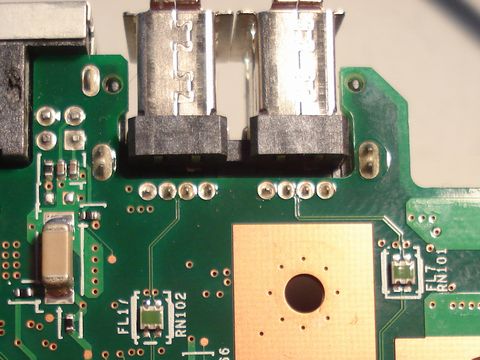

[FL7] 裏 USBコネクタ付近
[FL17] 裏 USBコネクタ付近

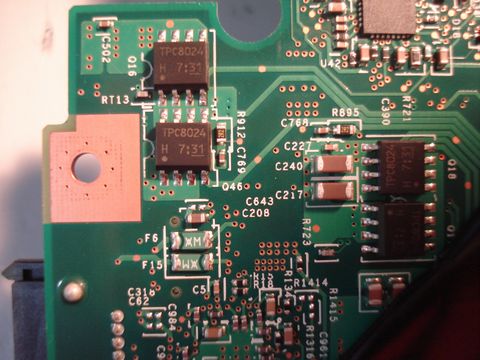

[F6] WA 裏 HDDコネクタ付近
[F15] WA 裏 HDDコネクタ付近
さて、チップヒューズの所在が確かめられたので、ヒューズ切れがないか、片っ端からテスタを使って導電チェックを行った。
どのヒューズのも問題はなく、電源が入らないという障害の原因は特定できなかった。（さすがに、チップセットやコンデンサーの異常などは見つけることができない…。）
それでもあきらめられないので、今度は電源コネクタ部分を交換してみたり、cpuを動作確認品と交換してみたり、ボタン電池を交換してみたりしたが、やっぱり動かず、このT61シスボの復活はあきらめざるを得ないような状態だ。
※電源ボタンを押しても何の反応も示さないT61シスボ(7658-A14)。起動しない・通電すらしない原因はいったい何なのだろうか？分解して確かめてみるしかない。
※シスボを取り出すのに必要なネジ。○印の色によってネジのサイズが異なる。
※ベースカバー（ケース部分）から取り出したT61シスボ。
※フレームからシスボを取り外すには、シスボ裏側のネジを外す必要がある。
やっとシスボを取り出すことができたので、チップヒューズの所在を確かめることにする。ちなみにシスボに貼られた保護シールも剥がす必要がある。
■確認できたT61チップヒューズ
[F12] 10A 表 バッテリコネクタ付近
[F11] 10A 表 セカンドバッテリコネクタ付近
[F14] WA 表 LCDコネクタ左側付近
[ ] F 表 LCDコネクタ直下 ※シスボ上のシルク印刷なし
[F7] P 表 LCDコネクタ付近
[F17] B 表 モデムカード下
[F9] F 表 無線LANカード下
[F13] 表 ※空きランドになっていた
[F3] P 裏 拡張コネクタ付近
[F16] F 裏 拡張コネクタ付近
[F2] 7 電源コネクタ裏側
[F5] F 電源コネクタ裏側
[F1] B 裏 外部モニタコネクタ付近
[FL7] 裏 USBコネクタ付近
[FL17] 裏 USBコネクタ付近
[F6] WA 裏 HDDコネクタ付近
[F15] WA 裏 HDDコネクタ付近
さて、チップヒューズの所在が確かめられたので、ヒューズ切れがないか、片っ端からテスタを使って導電チェックを行った。
どのヒューズのも問題はなく、電源が入らないという障害の原因は特定できなかった。（さすがに、チップセットやコンデンサーの異常などは見つけることができない…。）
それでもあきらめられないので、今度は電源コネクタ部分を交換してみたり、cpuを動作確認品と交換してみたり、ボタン電池を交換してみたりしたが、やっぱり動かず、このT61シスボの復活はあきらめざるを得ないような状態だ。
