May 31, 2014

画面が乱れまくるジャンクなT61

テーマ：しんくぱっど(1190)

カテゴリ： T60/60p T61/61p

　またジャンクなT61(7665-DW8)を手に入れてしまった。このT61は、起動させると画面が乱れてしまうというもの。届いたT61を起動させてみると、確かに画面が乱れている。しかしこの乱れ方は尋常ではない。かつてPC-98でプログラミングをしていた頃よく見たような乱れ方、プログラムのバクで「暴走」しているような感じなのだ。

※画面が乱れまくるジャンクなT61(7665-DW8)。この乱れ方、尋常ではない！

　まあ、障害の原因は上半身（液晶ユニット・液晶ケーブルなど）か下半身（システムボード・CPU・メモリなど）どちらかなので、まずは、昨日復活させたWXGA+液晶の上半身を取り付けてみた。（これで正常に動作するなら、問題は上半身（液晶ユニット）ということになる。）
　ところが、電源ボタンを押してみると、LEDは点灯し、液晶のバックライトもつくものの、まったく起動する気配がない。（何も表示されません）ということは、問題は下半身側ってことになる。

※先日復活させたT61の上半身を取り付けてみたが、なにも表示されない…。

　先にも触れたように、その乱れ方が暴走って感じなので、BIOSが逝ってしまっているか、ビデオチップの不具合のような気がする。

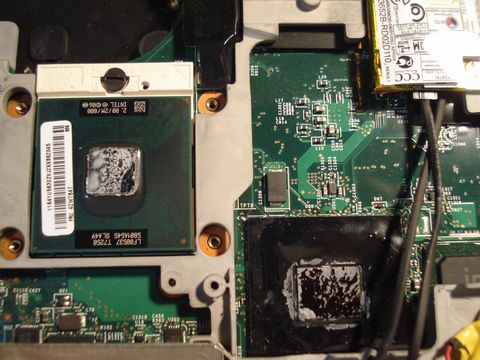

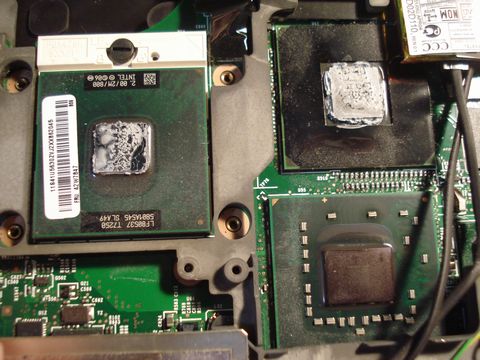

　さて、このジャンクなT61を分解してみて気がついたことは、ビデオチップがチップセット内臓でなく、外部チップが使われているってことだ。

INTEL GL960 Mobile Intel(R) 965 Express Chipset Family
INTEL GM965 Mobile Intel(R) 965 Express Chipset Family

ThinkPad R61e
ThinkPad R61i
ThinkPad T61
ThinkPad X61, X61s, X61 Tablet

NVIDIA Quadro NVS 140M NVIDIA Quadro NVS 140M
NVIDIA Quadro FX 570M NVIDIA Quadro FX 570M
対象機種 ThinkPad R61
ThinkPad T61
ThinkPad T61p

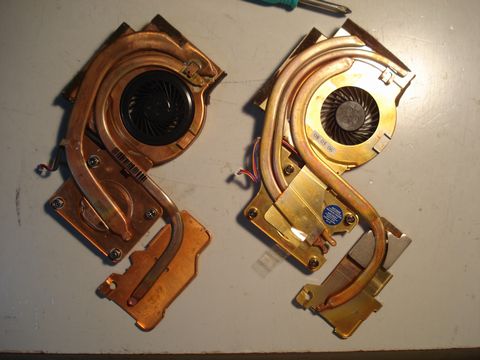

　二つのCPUファンは明らかに異なり、外部ビデオチップが搭載されているT61のCPUファンは、チップ部分のヒートシンクが厚目になっている。

※T61のCPUファン。右のファンは外部ビデオチップ用にヒートシンクが厚い。

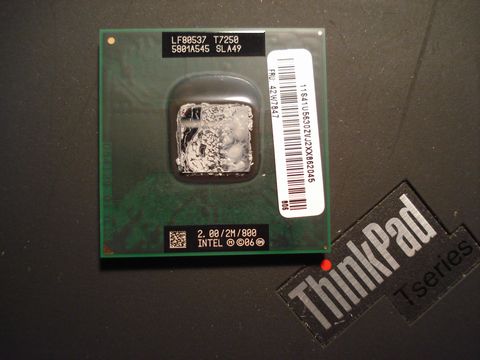

※T61(7665-DW8)に内蔵されていたCore2Duo/T7250。

■復活させたT61のスペック
model： ThinkPad T61(7659-C59) ※assisnetさんより
cpu： Core2Duo/T7250(2.00GHz) ※ジャンクT61より
memory：1024MB ※ジャンクZ61tより

cdd： DVD Multi ※ジャンクT61より
lcd： 14.1inchWXGA+(1440x900) ※ジャンクT61より
wlan： WM3945ABG(802.11a/b/g) ※ジャンクZ61tより
