Jul 31, 2014

液晶割れのSL500を復活できるか？

テーマ：しんくぱっど(1190)

カテゴリ： SL400 SL500

　液晶割れを起こしているSL500(2746-RP4)をゲットした。

https://www.inversenet.co.jp/pclist/product/Lenovo-note/2746RP4.html

※超安値で手に入れたSL500。見事に液晶が割れているが、バックライトは健在のようだ。

　先日T61から取り出した15.4inchWXGA液晶LG.PHILIPS製「LP154W01」を流用して復活させようってのが狙いだ。

　ということで、液晶ユニット交換のために分解…。

　分解は、SL500の保守マニュアルを参照しながら作業したが、はっきり言って、「けっこう面倒」　外さなければならないネジやコネクタがかなり多くて、「洗練された」イメージとはかけ離れているように感じた。

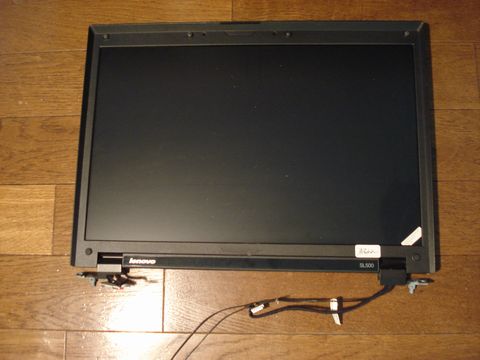

※幾多の苦難の末、やっと取り外しが完了したSL500の上半身。

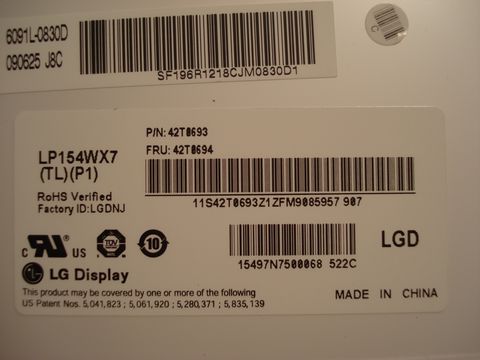

　取り外した液晶ユニットはLG製「LP154WX7」(FRU P/N：42T0694)だった。ネットで調べてみるとこの液晶ユニットどうやらLED液晶のようだ。

http://www.panelook.com/LP154WX7-TLP1_LG%20Display_15.4_LCM_overview_5696.html

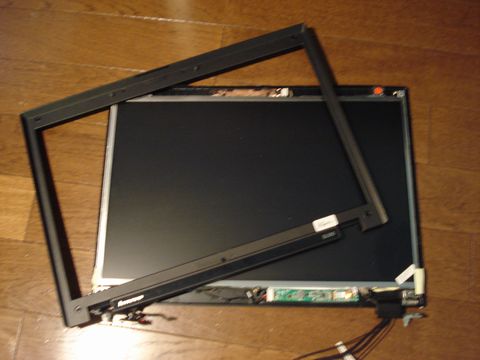

　このことは、保守マニュアルでも確認できた。したがって、取り付けられていたインバータと思しきパーツもインバータでなく、LED制御カード(FRU P/N：42W8219)ということだ。ただし、SL500のパーツリストには従来のCCFLの液晶ユニットも存在し、それ用のインバータも載っている。たまたま手に入れたSL500がLEDバックライトモデルで、それがたまたま割れていたという、とても不幸な結果となった。つまり、このままでは従来の液晶ユニットが使えないということだ。（CCFL用のインバータを手に入れるしかないのか…。）
