Aug 8, 2014
カテゴリ： SL400 SL500
起動しなかったSL500が復活した…
最大のウィークポイント左ヒンジが破損してしまっているSL500(2746-CTO)を手に入れた。このSL500はおまけに電源が入るものの起動しない代物ときた。まあ、最悪でも液晶とcpu「Core2Duo P8600 2.4GHz」が手に入ればまあいいか…。
※定番の(?)ヒンジが破壊されたSL500(2746-CTO)。起動しない代物。
到着したSL500、左ヒンジが壊れていたが補修した痕もある。なんとか修理しようと苦労したのだろう。（lenovoに注文すれば個人でもパーツを手に入れることができるのを知らなかったのでは…。）

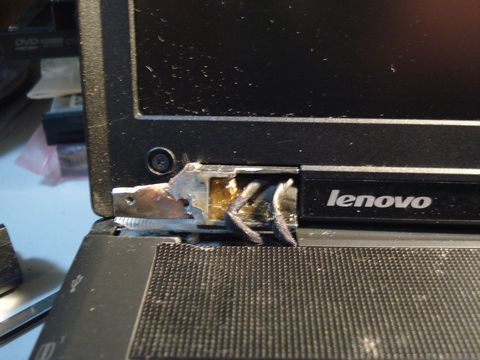

※補修痕が見られるSL500の左ヒンジ。補修自体また壊れてしまっている。
電源ボタンを押してみると、beep音が鳴った。「長く１回、そして短く２回」そしてしばらくして「短く３回、３回、１回」後の、beep音の鳴り方は聞き覚えがあるぞ。確か、メモリーがうまく挿さっていない時の音だ。では、前のbeep音は？
保守マニュアルで調べてみると、「ビープ音が1 回長く2 回短く鳴り、LCDに何も表示されない、または読み取り不能。」という項目がある。そして処置（原因順）は、「1. システム・ボード 2. LCD アセンブリー 3. DIMM」とある。以前、左ヒンジが破損したSL500を分解したとき、LCDコネクタが簡単に外れてしまったことを思い出した。もしかしたら、起動しないのは、ヒンジ破損のあおりを食って、LCDコネクタが抜けてしまったからではないかと…。

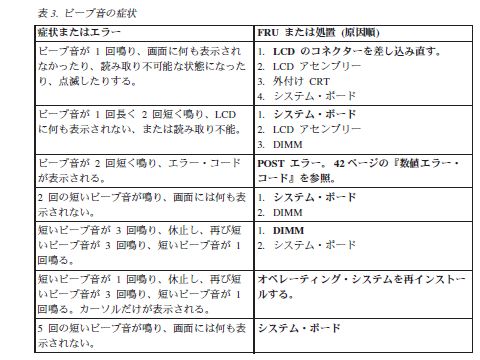

※SL500の保守マニュアルより
そう考えると、まずは分解して確かめて見ないと…。

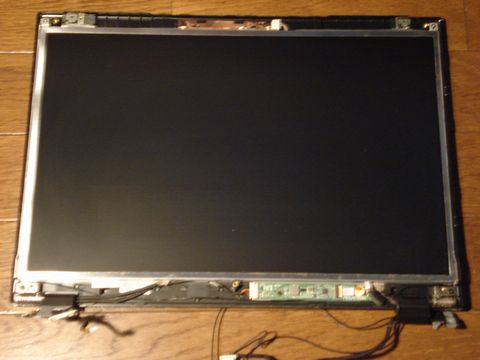

本体から上半身を分離して、液晶フレームカバーを取り外してみると、なんとこの液晶、LEDバックライトであることが判明。インバータカードの代わりに、LED制御カードが取り付けられていた。これで、液晶ユニットそのものに問題がなければ、「とっても得した気分」になれるぞ…。

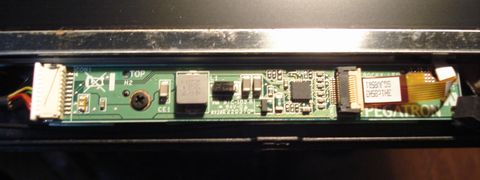

※このSL500には、LED制御カードが実装されていた。つまり、LEDバックライト液晶ってこと。
破損した左ヒンジは、先日、Assisnetさんからパーツをゲット。今日、ものすごくタイミングよく届いたので、早速、ヒンジを入れ換える。

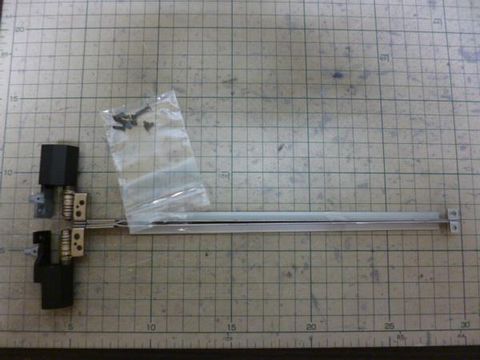

※Assisnetさんから手に入れたSL500のヒンジ。ゆうメール(送料200円で発送）
この状態で、動作確認をしてみたところ…。
なんと、起動しました。BIOS画面が拝めます。

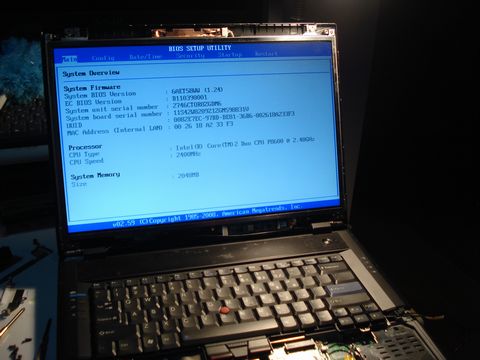

※beep音が鳴ることもなく、無事起動したSL500。LEDバックライトってのが嬉しい。
つまり、このSL500が起動しない問題は、ヒンジ破損に伴ってLCDコネクタが抜け落ちてしまったことに原因があったのだ…。
（いつもそうとは限りませんよ…）
最大のウィークポイント左ヒンジが破損してしまっているSL500(2746-CTO)を手に入れた。このSL500はおまけに電源が入るものの起動しない代物ときた。まあ、最悪でも液晶とcpu「Core2Duo P8600 2.4GHz」が手に入ればまあいいか…。
※定番の(?)ヒンジが破壊されたSL500(2746-CTO)。起動しない代物。
到着したSL500、左ヒンジが壊れていたが補修した痕もある。なんとか修理しようと苦労したのだろう。（lenovoに注文すれば個人でもパーツを手に入れることができるのを知らなかったのでは…。）
※補修痕が見られるSL500の左ヒンジ。補修自体また壊れてしまっている。
電源ボタンを押してみると、beep音が鳴った。「長く１回、そして短く２回」そしてしばらくして「短く３回、３回、１回」後の、beep音の鳴り方は聞き覚えがあるぞ。確か、メモリーがうまく挿さっていない時の音だ。では、前のbeep音は？
保守マニュアルで調べてみると、「ビープ音が1 回長く2 回短く鳴り、LCDに何も表示されない、または読み取り不能。」という項目がある。そして処置（原因順）は、「1. システム・ボード 2. LCD アセンブリー 3. DIMM」とある。以前、左ヒンジが破損したSL500を分解したとき、LCDコネクタが簡単に外れてしまったことを思い出した。もしかしたら、起動しないのは、ヒンジ破損のあおりを食って、LCDコネクタが抜けてしまったからではないかと…。
※SL500の保守マニュアルより
そう考えると、まずは分解して確かめて見ないと…。
本体から上半身を分離して、液晶フレームカバーを取り外してみると、なんとこの液晶、LEDバックライトであることが判明。インバータカードの代わりに、LED制御カードが取り付けられていた。これで、液晶ユニットそのものに問題がなければ、「とっても得した気分」になれるぞ…。
※このSL500には、LED制御カードが実装されていた。つまり、LEDバックライト液晶ってこと。
破損した左ヒンジは、先日、Assisnetさんからパーツをゲット。今日、ものすごくタイミングよく届いたので、早速、ヒンジを入れ換える。
※Assisnetさんから手に入れたSL500のヒンジ。ゆうメール(送料200円で発送）
この状態で、動作確認をしてみたところ…。
なんと、起動しました。BIOS画面が拝めます。
※beep音が鳴ることもなく、無事起動したSL500。LEDバックライトってのが嬉しい。
つまり、このSL500が起動しない問題は、ヒンジ破損に伴ってLCDコネクタが抜け落ちてしまったことに原因があったのだ…。
（いつもそうとは限りませんよ…）
