　R500用のLEDバックライト液晶を手に入れた。手に入れてLEDバックライト液晶はSamsung製「LTN154AT14」(FRU P/N：27R2410)15.4インチWXGA液晶ユニットだ。R500はほとんどがCCFLバックライトだが、一部モデルでLEDバックライトを採用しているようだ。
　もちろん、インバータに代わるLED制御カード(FRU P/N：45M2778)も必要になるので、こちらも液晶と同時に落札。保守マニュアルを確認する限り、LCDケーブルは流用が可能と思われる。

※R500(2714-A21)の上半身。見慣れたインバータとCCFLバックライト液晶ユニットが見える。

■内蔵されていた液晶パネルとインバータ
液晶：AU Optronics(AUO)製「B154EW08」(FRU P/N：42T0576)
インバータ(FRU P/N：41W1482)

■取り換える液晶パネルとLED制御カード

LED制御カード(FRU P/N：45M2778)

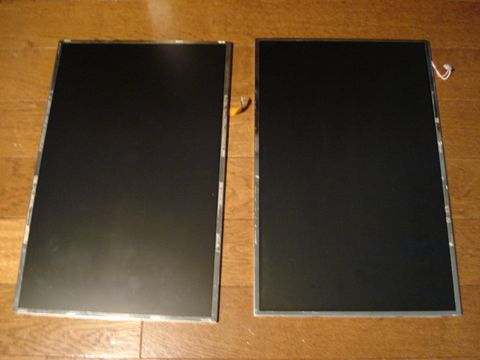

※LEDバックライト液晶（左）とCCFLバックライト液晶（右）。コネクタの形状が異なる。

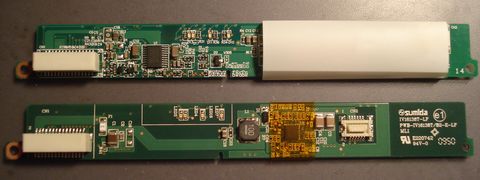

※インバータ（上段）とLED制御カード（下段）。LCDケーブル側のコネクタは同じだ。

　液晶ユニットを交換するR500(2714-A21)は、動作不明のジャンクで手に入れたが、キーボードとメモリーを付けたら普通に起動することができた代物。DVDマルチドライブやbluetooth、カメラなどを搭載している。つまり、いいとこ取りをして最強マシンにしようというわけだ。

http://www.inversenet.co.jp/pclist/product/Lenovo-note/2714A21.html

　作業は、R500上半身の分離から始める。分解方法は、ほぼR61と同様で、パームレスト、キーボード、キーボードベゼルと順に外していく。

　そして、R500の上半身を分離して、今度は液晶ユニットを取り出す。

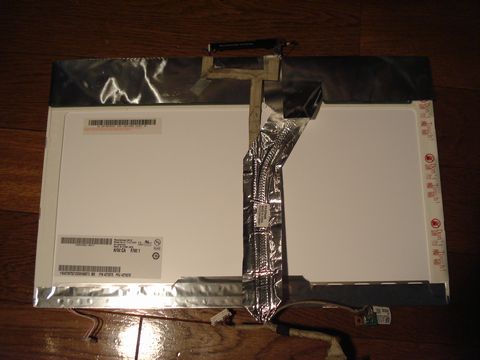

※取り出したCCFLバックライト液晶ユニット。LCDケーブル、bluetooth、カメラはそのまま使用。

　作業自体は、液晶ユニットとインバータ部分のパーツを交換するだけなので、それほど困難ではなかった。

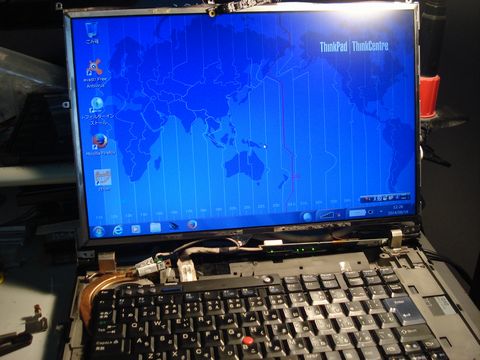

　取り付けた後、本当に動作するか、仮組みして動作を確認してみる。BIOSもWin7での動作も問題なかった。
