Sep 30, 2014
テーマ： しんくぱっど(1186)
カテゴリ： R400 R500
電源を入れても液晶が点灯しないジャンクなR500を手に入れた。
※液晶写らず、キー抜けなど、いうことだらけのR500。値段もそれなり…。
電源を入れても液晶画面に変化は見られないが、外部LCDでbiosの起動は確認することができたので、おそらくバックライト切れかインバータあたりの障害だと思われる。うっすらと画面が写る様子もないので、もしかしたら、LCDケーブルまたは、LCDユニット本体の障害ってことも考えられる。

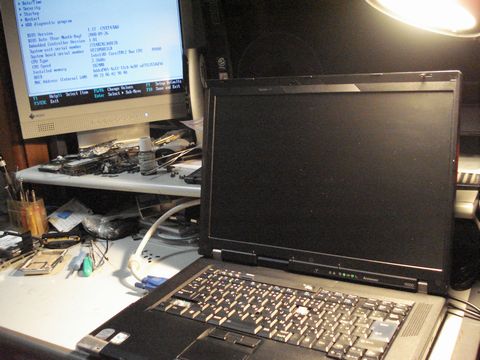

※外部LCDにてbiosの表示を確認。本体の液晶画面には映っている気配もない。
原因を追究するためには分解するしかないので、保守マニュアルに沿って分解。上半身と下半身を分離すると、左ヒンジがぐらつくことが判明。さらに分解して、液晶フレームカバーを取り外すと、ぐらつきの原因が判明した。なんと左ヒンジは完全に割れてしまっている。これは別のヒンジを調達するしかなさそうだ。

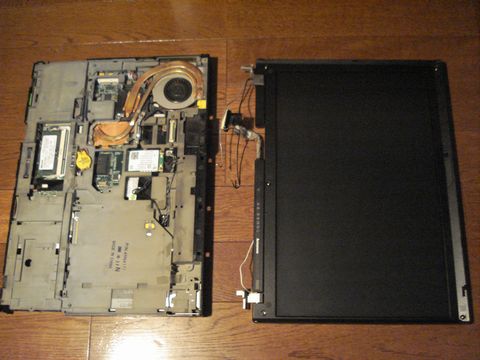

※上半身と下半身に分離してR500。左ヒンジがぐらつくことが判明。

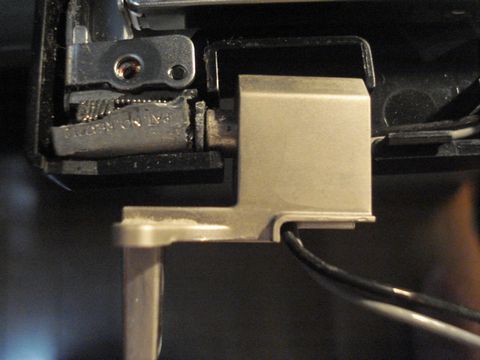

※なんと左ヒンジが破損している。これは交換するしかない。早速、調達に…。
液晶ユニットを取り出してみると、Samsung製「LTN154X3-L02」(FRU P/N：42T0486)であることがわかった、またインバータカードは「FRU P/N：41W1484」、ネットで検索するとR61のインバータカードとして紹介されていて、「41W1482」「41W1483」「41W1484」は同じみたいだ。まあ原因は、このLCDユニットかインバータカードのどちらかが濃厚だろう。
※内蔵されていたインバータカード「41W1484」これが原因ってことも考えられる。

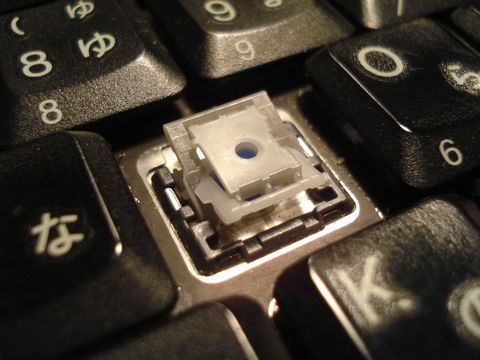

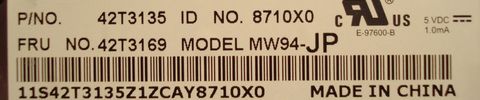

※R500ジャンクに見られるいうことだらけその１。キー抜け。FRUパーツナンバーから、NMB（ミネベア）製。同じジャンクキーがあれば簡単に復旧可能だが…。

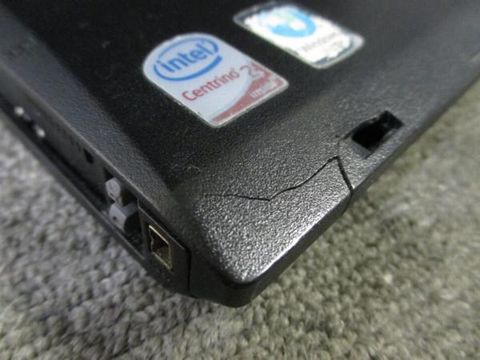

※R500ジャンクに見られるいうことだらけその２。パームレストの割れ。別のパームレストを手に入れるか、接着剤などで補強するか…。

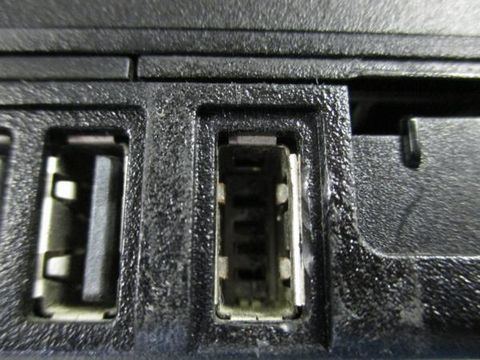

※R500ジャンクに見られるいうことだらけその３。USBポートの破損。これは、ジャンクなシスボたちから、使えそうなものを調達して、交換するのがいいだろう。
まだ、復旧までの道のりは険しいなあ…。
【代引可】 PC専門店★【中古品】ノートパソコン 液晶パネル美品 Lenovo ThinkPad R500 T500 W500 液晶パネル LTN154X3-L02
【代引可】 PC専門店★【新品】ノートパソコン 液晶パネル新品 Lenovo ThinkPad R500 T500 W500 液晶パネル B154EW08 V.0
【オフィスソフト付き】【代引手数料無料】【送料無料】【弊社はマイクロソフト認定の再生PC(MAR)事業者です】中古パソコン Lenovo ThinkPad R500(2714-A21) [Core2Duo P8400 2.26GHz/メモリ:1GB/HDD:160GB/DVDスーパーマルチ/15.4WTFT/WinVista/Kingsoft Office] 【中古】【ノートパソコン/A4ノート/WindowsVista/送料無料/レノボ】【02P27Sep14】
Webカメラ●Core2Duo搭載15インチワイドノートPC【中古】【あす楽】Lenovo（レノボ） ThinkPad R500 2714-A21【Webカメラ】
※液晶写らず、キー抜けなど、いうことだらけのR500。値段もそれなり…。
電源を入れても液晶画面に変化は見られないが、外部LCDでbiosの起動は確認することができたので、おそらくバックライト切れかインバータあたりの障害だと思われる。うっすらと画面が写る様子もないので、もしかしたら、LCDケーブルまたは、LCDユニット本体の障害ってことも考えられる。
※外部LCDにてbiosの表示を確認。本体の液晶画面には映っている気配もない。
原因を追究するためには分解するしかないので、保守マニュアルに沿って分解。上半身と下半身を分離すると、左ヒンジがぐらつくことが判明。さらに分解して、液晶フレームカバーを取り外すと、ぐらつきの原因が判明した。なんと左ヒンジは完全に割れてしまっている。これは別のヒンジを調達するしかなさそうだ。
※上半身と下半身に分離してR500。左ヒンジがぐらつくことが判明。
※なんと左ヒンジが破損している。これは交換するしかない。早速、調達に…。
液晶ユニットを取り出してみると、Samsung製「LTN154X3-L02」(FRU P/N：42T0486)であることがわかった、またインバータカードは「FRU P/N：41W1484」、ネットで検索するとR61のインバータカードとして紹介されていて、「41W1482」「41W1483」「41W1484」は同じみたいだ。まあ原因は、このLCDユニットかインバータカードのどちらかが濃厚だろう。
※内蔵されていたインバータカード「41W1484」これが原因ってことも考えられる。
※R500ジャンクに見られるいうことだらけその１。キー抜け。FRUパーツナンバーから、NMB（ミネベア）製。同じジャンクキーがあれば簡単に復旧可能だが…。
※R500ジャンクに見られるいうことだらけその２。パームレストの割れ。別のパームレストを手に入れるか、接着剤などで補強するか…。
※R500ジャンクに見られるいうことだらけその３。USBポートの破損。これは、ジャンクなシスボたちから、使えそうなものを調達して、交換するのがいいだろう。
まだ、復旧までの道のりは険しいなあ…。
