Oct 26, 2014
テーマ： しんくぱっど(1186)
カテゴリ： R400 R500
液晶が割れてしまっているR500の復旧。液晶ユニットさら正常品に交換すべきか、それとも冷陰極管を取り出して、バックライト切れの液晶ユニットを復活させて交換すべきか…悩むところだが、資源・資金節約を考えたら、やっぱりバックライトの交換だろう。

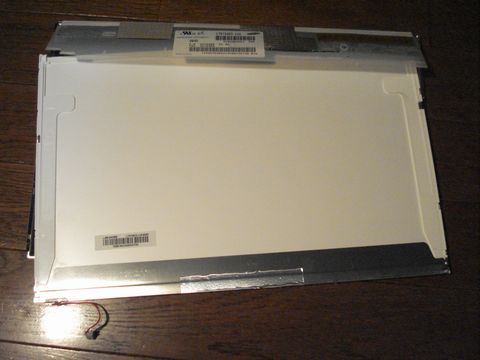

※派手に割れちゃってる液晶ガラス。ユニットの内側から撮影。

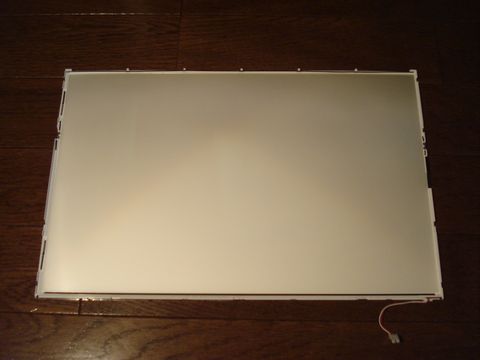

※液晶ユニットのバックライト部分。白い散光シートで冷陰極管の光を散らせる。

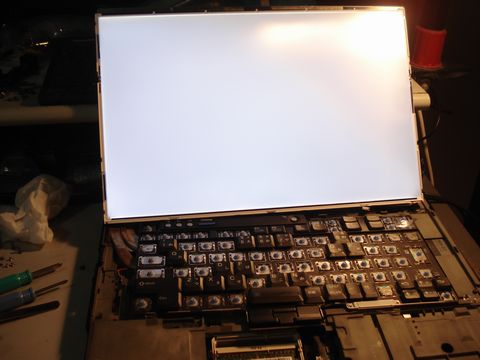

※バックライト部分の動作テスト。きれいに白く輝いている。
さあ、冷陰極管(CCFL)を取り出そうとして、ひらめいた。
なにも冷陰極管を無理に取り外すことはないのでは…。
このバックライト部分をそのまま代えてしまえばいいのでは…。
バックライト切れの液晶ユニットも、割れてしまった液晶ユニットも、どちらもSamsung製「LTN154X3-L02」なのだ。冷陰極管を含むバックライト部分をそのまま交換してしまえば、作業は格段に楽だ。
ということで、さっそく実行。

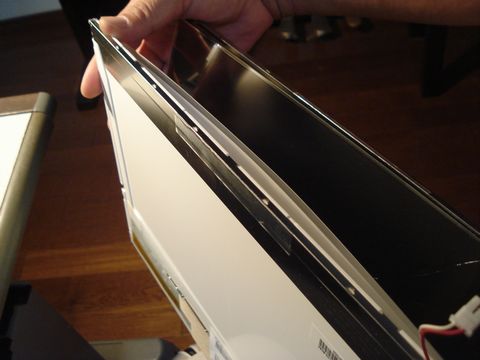

※バックライト部分（白色）を液晶ガラス・液晶基板で挟み込むようにする。
※しっかりと奥までバックライト部分を押し込んで液晶ガラスと密着させる。
緊張する作業だったが、いたって短時間で作業終了。あとは、組み上げて、動作確認をするのみだ。

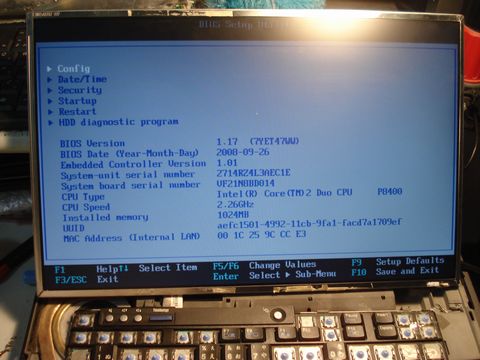

※きれいに表示されたR500のBIOS画面。割れやゴミ・埃の混入もなかった。

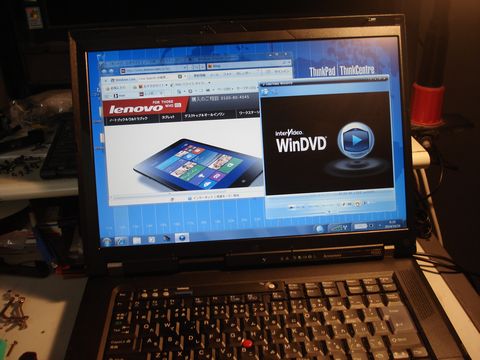

※Win7での動作確認をするR500。ネット接続もDVD視聴も問題ない。
すごくいい出来で作業終了。これは、冷陰極管を交換させるよりよっぽど簡単だ。同じ型番なら、こちらをお勧めしたい。
