LEDバックライトが点灯するSL500のシスボ（SVPが設定されている）を分解してみた。分解することで何か分からないかと考えたのだが、まあしかし、分解してみたところで何も分かるものではない。
※SVPが設定されているため、動作させることができないSL500のシスボ。
ただ、その形状から「SL500とSL400で同じシスボが使われているのでは」と思った。またシスボを眺めていて、これがEEPROMではないかと思われるチップがあった。そのチップは、シスボ表面、トラックポインタコネクタ付近に配置されていた「MS-15G 25L8005M2C」と表記されているチップだ。

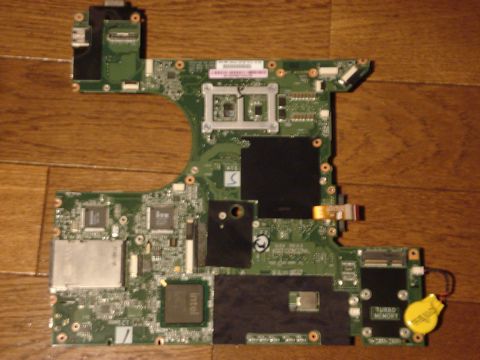

※取り外したSL500シスボ。目を凝らして見ても、なにも分からない…。

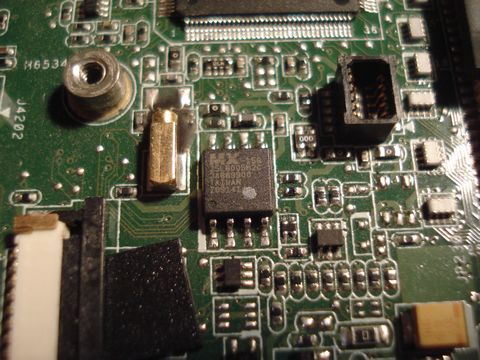

※トラックポイントのコネクタ（左下）近くに問題のチップ「MX25L8005M2C-15G」がある。
ネットで調べてみると、やはりこのチップがSL500のEEPROMのようだ。正式名称は「MX25L8005M2C-15G」データーシートは以下のURLでDLすることができた。

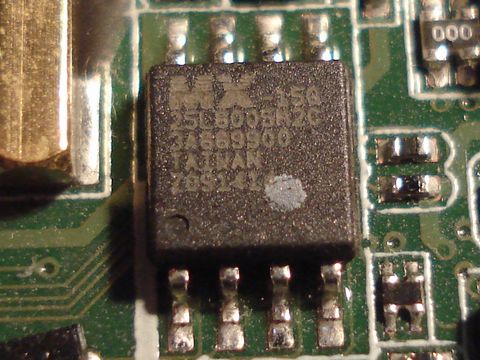

※これが捜し求めていたSL500のEEPROMなのでは？
http://www.alldatasheet.com/datasheet-pdf/pdf/267917/MCNIX/MX25L8005M2C-15G.html

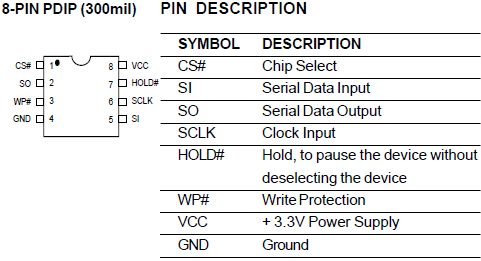

※「MX25L8005M2C-15G」のピンレイアウト。（データシートより）
GENERAL DESCRIPTION
The MX25L8005 is a CMOS 8,388,608 bit serial Flash memory, which is configured as 1,048,576 x 8 internally. The MX25L8005 feature a serial peripheral interface and software protocol allowing operation on a simple 3-wire bus. The three bus signals are a clock input (SCLK), a serial data input (SI), and a serial data output (SO). SPI access to the device is enabled by CS# input. The MX25L8005 provide sequential read operation on whole chip. After program/erase command is issued, auto program/ erase algorithms which program/ erase and verify the specified page or byte /sector/block locations will be executed. Program command is executed on page (256 bytes) basis, and erase command is executes on chip or sector(4K-bytes) or block(64K-bytes). To provide user with ease of interface, a status register is included to indicate the status of the chip. The status read command can be issued to detect completion status of a program or erase operation via WIP bit. When the device is not in operation and CS# is high, it is put in standby mode and draws less than 10uA DC current. The MX25L8005 utilize MXIC's proprietary memory cell, which reliably stores memory contents even after 100,000 program and erase cycles.
さて、これがお目当てのEEPROMだとして。SVPの解除は本当に可能なのだろうか…。VCCの足上げでなんとか解除できないかなあ…。
※SVPが設定されているため、動作させることができないSL500のシスボ。
ただ、その形状から「SL500とSL400で同じシスボが使われているのでは」と思った。またシスボを眺めていて、これがEEPROMではないかと思われるチップがあった。そのチップは、シスボ表面、トラックポインタコネクタ付近に配置されていた「MS-15G 25L8005M2C」と表記されているチップだ。
※取り外したSL500シスボ。目を凝らして見ても、なにも分からない…。
※トラックポイントのコネクタ（左下）近くに問題のチップ「MX25L8005M2C-15G」がある。
ネットで調べてみると、やはりこのチップがSL500のEEPROMのようだ。正式名称は「MX25L8005M2C-15G」データーシートは以下のURLでDLすることができた。
※これが捜し求めていたSL500のEEPROMなのでは？
http://www.alldatasheet.com/datasheet-pdf/pdf/267917/MCNIX/MX25L8005M2C-15G.html
※「MX25L8005M2C-15G」のピンレイアウト。（データシートより）
GENERAL DESCRIPTION
The MX25L8005 is a CMOS 8,388,608 bit serial Flash memory, which is configured as 1,048,576 x 8 internally. The MX25L8005 feature a serial peripheral interface and software protocol allowing operation on a simple 3-wire bus. The three bus signals are a clock input (SCLK), a serial data input (SI), and a serial data output (SO). SPI access to the device is enabled by CS# input. The MX25L8005 provide sequential read operation on whole chip. After program/erase command is issued, auto program/ erase algorithms which program/ erase and verify the specified page or byte /sector/block locations will be executed. Program command is executed on page (256 bytes) basis, and erase command is executes on chip or sector(4K-bytes) or block(64K-bytes). To provide user with ease of interface, a status register is included to indicate the status of the chip. The status read command can be issued to detect completion status of a program or erase operation via WIP bit. When the device is not in operation and CS# is high, it is put in standby mode and draws less than 10uA DC current. The MX25L8005 utilize MXIC's proprietary memory cell, which reliably stores memory contents even after 100,000 program and erase cycles.
さて、これがお目当てのEEPROMだとして。SVPの解除は本当に可能なのだろうか…。VCCの足上げでなんとか解除できないかなあ…。
