Nov 21, 2014
テーマ： しんくぱっど(1186)
カテゴリ： SL400 SL500
バックライト切れのSL500(2746-26J)を手に入れた。バックライト切れなので、おそらく液晶ユニットの冷陰極管(CCFL)の劣化だと踏んだ。
15.4inchWXGA液晶ユニットなら、余剰パーツがたくさんあるので、簡単に復活できるものだと思っていた。（あわよくば、バックライト用のコネクタを挿し直すだけで復活できるかもしれないし…。）
※バックライトが点灯しないSL500(2746-26J)。あまり使用感がなくとっても綺麗なのだが…。
しかし、その期待は甘かった。コネクタを挿し直してもバックライトは点かなかったが、動作確認済の上半身に交換してみてもバックライトは点灯しなかったのだ。
つまり、この障害の原因は本体側・シスボにあるということなのだ。

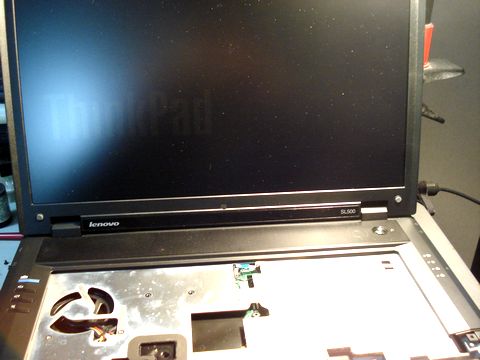

※健全なSL500の上半身を取り付けてみたが、なぜかバックライトが点灯しない…。
調べて見ると、シスボ上面、バックライトコネクタ付近のチップヒューズ[P]が通電しないことが分かった。おそらく、このチップヒューズが溶断してしまうようなことがおき、バックライトが点灯しなくなったのではないかと考えられる。

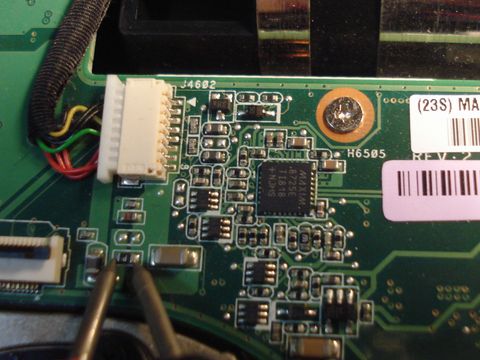

※チップフューズ[P]の通電チェックをしてみたがＮＧ。原因はこれか？
多分このチップヒューズのところに半田をもって短絡してしまえば、とりあえずバックライト切れの障害は克服できるだろうが、根本的な原因がわからないので、「一か八か」ってことになる。
15.4inchWXGA液晶ユニットなら、余剰パーツがたくさんあるので、簡単に復活できるものだと思っていた。（あわよくば、バックライト用のコネクタを挿し直すだけで復活できるかもしれないし…。）
※バックライトが点灯しないSL500(2746-26J)。あまり使用感がなくとっても綺麗なのだが…。
しかし、その期待は甘かった。コネクタを挿し直してもバックライトは点かなかったが、動作確認済の上半身に交換してみてもバックライトは点灯しなかったのだ。
つまり、この障害の原因は本体側・シスボにあるということなのだ。
※健全なSL500の上半身を取り付けてみたが、なぜかバックライトが点灯しない…。
調べて見ると、シスボ上面、バックライトコネクタ付近のチップヒューズ[P]が通電しないことが分かった。おそらく、このチップヒューズが溶断してしまうようなことがおき、バックライトが点灯しなくなったのではないかと考えられる。
※チップフューズ[P]の通電チェックをしてみたがＮＧ。原因はこれか？
多分このチップヒューズのところに半田をもって短絡してしまえば、とりあえずバックライト切れの障害は克服できるだろうが、根本的な原因がわからないので、「一か八か」ってことになる。
