Nov 28, 2014

　電源が入らないSL500(2746-RT8)の原因を発見した。このSL500は、電源ボタンを押してもなんの反応も示さない代物。スイッチ部分の不良ってことも考えられるので、動作確認のとれている別のスイッチパネルを使って確認してみたが、やっぱり電源は入らなかった。また、ＡＣを挿しても、バッテリ充電のＬＥＤが点かないことから、電源供給が行われていないという可能性が高いと思われる。やはり、チップヒューズの溶断なのだろうか？

　確かめるためには、やっぱり分解…するしかないだろう。

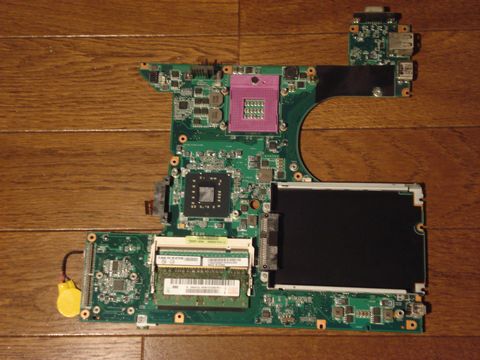

※不動の原因を確かめるためにSL500(2746-RT8)を分解。

※取り出したSL500シスボ（裏側）。

　とりだしたシスボをながめてみると…。

　発見しましたあ。

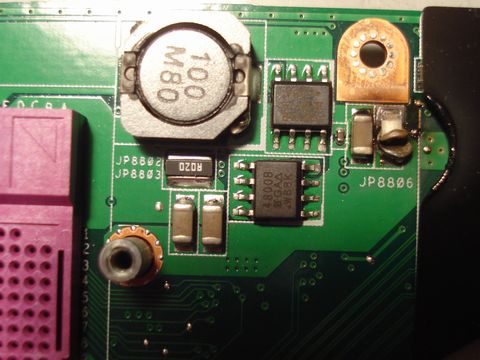

　JP8806とシルクプリントされた部分、二つあるコンデンサーの右側が焼ききれています。その際の熱の影響か、絶縁シールも一部溶けかかっています。
　場所は、ちょうどバックライトコネクタの裏側付近。なぜそうなったのかは不明です。過大電流が流れれば、チップフューズが溶断するはずですので、何か異物が挟まってショートしたのか、チップ自体の問題なのか…。
