Dec 19, 2014

SL400の液晶ユニットを交換しようと思ったけど…

テーマ：しんくぱっど(1163)

カテゴリ： SL400 SL500

　以前手に入れたSL400(2743-9MJ)は、液晶下部に表示の乱れが見られる代物。ユニットのあちらこちらを押さえてみたのだけど、一向に改善されない。しかし、慌てることはない。我が家には14.1inchWXGA液晶ユニットが余っているのだ。

※液晶下部に表示の乱れがみられるSL400(2743-9MJ)。

　ということで、SL400の液晶ユニット交換を実行した。

　SL400の分解は、SL500とだいたい同じ。但し、サイズが小さい分、アンテナ線などの引き回しが複雑になっている。そこで、上半身を分離することなく、液晶ユニットを取り外すことにする。

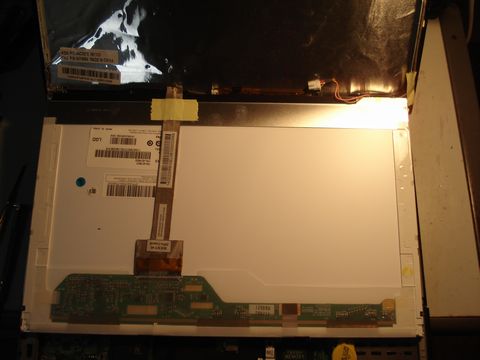

※分離したSL400の液晶ユニット。右上に見えるバックライトのケーブルがまさか…。

　で、分離した液晶ユニットを確認すると、LG製「LP141WX3」(FRU P/N：42T0522)。換装する液晶ユニットはSamsung製「LTN141W1-L05」(FRU P/N：42T0410)。14.1inchのT61から取り外したものだ。

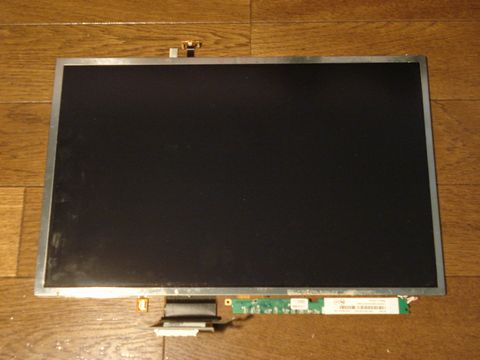

※T61の14.1inchLCDユニット。WSXGA+液晶に換装したため余剰パーツとなったもの。

　さて、実際に取り付けてみると…、まさか…。

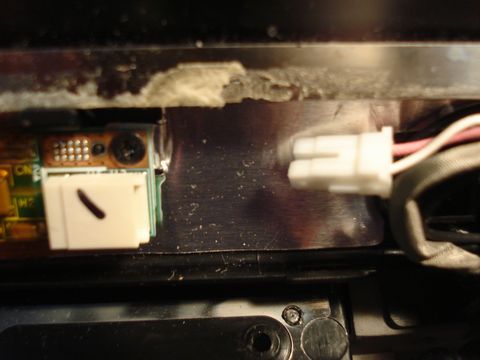

　なんと、バックライトのケーブルが短く、SL400のインバーターカードのコネクタに届かないのだ。まさか、こんなことが…。

　これを解決するには、
(1)インバーターカードをとめているネジを外して無理やりコネクタにケーブルを取り付ける。
(2)液晶ユニットを分解してバックライトのケーブルを長いものに交換する。
(3)別の液晶ユニットを手に入れる。
(4)下部に表示の乱れがみられる液晶ユニットを根性で直す。
などが考えられる。

　まあ、(1)のインバータのとめネジを外して宙に浮かせるのが一番手っ取り早いが、これだとふたを開閉するたびにケーブルに負荷がかかり、なんらかの障害を引き起こす可能性が大きいだろうなあ。
