Apr 5, 2015
テーマ： しんくぱっど(1163)
カテゴリ： R400 R500
R500のLEDバックライト液晶を手に入れたので、R61に換装してみた。（R500で動作するのは当たり前なので、あえてR61を選択）
※R500のLEDバックライト液晶を手に入れた。この上半身をR61に載せられる？
R500とR61は見た目もほぼ同じで、内部も似ていて、液晶のコネクタ形状も同じみたいだ。つまり、R500の液晶をそのままR61に載せることができるのではないかと考えられる。
今回は、LEDバックライト液晶でも問題なく動くのかを検証することにした。
さて、手に入れたLEDバックライト液晶は、見た目にはただのR500の上半身に見える。本当にLEDバックライトなのか調べるためには、分解してみるしかないだろう。
ということで、まずは、液晶フレームカバーを取り外して、LEDバックライト液晶なのかを確認することにする。

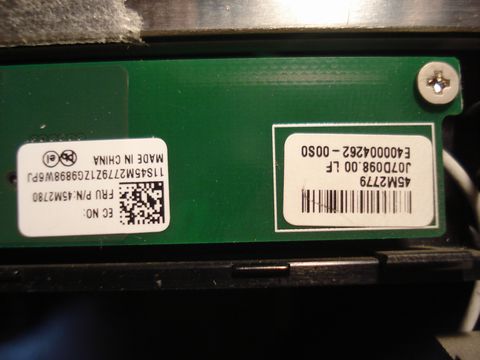

分解してみると、インバーターカード部分に配置されたカードはFRU P/N：45M2780。保守マニュアルで確かめてみると、「LED control card」とある。つまり、この液晶はLEDバックライトなのだ。
※R500上半身のインバータ部分に実装されていたのは「LED control card」

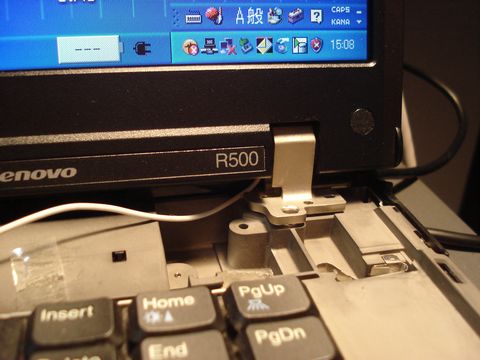

LEDバックライト液晶であることが確認できたので、早速、R61に載せてみる。

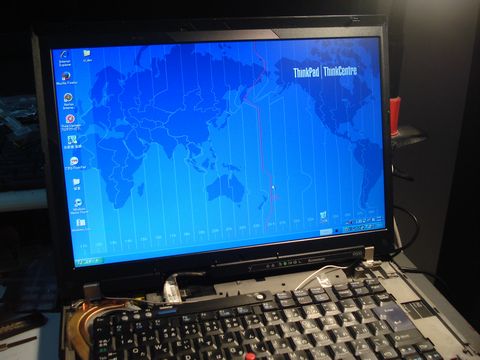

※R61で問題なく表示されるR500のLEDバックライト上半身。明る～い！
…ということは、R500のWSXGA+化も、R61のWSXGA+液晶・上半身さえあれば簡単に設定可能ってことになるだろうなあ…。
Lenovo ThinkPad R500 Cel900-2.2G/1G/160G/DVD/11n/15.4W/VISTA 【中古】【20141209】
送料無料・代引き手数料無料！【中古】レノボ ノートパソコン Thinkpad R500 2714-RD4 15.4型ワイド Core2Duo P8400 2.26GHz 2GB 160GB HDD 黒
DVDスーパーマルチドライブ搭載！【訳あり-バッテリー完全消耗】Lenovo ThinkPad R500 中古ノートパソコン【Windows7Professional 64bit /Intel Core2Duo P8700 2.53GHz/メモリ2GB/HDD250GB/DVDスーパーマルチドライブ】【中古】
中古パソコン選びに迷ったらココ!厳選した程度の良いノートパソコンが激安!!Windowsリカバリ済みなので届いたらすぐ使えます!Lenovo ThinkPad R500 2714-A21【中古パソコン】【中古】
※R500のLEDバックライト液晶を手に入れた。この上半身をR61に載せられる？
R500とR61は見た目もほぼ同じで、内部も似ていて、液晶のコネクタ形状も同じみたいだ。つまり、R500の液晶をそのままR61に載せることができるのではないかと考えられる。
今回は、LEDバックライト液晶でも問題なく動くのかを検証することにした。
さて、手に入れたLEDバックライト液晶は、見た目にはただのR500の上半身に見える。本当にLEDバックライトなのか調べるためには、分解してみるしかないだろう。
ということで、まずは、液晶フレームカバーを取り外して、LEDバックライト液晶なのかを確認することにする。
分解してみると、インバーターカード部分に配置されたカードはFRU P/N：45M2780。保守マニュアルで確かめてみると、「LED control card」とある。つまり、この液晶はLEDバックライトなのだ。
※R500上半身のインバータ部分に実装されていたのは「LED control card」
LEDバックライト液晶であることが確認できたので、早速、R61に載せてみる。
※R61で問題なく表示されるR500のLEDバックライト上半身。明る～い！
…ということは、R500のWSXGA+化も、R61のWSXGA+液晶・上半身さえあれば簡単に設定可能ってことになるだろうなあ…。
