Apr 25, 2015
テーマ： しんくぱっど(1163)
カテゴリ： T400 T500
ジャンクながらT400(6473-4CJ)を手に入れた。とりあえず、緊急の課題は、浮いてしまっているスペースバーの交換とファンエラーの解消だ。

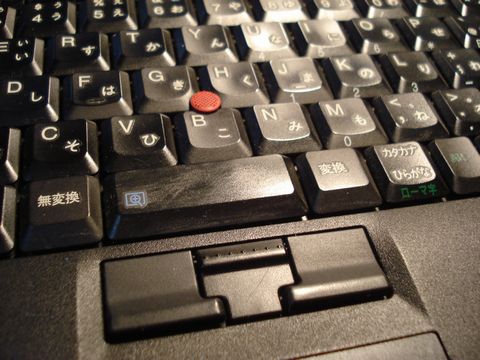

まず、浮いてしまうスペースバーを詳しくみると、キートップとパンタグラフを固定する爪が２ヶ所折れてしまっている。これは、別のキートップを調達するしかないのだが、T400のキーボードは、R60/61/400/500、T60/61、Z60/61などと互換性があるので、パンタグラフが同じ形状のキーボードからなら流用できるはずだ。
※スペースバーのキートップ裏。爪が２ヶ所折れ、パンタグラフに固定できない。
ということで、捨てずにとってあるジャンクキーボードから、同じような形状のものを探してみる。すると、 少し違うが流用できそうなキートップがあったので、これを使うことにした。（ちょっとキートップの状態があまり綺麗ではないのでどうかと思うがまあ壊れてないだけいいかな？）

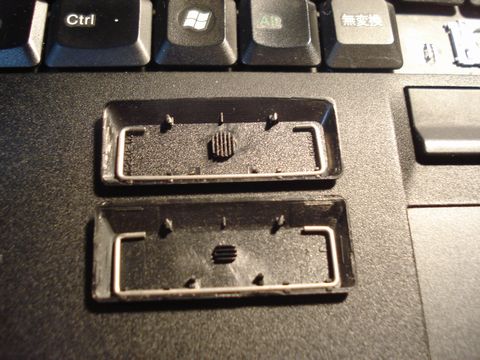

※交換用のキートップ(下）、上のキートップは爪が折れてしまっている。
※キートップはあまり綺麗とは言えないが、とりあえずスペースバーは復旧。
次にファンエラーの解消だが、これはCPUファンを取り外して、軸の部分にCRCを噴霧すればいい。（本当は軸にグリスを塗った方がいいのだが、なかなか適量が分からないので、最近はCRCに頼ってしまっている）
CPUファンの取り外しには、T400本体を分解しなければならないが、T400はT61そっくりなので、その分解はけっこう簡単だ。

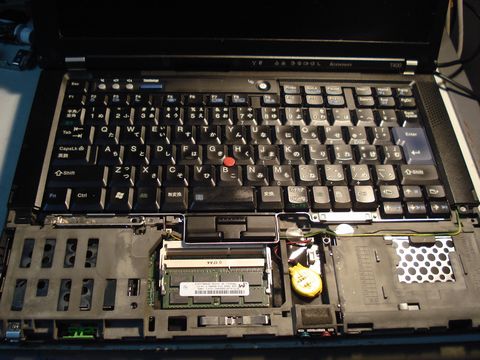

まずは、底面のネジを幾つか外してパームレストを外す。中央部手前にメモリースロットがあるのは、T61などと同様だが、搭載メモリーは1066MHz対応のDDR3となっている。

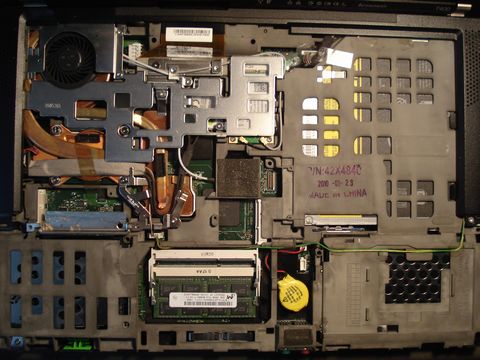

シスボをながめてみると、T61との違いが明らかだ。（外観はほとんど同じだったけど…。ヒートシンクやWLANカードを覆っているのは、放熱用のサーマルプレートだろうか。CPUファンの形状やWLANカードのコネクタ位置がT61とは異なっている。）

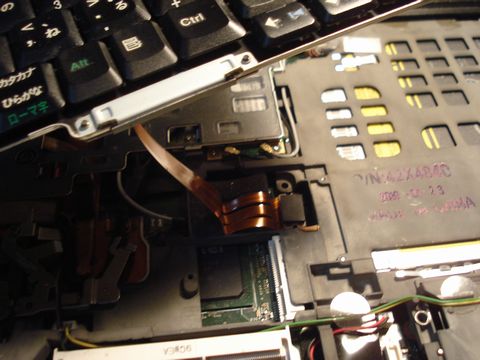

CPUファンの取り外しには、さらにキーボードベゼルやこのサーマルプレートを外す必要がある。

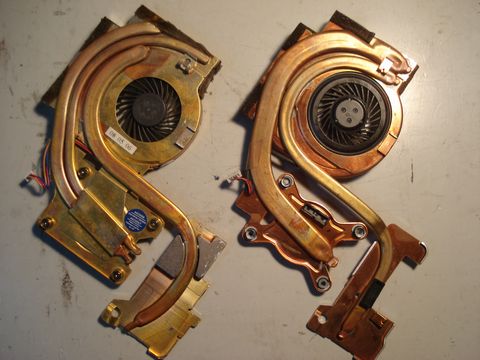

※T61のCPUファン（左）とT400のCPUファン（右）。ファンはどちらも「ふくろう羽」。
風切り音を減らすためにファンを包む金属の形状を変えてあるというが、その効果は…。
やっと取り外したCPUファンの軸の部分にCRCを噴霧して、また組み立て。動作確認をしてみたが、ファンエラーが出ることがなくなったので、これでＯＫということだろう。
あとは、160GBのHDDにWin7をインストールして完成。

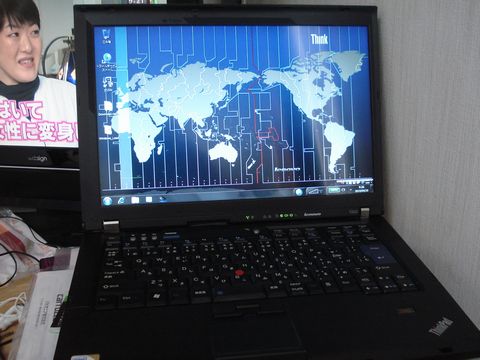

※Win7をインストールしたT400。LEDはいいけど、WXGAだと画面が狭く感じる…。
