May 5, 2015
テーマ： しんくぱっど(1163)
カテゴリ： TP 535 535E 535X
コレクションのThinkPad 535X(2606-70J)の液晶がとんでもないことになっていた。液晶の表面塗装（？）が浮いて、とても見苦しい状態になってしまっていたのだ…。（幸いにして動作はＯＫで、バックアップ電池の消耗もＡＣを付けっぱなしにしていたら解消された。）
※洗剤で拭いたのが災いしたのか？変色してしまったTP535Xの液晶画面。
このTP535Xはコレクションなのだから、これからも保存しておきたいことを考えると、これは「復旧」を図るしかない。
TP535シリーズの液晶・上半身は確か、TP535無印・TP535E・TP535Xともにほぼ同じで流用可能なので、液晶が映るTP535か上半身を手に入れてば、復旧できることになる。
…ということでヤフオクを物色。ちょうど出品されていたジャンクなTP535を手に入れて、その液晶を移植することにした。
※ジャンクで手に入れたTP535(2606-MF9)。日付エラーは出るが起動可。
では、早速、分解。これはかつて何台も分解した経験があるので、比較的スムーズに行えた。

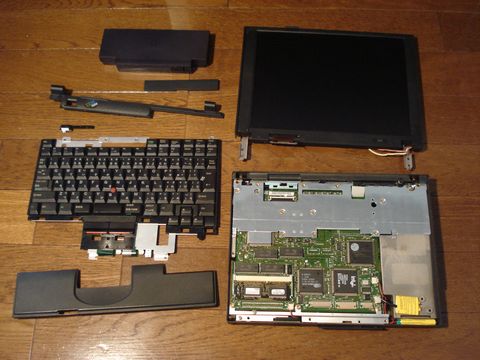

※パーツ単位に分解したジャンクなTP535(2606-MF9)。使うのは液晶だけ…。

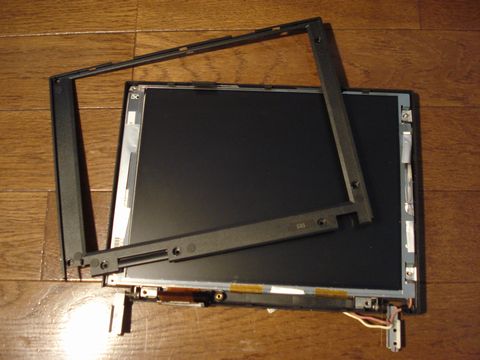

※目隠しシールの下の６つのネジを外しフレームカバーを外したTP535の上半身。

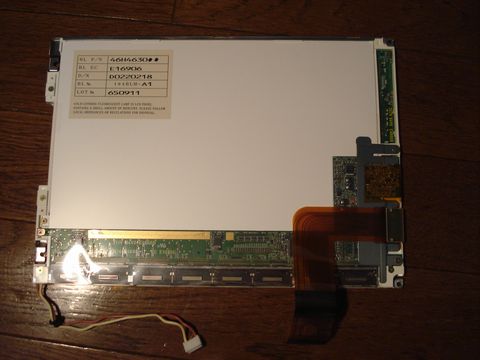

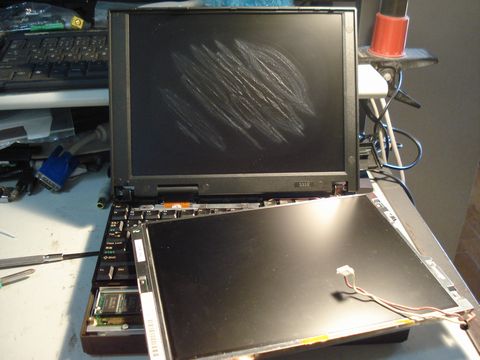

※これから液晶の交換を待つTP535Xと、交換用のTP535の液晶ユニット。
分解・摘出した液晶ユニットを、TP535Xのケースに収めて、早速動作確認してみる。これは問題なく表示された。発色や照度もまあまあだろう。（ついでに冷陰極管を交換してしまうことも可能だったが…。まあいいかな…。）

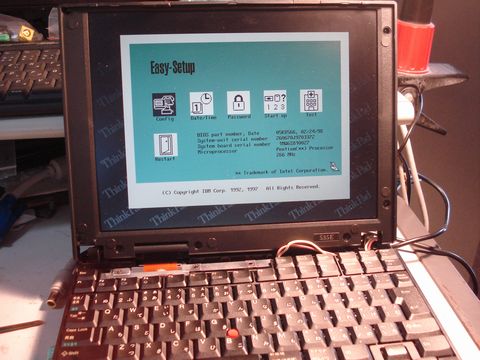

※TP535XのBIOS表示。POST画面で[F1]を押すと入ることができる。

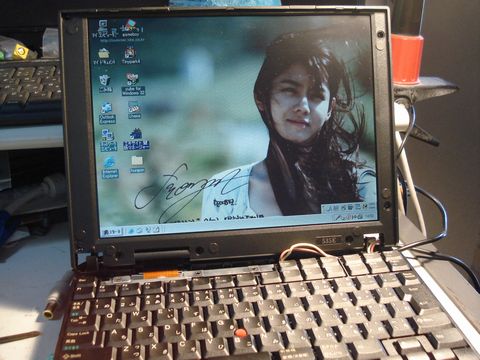

※win98を起動させたTP535X。照度・発色とも問題ない。
と、コレクションのTP535Xは無事復活させることができた。あとは出涸らし状態の無印TP535が残ることになったが、これを復旧させようとすると…。たいへんなことになりそうなので、こちらはほどほどに…。
※洗剤で拭いたのが災いしたのか？変色してしまったTP535Xの液晶画面。
このTP535Xはコレクションなのだから、これからも保存しておきたいことを考えると、これは「復旧」を図るしかない。
TP535シリーズの液晶・上半身は確か、TP535無印・TP535E・TP535Xともにほぼ同じで流用可能なので、液晶が映るTP535か上半身を手に入れてば、復旧できることになる。
…ということでヤフオクを物色。ちょうど出品されていたジャンクなTP535を手に入れて、その液晶を移植することにした。
※ジャンクで手に入れたTP535(2606-MF9)。日付エラーは出るが起動可。
では、早速、分解。これはかつて何台も分解した経験があるので、比較的スムーズに行えた。
※パーツ単位に分解したジャンクなTP535(2606-MF9)。使うのは液晶だけ…。
※目隠しシールの下の６つのネジを外しフレームカバーを外したTP535の上半身。
※これから液晶の交換を待つTP535Xと、交換用のTP535の液晶ユニット。
分解・摘出した液晶ユニットを、TP535Xのケースに収めて、早速動作確認してみる。これは問題なく表示された。発色や照度もまあまあだろう。（ついでに冷陰極管を交換してしまうことも可能だったが…。まあいいかな…。）
※TP535XのBIOS表示。POST画面で[F1]を押すと入ることができる。
※win98を起動させたTP535X。照度・発色とも問題ない。
と、コレクションのTP535Xは無事復活させることができた。あとは出涸らし状態の無印TP535が残ることになったが、これを復旧させようとすると…。たいへんなことになりそうなので、こちらはほどほどに…。
